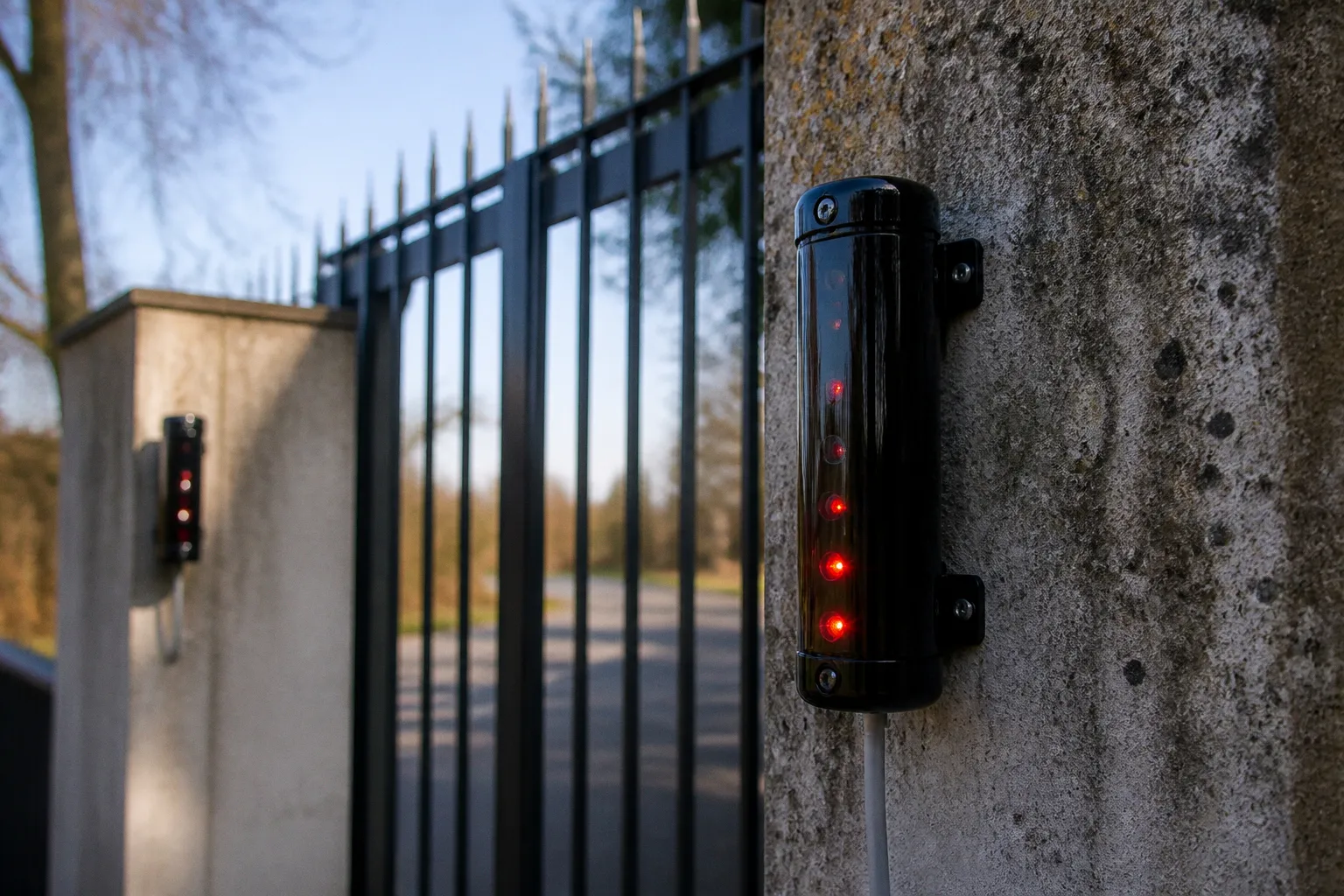

Barreras infrarrojas: plan de instalación perimetral

He visto demasiados proyectos de seguridad perimetral donde el propietario invierte en cámaras de última generación, monitorización 24/7 y una central de alarma de gama alta, pero comete un error de base que arrastra todo el sistema: no cubre el perímetro con detección antes de que el intruso llegue al edificio. Una cámara graba, sí; pero si la primera señal de intrusión llega cuando alguien ya está forzando la puerta del salón, hemos perdido un margen de reacción crítico. El retorno de un sistema de alarma no se mide solo por el equipamiento que cuelga de la pared, sino por los metros de perímetro que realmente cubres antes de que el problema sea una puerta abierta. Y aquí es donde las barreras infrarrojas exteriores cambian por completo el planteamiento de cualquier instalación residencial o de pequeña industria.

Cuando analizo con mis clientes la sinergia entre una central de alarma convencional y un perímetro activo, el ahorro en tiempo de respuesta —y, en algunos casos, las mejores condiciones de aseguramiento— puede justificar con creces el coste adicional de unas pocas barreras bien instaladas. El problema es que muchos instaladores tratan estos dispositivos como sensores más, cuando en realidad son la columna vertebral de una estrategia de detección escalable. Una barrera mal colocada puede generar falsas alarmas durante meses; una barrera bien planificada avisa cuando el intruso todavía está fuera del edificio y permite que el resto del sistema trabaje con contexto.

Cómo funciona una barrera infrarroja: más allá del «emisor-receptor»

El principio es engañosamente sencillo: un emisor proyecta uno o varios haces de luz infrarroja invisible hacia un receptor situado enfrente. Cuando un objeto opaco interrumpe el haz, el receptor deja de recibir la señal y la barrera activa una alarma. Pero esta simplicidad aparente esconde matices que determinan si tu sistema será robusto o un quebradero de cabeza constante.

Las barreras de exterior profesionales trabajan con haces modulados a frecuencias específicas, lo que les permite distinguir entre una interrupción real y determinadas fuentes de interferencia, como la luz solar directa o los reflejos de superficies metálicas. Los modelos de doble y triple haz añaden una capa de fiabilidad fundamental: requieren la interrupción simultánea de todos sus haces para activar la señal de alarma. Esto significa que una hoja que cae o un pájaro que cruza a cierta velocidad puede interrumpir solo uno de los haces sin provocar una alarma. Es la diferencia entre un dispositivo que te llama a cada ráfaga de viento y uno en el que puedes confiar para proteger una propiedad de madrugada.

Eso no significa que el número de haces resuelva por sí solo todos los problemas. La separación vertical entre haces, la velocidad de respuesta y la geometría del terreno también cuentan. Un modelo de triple haz puede comportarse mal si se instala sobre postes que vibran, si la vegetación invade la línea óptica o si el receptor queda expuesto a un sol bajo que incide directamente sobre sus ópticos.

Un sistema que genera falsas alarmas semanales no es un sistema de seguridad: es un generador de costes operativos y de incredulidad del usuario.

El alcance de detección varía según el modelo y las condiciones. En el mercado profesional son habituales equipos para distancias medias y largas, desde instalaciones de jardín o fachada hasta perímetros de fincas y naves industriales. Para una parcela residencial estándar, dos o tres pares de barreras de alcance medio suelen cubrir la fachada principal y los laterales accesibles con holgura. En fincas o recintos industriales, los modelos de largo alcance permiten cubrir tramos extensos con menos unidades, aunque exigen más precisión en los soportes, en la alineación y en el mantenimiento.

La planificación empieza por dibujar el perímetro real, no el ideal. Hay que marcar puertas, caminos de acceso, muros bajos, desniveles, zonas de paso habitual y puntos donde una persona podría ocultarse de una cámara. También conviene decidir si la barrera debe detectar el cruce hacia dentro, el cruce hacia fuera o ambos. Una línea colocada demasiado cerca de la fachada puede dar una alerta útil, pero deja poco margen entre la detección y el contacto con el edificio. Una línea demasiado alejada puede quedar expuesta a ramas, tránsito exterior o manipulación desde el otro lado de la valla.

Criterios de montaje: altura, protección IP y condiciones ambientales

La instalación física de la barrera es donde se ganan o pierden los decibelios de fiabilidad del sistema. Y aquí hay tres variables que no admiten improvisación: la altura de montaje, la protección contra la intemperie y la orientación respecto a fuentes de interferencia.

Altura y geometría del recorrido

La altura de instalación de las barreras perimetrales de paso suele situarse aproximadamente entre 0,7 y 1 metro del suelo, siempre de acuerdo con el modelo y con el tipo de amenaza que se quiera detectar. A esa cota se intercepta el torso o las piernas de una persona que intenta atravesar el perímetro, mientras se puede reducir la probabilidad de detectar pequeños animales. No es una regla universal: un jardín con perros grandes, una finca con fauna abundante o una instalación que deba detectar arrastres y accesos agachados requerirá otro planteamiento.

Si instalas demasiado alto, un intruso puede pasar por debajo del haz o cruzar agachado. Si instalas demasiado bajo, cada gato, conejo o acumulación de vegetación puede convertirse en un evento de alarma. En las barreras de varios haces, la altura de cada emisor y receptor debe mantenerse coherente en ambos extremos. No basta con que los postes parezcan iguales: hay que comprobar las cotas con el terreno terminado, incluidos bordillos, grava, tierra que pueda asentarse y posibles reformas del jardín.

La distancia respecto a la valla también merece atención. Una barrera pegada a una malla metálica puede sufrir reflejos, vibraciones y sombras difíciles de diagnosticar. Además, una persona podría utilizar la propia valla para cubrirse o manipular el equipo. En muchas instalaciones resulta más fiable separar ligeramente la línea óptica del cerramiento y dejar un corredor despejado alrededor de los cabezales.

Antes de fijar los postes, reviso siempre estos puntos:

• Que no haya ramas, setos o plantas que puedan entrar en la trayectoria del haz con el crecimiento estacional.
• Que el recorrido no atraviese una zona donde se aparquen vehículos, se almacenen materiales o se tienda ropa.
• Que los postes estén anclados sobre una base estable, sin holguras ni vibraciones.
• Que el personal de mantenimiento pueda acceder a las carcasas sin pisar ni desplazar el terreno.
• Que la línea de detección no quede interrumpida por un muro, una esquina o un cambio brusco de cota.

Protección IP y exposición a la intemperie

Las barreras de exterior deben soportar lluvia, polvo, nieve y cambios de temperatura sin degradar su rendimiento óptico. Los grados de protección habituales en equipos profesionales son IP55, IP65 e IP66:

En mi experiencia, escoger una protección adecuada para la exposición real suele ser más rentable que comprar el modelo más barato y corregir después sus problemas. En una fachada resguardada, un equipo con menor protección puede tener sentido si el fabricante lo contempla expresamente. En una parcela abierta, junto al mar o en una zona con riego por aspersión, la estanqueidad de la carcasa, el estado de las juntas y la orientación de los cabezales son tan importantes como la etiqueta IP.

Tampoco conviene taladrar la carcasa para introducir el cable por el punto más cómodo. La entrada debe realizarse por los pasacables previstos y con un sellado que no fuerce la tapa. Una junta pellizcada o un prensaestopas mal dimensionado puede permitir la entrada de humedad aunque el equipo tenga una buena clasificación de protección.

Sol, lluvia y vegetación

Los equipos profesionales están diseñados para trabajar en un rango amplio de temperatura, pero eso no elimina los efectos de la radiación solar, la condensación o la dilatación de los soportes. Si el receptor queda apuntando directamente hacia el punto por donde sale o se pone el sol, la luz rasante puede saturar el sensor óptico y generar intermitencias. La orientación debe estudiarse en función de la parcela y de la trayectoria solar; no existe una regla que sustituya a esa comprobación.

Como criterio práctico, conviene evitar que el sol incida frontalmente sobre el receptor durante las horas de mayor intensidad. También hay que observar los reflejos de cristaleras, chapas, vehículos y muros claros. Un problema que aparece solo al amanecer o al atardecer suele estar relacionado con la orientación, no necesariamente con una avería electrónica.

La lluvia intensa y la niebla pueden reducir el margen óptico, sobre todo en distancias largas. Por eso es importante no diseñar una instalación al límite del alcance nominal. La distancia indicada por el fabricante suele corresponder a condiciones concretas y a una alineación correcta; el margen real se reduce con suciedad en las lentes, condensación, vegetación y fenómenos atmosféricos.

Técnicas de alineación precisa: el paso crítico que separa un sistema fiable de uno inútil

Si hay un único aspecto de la instalación que determina el éxito o el fracaso de una barrera infrarroja, es la alineación entre emisor y receptor. Un desalineamiento pequeño sobre una distancia larga puede traducirse en una desviación suficiente para que el haz llegue al borde del receptor o pierda estabilidad con los cambios de temperatura. El resultado es la peor combinación posible: una falsa sensación de seguridad acompañada de alarmas intermitentes.

Los equipos profesionales facilitan este proceso con diferentes herramientas de alineación. Conocer sus diferencias ahorra tiempo en obra y evita ajustar el sistema a ojo:

1. Display LCD integrado con escala de señal. Es la herramienta más precisa cuando está disponible. El display muestra en tiempo real la intensidad de señal recibida y permite localizar el punto de máxima recepción. No hay que perseguir únicamente una cifra alta: lo importante es que la lectura sea estable y que exista margen frente a suciedad, lluvia o pequeños movimientos del soporte. Una lectura irregular puede indicar una alineación marginal, un problema de alimentación o una interferencia óptica.

2. Visores ópticos incorporados. El visor del frontal del emisor o del receptor permite hacer una primera aproximación. Es rápido y útil en distancias cortas, pero no sustituye la comprobación electrónica. Un cabezal puede parecer correctamente apuntado y, sin embargo, estar recibiendo una señal débil o reflejada.

3. Alineadores láser. Algunos fabricantes incluyen módulos desmontables que proyectan un punto visible sobre el equipo enfrentado. Resultan especialmente prácticos en distancias largas o cuando el terreno dificulta observar el visor óptico. El láser sirve para aproximar; la confirmación final debe hacerse con la lectura de señal del propio receptor.

El procedimiento importa tanto como la herramienta. Primero se comprueba la estabilidad mecánica de los postes y se centra el emisor. Después se orienta el receptor con movimientos pequeños, alternando el ajuste horizontal y el vertical hasta encontrar el máximo estable. En barreras de varios haces, hay que repetir la operación para cada haz y verificar que el conjunto queda dentro del margen, no solo el canal que ofrece la mejor lectura.

No conviene hacer la alineación definitiva mientras alguien sujeta el poste. El peso del cabezal, una ráfaga de viento o la presión de una mano pueden modificar la posición suficiente para falsear el ajuste. Una vez apretados los tornillos, hay que volver a comprobar la señal. También recomiendo repetir la prueba después de cerrar las carcasas, porque la tapa puede introducir una ligera tensión en el soporte o modificar el ángulo del conjunto.

Ajuste angular de los cabezales

Los modelos profesionales permiten un ajuste angular flexible, tanto en horizontal como en vertical. Esta capacidad es esencial en terrenos con desniveles, donde los dos extremos del perímetro no están a la misma cota, o en configuraciones sobre paredes paralelas donde el haz debe describir un ángulo ligero para mantener la trayectoria correcta.

Antes de comprar, comprueba que el modelo ofrece el rango vertical que exige la instalación concreta. Un cabezal con poco recorrido puede obligar a inclinar el poste completo, y esa solución suele empeorar la estabilidad y complica la protección antisabotaje. En un terreno con pendiente moderada, quizá sea más sensato escalonar la instalación en tramos que intentar resolver toda la diferencia con el mecanismo óptico.

La alineación tampoco termina cuando el sistema deja de dar fallo. Hay que provocar interrupciones controladas en distintos puntos de la línea, comprobar la recuperación del haz y observar el comportamiento durante varios minutos. Si una persona corta el haz en un extremo y la señal no llega a la central, el problema ya no es de orientación, sino de cableado, relé o configuración de zona.

Configuración avanzada: tiempos de respuesta y selección de canales

Una vez la barrera está físicamente instalada y alineada, la configuración electrónica determinará su comportamiento real en operación. Dos parámetros merecen atención especial: el tiempo de interrupción del haz y la selección del canal de frecuencia.

Tiempo de interrupción

Muchos equipos profesionales permiten ajustar el tiempo mínimo durante el que el haz debe permanecer interrumpido para generar una alarma. Un tiempo muy corto hace que el sistema reaccione ante cualquier corte fugaz; un tiempo más largo filtra parte de las perturbaciones, pero puede dejar pasar un cruce rápido.

La configuración adecuada depende del entorno. En un patio cerrado y limpio, una respuesta rápida puede ser razonable. En un jardín con vegetación, animales o viento, conviene introducir un margen para que una hoja o una rama no active la zona. La mayoría de las instalaciones domésticas necesitan un equilibrio, no el ajuste más sensible disponible.

No recomiendo elegir el tiempo basándose solo en la velocidad teórica de una persona. Hay que probar cómo cruza realmente el perímetro: andando, corriendo, agachada y con distintos puntos de entrada. También conviene probar la vegetación en las peores condiciones previsibles, no únicamente en un día sin viento.

Si el sistema exige una respuesta muy rápida, la solución no debería ser bajar indefinidamente el tiempo de interrupción. A menudo es mejor corregir primero la causa de las perturbaciones: podar, cambiar la posición del poste, separar la línea de una valla o mejorar la protección frente a reflejos.

Selección de canales de frecuencia

Cuando instalas más de un par de barreras en el mismo perímetro, existe riesgo de interferencia mutua entre equipos cercanos. Los fabricantes suelen incorporar varios canales seleccionables mediante interruptores DIP u otro sistema de configuración. La regla práctica es sencilla: las barreras adyacentes deben trabajar en canales distintos siempre que el diseño del fabricante lo contemple.

Si tienes varios pares cubriendo una fachada, reparte los canales de forma ordenada y evita que dos equipos enfrentados o muy próximos compartan configuración sin necesidad. En instalaciones extensas, el patrón debe revisarse sobre el plano real, porque la distancia física entre cabezales puede ser menor de lo que parece cuando dos tramos se cruzan en una esquina.

La selección de canales no corrige una mala alineación. Tampoco evita todos los reflejos ni sustituye al estudio de la trayectoria óptica. Es una medida de coordinación entre equipos, no un remedio para cualquier alarma errática.

La alineación no es un paso de la instalación: es el paso. Sin ella, el resto de la configuración es papel mojado.

Integración con centrales de alarma: relés, sabotaje y escalabilidad

La barrera infrarroja, por sí sola, no protege nada: es un sensor que necesita conectarse a una central de alarma capaz de procesar su señal y activar la respuesta adecuada —sirena, notificación al propietario, aviso a una central receptora o combinación de todas ellas—. La interfaz entre la barrera y la central se realiza mediante salidas de relé, y aquí conviene entender bien las opciones disponibles.

Los equipos profesionales ofrecen salidas de relé configurables en normalmente abierto (NO) o normalmente cerrado (NC). La elección depende de la central, del esquema de cableado y de la lógica de seguridad que se quiera implementar:

• Normalmente abierto (NO): el circuito se cierra cuando la barrera detecta una intrusión. Es una configuración intuitiva, pero no informa necesariamente de un corte en el cableado.
• Normalmente cerrado (NC): el circuito permanece cerrado en reposo y se abre ante una intrusión. Si el cable se corta, la central puede interpretar la apertura como una incidencia, siempre que la supervisión esté correctamente configurada.
• Resistencia de fin de línea: en centrales que la admiten, permite distinguir entre reposo, alarma y sabotaje. La resistencia debe colocarse siguiendo el esquema de la central, no de forma improvisada dentro del cuadro.

La lógica NC suele ser preferible cuando se busca supervisar la integridad del recorrido, pero no basta con cambiar dos bornes. Hay que verificar la compatibilidad eléctrica entre el relé de la barrera y la entrada de zona, la configuración de resistencias y el comportamiento de la central ante una pérdida de alimentación.

Protección antisabotaje

Cualquier barrera profesional debería incorporar un interruptor tamper que detecte la apertura de la carcasa. Si alguien intenta manipular el equipo para desactivarlo, o simplemente abre la tapa para desconectarlo, el tamper envía una señal de sabotaje a la central, independientemente de la zona de alarma.

Esta señal debe tratarse como una condición distinta de la detección perimetral. En una instalación residencial puede configurarse como zona permanente o de 24 horas, de manera que avise también cuando el sistema no está armado. No tiene sentido instalar un perímetro activo que un intruso pueda neutralizar abriendo una carcasa con un destornillador.

También hay que proteger el propio soporte. Si el poste se puede girar, arrancar o desmontar sin que la central reciba aviso, el tamper de la carcasa no cubre toda la amenaza. En ubicaciones expuestas, la fijación mecánica, el paso de cables y la accesibilidad deben formar parte del diseño antisabotaje.

Cableado, alimentación y zonas

Una de las grandes ventajas de las barreras cableadas frente a las inalámbricas es la previsibilidad operativa: no dependen de baterías, no sufren el mismo tipo de interferencias de radiofrecuencia y no requieren sustituciones periódicas de pilas. A cambio, exigen planificar canalizaciones, alimentación y protección frente a cortes.

Las unidades pueden alimentarse con corriente continua o alterna, según el modelo, desde la central o desde una fuente auxiliar. La tensión debe mantenerse dentro de las especificaciones del fabricante en todo el recorrido. Una caída de tensión puede manifestarse como alcance óptico reducido, reinicios, lecturas inestables o falsas alarmas que parecen problemas de alineación.

Para una instalación residencial típica, el esquema de trabajo suele incluir:

1. Trazar la ruta desde la central hasta cada posición de montaje, evitando recorridos expuestos y puntos donde el cable pueda ser cortado con facilidad.

2. Dimensionar la alimentación según la distancia, el consumo de los equipos y la sección del conductor.

3. Llevar la señal del relé a una entrada de zona identificable, sin agrupar varios tramos de forma que después sea imposible saber qué barrera ha disparado.

4. Conectar el tamper en una línea supervisada y diferenciada de la alarma de intrusión.

5. Etiquetar cada cable en ambos extremos y documentar qué emisor corresponde a cada receptor.

En perímetros con varios pares, separar las zonas permite saber si la alarma procede del acceso lateral, del portón o de la fachada trasera. Esa información cambia la respuesta: no es lo mismo una interrupción aislada junto a una entrada que varias zonas consecutivas activadas en pocos segundos.

Si la distancia entre la central y alguna barrera es considerable, hay que calcular la caída de tensión en lugar de escoger la sección por costumbre. Una fuente auxiliar ubicada cerca del perímetro puede ser una solución más limpia, siempre que disponga de batería de respaldo, supervisión y protección adecuadas. Dejar una fuente sin respaldo convierte el perímetro en el primer elemento que cae cuando hay un corte eléctrico.

Pruebas de puesta en servicio y mantenimiento

Una barrera no está instalada cuando se enciende el LED de alimentación. Está instalada cuando se ha probado en las condiciones que pueden hacerla fallar. La puesta en servicio debería incluir interrupciones controladas del haz en varios puntos, comprobación de la alarma en la central, verificación del tamper y prueba de recuperación cuando la trayectoria vuelve a quedar libre.

También conviene comprobar el sistema con el perímetro armado y desarmado. La central debe distinguir entre una alarma de intrusión, una incidencia técnica y un sabotaje. Si todas las señales llegan con el mismo mensaje genérico, el operador pierde información útil y el mantenimiento se vuelve más lento.

El mantenimiento no requiere visitas constantes, pero sí una rutina razonable. Las lentes deben mantenerse limpias, los soportes tienen que conservar su rigidez y la vegetación debe revisarse en cada temporada de crecimiento. Una barrera que funcionaba en invierno puede quedar parcialmente tapada por un seto en primavera. Del mismo modo, una obra cercana, un cambio de pavimento o la instalación de una luminaria pueden alterar las condiciones ópticas.

En una revisión profesional comprobaría, como mínimo:

• Estado de las juntas y de los pasacables.
• Presencia de condensación o humedad dentro de la carcasa.
• Fijación y nivelación de postes y soportes.
• Lectura de señal y margen de alineación.
• Tensión de alimentación en el extremo del recorrido.
• Activación individual de cada zona.
• Funcionamiento del tamper.
• Registro de alarmas repetitivas y su relación con viento, sol o lluvia.

Una falsa alarma no debe cerrarse cambiando el tiempo de respuesta sin investigar. Puede deberse a una rama, un reflejo, un poste inestable, un canal mal seleccionado, una fuente de alimentación insuficiente o una carcasa deteriorada. El síntoma es el mismo para el usuario, pero la solución no.

Proyección económica: dónde tiene sentido invertir

El coste de un sistema de barreras infrarrojas no depende únicamente del precio de los emisores y receptores. El número de tramos, la distancia hasta la central, el tipo de soporte, la canalización, la fuente auxiliar y las horas de ajuste pueden pesar tanto como el propio equipo. Por eso comparar solo el precio unitario de una barrera lleva a decisiones engañosas.

Un par de barreras de exterior de doble haz puede encajar en presupuestos muy distintos según el alcance, la protección ambiental, la calidad de los ópticos y las herramientas de alineación incorporadas. Un equipo más económico puede ser suficiente para un patio corto y protegido; en una finca abierta, ahorrar en el display de ajuste o en la robustez de la carcasa suele trasladar el coste al mantenimiento.

Para decidir con criterio, separo la inversión en cuatro partidas:

• Equipamiento óptico: emisores, receptores, cabezales y accesorios del fabricante.
• Infraestructura: postes, anclajes, cajas, canalizaciones, cableado y protección mecánica.
• Integración: entradas de zona, resistencias de supervisión, fuente auxiliar y batería de respaldo.
• Puesta en marcha: alineación, pruebas, documentación y formación básica del usuario.

La inversión se justifica mejor cuando el perímetro aporta un tiempo de aviso que las cámaras o los detectores interiores no pueden ofrecer. Una barrera no sustituye a la videovigilancia: la complementa. La cámara permite verificar el evento y conocer la dirección del movimiento; la barrera proporciona la primera señal. La central coordina ambas cosas y decide qué respuesta enviar.

En una vivienda con pocos accesos, puede bastar con proteger los tramos realmente vulnerables en lugar de cubrir todo el contorno. En una parcela con varios puntos de entrada, la cobertura parcial puede dejar un recorrido demasiado evidente para el intruso. El diseño debe seguir la estrategia de acceso de la propiedad, no una cifra fija de sensores por superficie.

El plan que evita errores caros

La secuencia correcta es más sencilla de lo que parece, siempre que no se salten pasos:

1. Levantar el perímetro real. Medir tramos, desniveles, esquinas, portones y zonas de vegetación.

2. Definir la amenaza. Determinar si se busca detectar personas, vehículos, animales o cualquier cruce no autorizado.

3. Elegir la tecnología. Seleccionar doble o triple haz, alcance, protección ambiental y rango de ajuste según el terreno.

4. Diseñar los soportes. Asegurar estabilidad, accesibilidad para mantenimiento y resistencia a la manipulación.

5. Planificar alimentación y señal. Calcular recorridos, secciones, zonas independientes y respaldo eléctrico.

6. Instalar y alinear. Ajustar cada cabezal y confirmar la señal con el método previsto por el fabricante.

7. Configurar la central. Programar alarma, avería, tamper, tiempos de respuesta y canales.

8. Probar en condiciones reales. Cruzar el haz en distintos puntos y observar el sistema con sol, viento o vegetación en movimiento.

9. Documentar. Entregar un plano sencillo, identificación de zonas y pautas de mantenimiento.

La clave de las barreras infrarrojas exteriores no está en llenar una parcela de haces, sino en construir una primera línea de detección que tenga sentido. Una instalación doméstica de barreras infrarrojas exteriores requiere estudiar el terreno, reservar margen óptico y aceptar que la precisión mecánica forma parte de la seguridad tanto como la electrónica.

Cuando la alineación es sólida, el cableado está supervisado y la central recibe cada señal con su significado correcto, el perímetro deja de ser una frontera pasiva. Se convierte en una capa activa que avisa antes, reduce la dependencia de una única cámara y permite que el resto del sistema responda con información útil. Ahí es donde los sensores perimetrales de exterior, las barreras fotoeléctricas para jardín y una central bien configurada dejan de ser piezas aisladas: forman una estrategia coherente de seguridad perimetral para parcelas, viviendas y pequeños recintos profesionales.
