Cámaras IP con fibra óptica: fases del despliegue técnico

El fallo más caro en un sistema de cámaras IP con fibra óptica para larga distancia suele aparecer antes de conectar la primera cámara: se calcula la distancia entre el armario y el poste, pero no se calcula cómo llegará la alimentación, dónde terminará la fibra ni qué ocurrirá si el conversor de medios pierde enlace. Después llegan las imágenes congeladas, los reinicios nocturnos y ese diagnóstico clásico de “la cámara funciona cuando quiere”.

No es que la fibra sea complicada. Es que se instala con demasiada frecuencia como si fuera un cable de red más, cuando no lo es. La fibra resuelve el cuello de botella de los 100 metros del cobre, elimina problemas de inducción y permite cubrir recorridos largos con un enlace estable. Pero no transporta PoE por arte de magia, no corrige una red mal segmentada y tampoco convierte una cámara mediocre en un sistema de videovigilancia fiable.

El despliegue correcto empieza por la arquitectura, continúa con la elección de ópticas y conversores, y termina —aunque muchos instaladores prefieran fingir lo contrario— con la protección física y el mantenimiento. Si se omite una de esas fases, la instalación puede parecer terminada y seguir siendo una chapuza técnica.

El límite de los 100 metros no es una sugerencia

En Ethernet sobre cobre, el canal habitual está limitado a 100 metros entre el equipo activo y el dispositivo final. Esa cifra contempla el enlace permanente y los latiguillos. No significa que una cámara vaya a funcionar de forma fiable a 112 metros porque “el cable es Cat 6 y la cámara consume poco”. Puede funcionar durante semanas y fallar cuando la temperatura, la humedad o el ruido eléctrico cambien las condiciones.

El problema no afecta únicamente a la distancia física. En una instalación exterior suelen acumularse varios factores:

• Un tramo de cobre demasiado largo hasta la cámara.
• Cableado paralelo a líneas de alimentación o motores.
• Diferencias de potencial entre edificios.
• Sobretensiones inducidas por tormentas.
• Conectores RJ45 instalados sin protección contra humedad.
• PoE insuficiente por caída de tensión o por una fuente mal dimensionada.

En una vivienda aislada, una cámara a 130 metros puede parecer un caso menor. En una nave industrial, un aparcamiento o un perímetro con varios postes, ese mismo criterio se multiplica hasta convertirse en una sucesión de puntos críticos.

La fibra óptica cambia el medio de transmisión. La señal viaja como luz, no como corriente eléctrica, de modo que el enlace queda aislado galvánicamente entre ambos extremos. Esa separación es una ventaja muy seria cuando hay edificios separados, cuadros eléctricos distintos, vallados metálicos, centros de transformación o recorridos expuestos a descargas atmosféricas.

Pero conviene separar dos conceptos que el fabricante suele colocar en la misma diapositiva comercial:

1. La fibra transporta datos a larga distancia.

2. La cámara sigue necesitando alimentación eléctrica en su ubicación.

La primera afirmación es técnica. La segunda es la que se olvida en obra.

La fibra elimina el límite del cobre; no elimina la necesidad de diseñar la alimentación, la protección ni el mantenimiento de la cámara.

Lo que vende el fabricante frente a lo que necesita la instalación

El fabricante mostrará una cámara de 8 megapíxeles, visión nocturna, detección inteligente y compatibilidad con PoE. Todo eso puede ser cierto. Lo que rara vez aparece con la misma prominencia es que el enlace óptico necesita dos extremos compatibles, que el poste requiere un armario o caja técnica y que el consumo real puede aumentar con el iluminador infrarrojo, la calefacción o el movimiento de una cámara motorizada.

La decisión no debe ser “qué cámara llega más lejos”, sino cómo se construye el tramo completo:

• Armario principal con switch, NVR o servidor de gestión.
• Cable de fibra hasta el punto remoto.
• Terminación óptica en ambos extremos.
• Conversor de medios o switch con puerto SFP.
• Alimentación local para la cámara o para un switch PoE remoto.
• Protección contra sobretensiones y humedad.
• Puesta a tierra cuando proceda.
• Espacio para mantenimiento y sustitución.

Si asumes que basta con tender fibra hasta el poste y conectar la cámara, fallará. La cámara no tiene un puerto óptico salvo en modelos específicos, poco habituales en instalaciones pequeñas y normalmente más costosos. Lo normal es convertir de fibra a Ethernet en el extremo remoto.

Selección de fibra: monomodo, multimodo y el error de mezclarlo todo

La fibra no se elige por intuición ni por el color de la cubierta. Se selecciona en función de la distancia, el entorno, la disponibilidad de módulos y la posibilidad de ampliación.

Fibra monomodo

La fibra monomodo es la opción habitual cuando el recorrido es largo, atraviesa varios edificios o se quiere dejar margen para futuras ampliaciones. Trabaja normalmente con módulos ópticos en ventanas de 1310 o 1550 nanómetros, aunque la elección exacta depende del transceptor.

Con módulos adecuados, un enlace Ethernet monomodo puede cubrir desde varios kilómetros hasta distancias muy superiores a las necesidades de un recinto residencial o industrial. La distancia real no la determina solo el tipo de fibra: también influyen la potencia óptica, la sensibilidad del receptor, el número de empalmes, los conectores y el presupuesto óptico del enlace.

Para un despliegue de videovigilancia, la monomodo tiene varias ventajas prácticas:

• Permite reutilizar la infraestructura para enlaces futuros.
• Ofrece más margen en recorridos largos.
• Es apropiada para unir edificios separados.
• Reduce la necesidad de cambiar el cable si crece el sistema.
• Existe una oferta amplia de módulos SFP y conversores compatibles.

Su inconveniente es que exige mayor disciplina en la selección de módulos y en la limpieza de conectores. Un conector contaminado puede introducir pérdidas suficientes para provocar errores o una caída completa del enlace.

Fibra multimodo

La fibra multimodo puede ser razonable en distancias cortas dentro de un mismo edificio o entre armarios próximos. Es frecuente encontrarla asociada a módulos de 850 nanómetros y enlaces Ethernet de cientos de metros, según la categoría de la fibra y el transceptor utilizado.

No es una mala fibra. Es una mala elección cuando se instala sin conocer el recorrido futuro. Si el cableado actual cubre 250 metros y dentro de dos años hay que llevar el enlace a otro edificio, la decisión inicial puede obligar a rehacer canalizaciones, cajas y empalmes.

En instalaciones nuevas con trazados de larga distancia, la monomodo suele ofrecer una reserva técnica más cómoda. En una ampliación de una red existente multimodo, en cambio, puede tener sentido mantener el mismo tipo de fibra para no introducir una incompatibilidad innecesaria.

El módulo SFP no es un accesorio universal

Un SFP es un transceptor que convierte la señal eléctrica del switch en señal óptica y viceversa. La etiqueta “SFP compatible” no resuelve la elección. Hay que hacer coincidir varios parámetros:

• Velocidad: 100 Mb/s, 1 Gb/s o la que soporte el equipo.
• Tipo de fibra: monomodo o multimodo.
• Longitud de onda.
• Distancia nominal.
• Tipo de conector, normalmente LC dúplex en muchos módulos.
• Tecnología de fibra: dúplex o bidireccional.
• Compatibilidad con el switch o conversor.
• Potencia óptica y sensibilidad del receptor.
• Temperatura de funcionamiento en armarios exteriores.

Un módulo monomodo de 1310 nanómetros no debe emparejarse alegremente con otro multimodo de 850 nanómetros porque ambos “son SFP”. Tampoco conviene instalar módulos de fabricantes distintos sin comprobar la compatibilidad. Algunos equipos aceptan transceptores codificados de forma restrictiva; otros funcionan con módulos genéricos, pero muestran alarmas o pierden funciones de diagnóstico.

Los módulos bidireccionales, conocidos como BiDi, utilizan una sola fibra y trabajan con dos longitudes de onda diferentes, una en cada sentido. Pueden ser útiles cuando solo hay una fibra disponible, pero deben instalarse por parejas complementarias. Si se coloca el mismo módulo en ambos extremos, el enlace no hará el milagro de corregir la selección.

Cómo conectar una cámara IP con fibra óptica

El esquema más claro para una sola cámara remota es un enlace punto a punto. En el armario principal se instala un switch con puerto SFP o un conversor de medios. En el extremo remoto se coloca otro conversor, normalmente con salida RJ45, y desde ahí se conecta la cámara mediante cobre.

El recorrido lógico es sencillo:

switch principal → módulo SFP o conversor → fibra óptica → conversor remoto → cable Ethernet → cámara IP

La sencillez termina ahí. El conversor remoto necesita alimentación. Si la cámara utiliza PoE, el conversor debe entregar PoE o habrá que añadir un inyector PoE entre el conversor y la cámara. La alternativa más ordenada, cuando hay varias cámaras, suele ser un switch remoto con puerto SFP y puertos PoE.

Punto a punto para una cámara

Es la arquitectura adecuada cuando hay una cámara aislada y el extremo remoto dispone de alimentación eléctrica. El conversor de medios del poste recibe la fibra, entrega Ethernet y, si el modelo lo permite, suministra PoE.

Hay que prestar atención a la potencia disponible. Una cámara fija con infrarrojos puede consumir bastante menos que una PTZ con zoom, calefacción y limpiador. El presupuesto PoE del equipo remoto debe superar el consumo máximo del conjunto, no el consumo nominal más optimista de la ficha comercial.

Además, una cámara con enlace Gigabit no debe quedar detrás de un conversor limitado a 100 Mb/s si transmite vídeo de alta resolución, audio, metadatos y flujos auxiliares. Puede bastar en ciertos escenarios, pero sería una decisión que introduce un cuello de botella desde el primer día.

Switch remoto para varias cámaras

Cuando un poste o edificio concentra varias cámaras, el conversor individual por cámara se convierte en una colección incómoda de fuentes de alimentación, latiguillos y puntos de fallo. Un switch industrial con uplink SFP y puertos PoE suele ofrecer una solución más limpia:

• La fibra llega a un único equipo.
• Las cámaras se conectan localmente mediante cobre.
• El switch gestiona el presupuesto PoE.
• El diagnóstico se centraliza.
• Se reduce el número de adaptadores y conexiones intermedias.

El switch remoto debe tener capacidad de conmutación suficiente, memoria adecuada y funciones de gestión si la red necesita VLAN, control de bucles, SNMP o recuperación automática. Para una instalación crítica, un equipo no gestionable puede ser el origen de un problema difícil de localizar: todos los enlaces parecen activos, pero no hay forma de conocer errores, pérdidas o reinicios.

Cascadas: útiles, pero no inocentes

En una arquitectura en cascada, la fibra llega a un switch remoto y desde ese equipo sale otro enlace hacia un segundo punto. La solución puede ahorrar cableado, pero cada salto añade dependencia. Si el primer switch se bloquea, desaparecen todas las cámaras que cuelgan detrás.

Una cascada razonable exige:

1. Capacidad de uplink suficiente para el tráfico acumulado.

2. Alimentación estable en cada nodo.

3. Protección física y ambiental de todos los equipos.

4. Gestión de bucles y topología documentada.

5. Margen de ancho de banda para grabación y visualización.

6. Plan de sustitución de cada elemento intermedio.

No se debe confundir la distancia óptica con la capacidad de transporte. Que un módulo soporte diez kilómetros no significa que la red pueda mover sin congestión los flujos de veinte cámaras a través de un switch remoto básico.

Ancho de banda, compresión y grabación: la fibra no arregla una mala planificación

Una cámara IP no transmite “una imagen”. Transmite un flujo de vídeo cuya tasa depende de resolución, frecuencia de imágenes, códec, escena, iluminación y configuración de calidad. Una escena nocturna con ruido y movimiento puede generar más tráfico que una fachada inmóvil durante el día.

El cálculo debe considerar al menos:

• Flujo principal de grabación.
• Flujo secundario para visualización remota.
• Audio, si existe.
• Metadatos de analítica.
• Tráfico de gestión y actualizaciones.
• Picos de bitrate configurados en la cámara.
• Margen para ampliaciones.

H.265 puede reducir el tráfico frente a H.264 en determinadas condiciones, pero no convierte el ancho de banda en un asunto irrelevante. La compatibilidad del grabador, la carga de proceso y la necesidad de visualizar desde distintos clientes siguen siendo factores reales.

Un enlace de 100 Mb/s puede ser suficiente para un conjunto pequeño de cámaras con configuraciones moderadas. También puede saturarse antes de lo previsto si se concentran cámaras de alta resolución, grabación continua y análisis en el extremo remoto. La cifra de puertos del switch no sustituye al cálculo del tráfico agregado.

El cuello de botella puede estar en cualquiera de estos puntos:

• Puerto de la cámara.
• Conversor de medios.
• Módulo SFP.
• Uplink del switch remoto.
• Enlace entre switches.
• Puerto del NVR.
• Disco de grabación.
• Red de acceso utilizada para visualizar las imágenes.

Si únicamente se comprueba que el LED del enlace está encendido, se estará auditando la presencia de electricidad, no el funcionamiento del sistema de videovigilancia.

Alimentación eléctrica en el extremo remoto

La fibra ofrece aislamiento eléctrico, pero la cámara sigue estando expuesta a su entorno. En un poste, el problema principal no suele ser llevar datos, sino alimentar con seguridad la electrónica y protegerla.

Alimentación local y PoE

La solución más habitual consiste en llevar alimentación eléctrica hasta una caja técnica cercana y colocar allí el switch PoE o el conversor con salida PoE. Desde ese punto, el tramo de cobre hasta la cámara debe mantenerse dentro de la longitud prevista por Ethernet y quedar protegido frente a humedad, radiación solar y daños mecánicos.

La caja debe permitir:

• Disipación térmica en verano.
• Evacuación de condensación.
• Entrada de cable con prensaestopas adecuados.
• Fijación firme de los equipos.
• Separación entre potencia y comunicaciones.
• Acceso para sustituir el equipo sin desmontar el poste completo.

Un armario completamente estanco puede ser una mala solución si se cierra con humedad en su interior y no se controla la condensación. La protección IP de la envolvente no reemplaza el diseño térmico ni la correcta entrada de cables.

PoE a través de fibra

No existe PoE “por la fibra” en el sentido convencional. PoE combina datos y alimentación sobre pares de cobre. La fibra solo transporta los datos ópticos. Para alimentar una cámara remota habrá que hacer una de estas cosas:

• Llevar red eléctrica al punto remoto y convertir allí la señal a Ethernet con PoE.
• Llevar una línea de baja tensión dimensionada para el equipo, con protección adecuada.
• Usar un sistema específico de alimentación remota diseñado para ese recorrido.
• Instalar un equipo remoto con alimentación local, como un switch industrial PoE.

Las soluciones que prometen resolver cualquier distancia con un inyector PoE barato suelen esconder la parte incómoda: la caída de tensión, la potencia real disponible y la protección del tramo. Si el equipo remoto reinicia la cámara cada vez que se activa el infrarrojo, el problema no es la fibra.

Sobretensiones y diferencias de potencial

En exteriores, la protección contra sobretensiones no es un adorno. La fibra evita que una sobretensión viaje por el medio de datos entre edificios, pero el tramo de cobre desde el equipo remoto hasta la cámara sigue siendo vulnerable. También lo son la alimentación eléctrica, el propio armario y cualquier elemento metálico expuesto.

La protección debe coordinarse con la instalación eléctrica y con la puesta a tierra del emplazamiento. Colocar un protector sin estudiar dónde descarga la sobretensión solo cambia el lugar del desastre.

En cámaras situadas en mástiles, fachadas o zonas abiertas, la evaluación debe incluir la exposición a rayos y la proximidad de líneas eléctricas. La fibra reduce un riesgo concreto, pero no convierte el poste en una instalación inmune.

Fusión, conectores y protección del cableado

La calidad del enlace óptico se decide tanto en la terminación como en el tipo de cable. Una fibra correctamente elegida puede perder rendimiento por una mala fusión, una bandeja saturada o un conector contaminado.

Cable preconectorizado frente a fibra fusionada

Los latiguillos preconectorizados simplifican algunos despliegues cortos y ordenados. Son útiles cuando el recorrido se puede tender sin someter los conectores a tracción, golpes o humedad. En exterior o en canalizaciones largas, la fibra suele llegar en cable de distribución y terminar mediante pigtails fusionados en una caja o bandeja óptica.

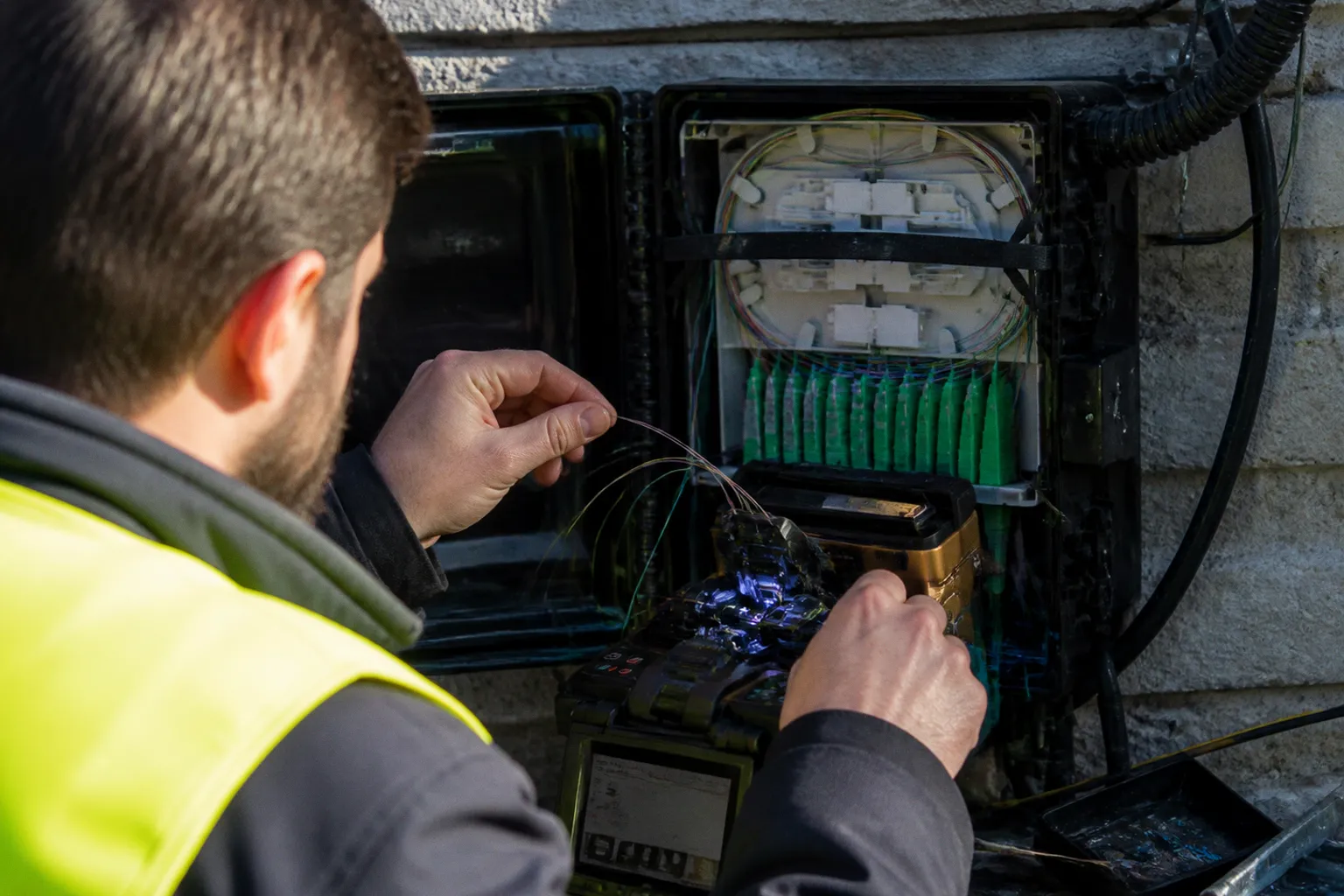

La fusión ofrece una unión estable y con pérdidas reducidas cuando se ejecuta con equipo adecuado. Pero “fusionar” no basta: hay que limpiar, proteger el empalme con manguito termorretráctil, organizar la reserva y respetar el radio de curvatura indicado por el fabricante.

Cada extremo debería quedar identificado. Una instalación sin etiquetado puede funcionar el día de la entrega y convertirse en una investigación absurda durante la primera avería.

Protección mecánica

El cable de fibra no debe quedar colgado de los conectores ni aplastado por tapas de arquetas. En exteriores se emplean cables con protección adecuada al entorno, canalización resistente y elementos de fijación que no estrangulen la cubierta.

El trazado debe contemplar:

• Reserva de cable en cajas y armarios.
• Separación de líneas de potencia cuando el entorno lo requiera.
• Protección frente a roedores y trabajos de mantenimiento.
• Sellado de entradas en arquetas y envolventes.
• Señalización del recorrido enterrado.
• Control de radios de curvatura durante la instalación.
• Protección contra tracción en los puntos de entrada.

La fibra tolera mal el trato descuidado. Doblarla más de lo permitido, tirar de ella por el conector o cerrarla bajo presión puede dejar una avería intermitente que no aparecerá durante la prueba rápida.

Limpieza óptica

El polvo microscópico en un conector LC puede producir pérdidas, reflexiones y comportamiento errático. El aspecto exterior del conector no permite evaluar su limpieza. Hay que utilizar herramientas específicas de inspección y limpieza, y mantener tapones protectores mientras los conectores estén desconectados.

No se debe soplar con la boca ni limpiar con cualquier paño. Ese tipo de ahorro pertenece a la misma categoría que crimpar conectores exteriores sin protección: parece eficiente hasta que toca localizar la avería bajo la lluvia.

Pruebas y puesta en servicio

La puesta en marcha no termina cuando la cámara aparece en el NVR. El enlace óptico debe probarse como infraestructura y el sistema debe probarse como videovigilancia.

En la parte óptica conviene documentar:

1. Tipo de fibra instalado y número de fibras disponibles.

2. Longitud aproximada del enlace.

3. Módulos SFP utilizados en cada extremo.

4. Potencia óptica recibida, si los equipos ofrecen diagnóstico DOM.

5. Resultado de la prueba de continuidad.

6. Pérdidas del enlace y de cada tramo, cuando se disponga de medidor adecuado.

7. Identificación de fibras, bandejas y puertos.

8. Fotografías de las terminaciones antes de cerrar las cajas.

Un comprobador de continuidad puede indicar que la luz llega al otro extremo, pero no sustituye a una medida de pérdidas. Tampoco detecta por sí solo todos los problemas de calidad, curvaturas excesivas o conectores contaminados.

En la parte de red y vídeo, la prueba debe incluir:

• Obtención de dirección IP.
• Acceso desde el sistema de gestión.
• Visualización continua durante un periodo razonable.
• Grabación y reproducción.
• Activación de infrarrojos en condiciones nocturnas.
• Prueba de movimiento en cámaras PTZ.
• Comprobación de pérdida y recuperación del enlace.
• Verificación de fecha, hora y sincronización.
• Revisión del tráfico y de los errores del puerto.
• Confirmación de que la cámara vuelve a operar tras un corte eléctrico.

La prueba de fallo es especialmente reveladora. Si se desconecta la fibra, el sistema debería generar una alarma o dejar un registro claro. Si se reinicia el switch remoto, debe conocerse cuánto tarda en recuperar las cámaras. Si nadie sabe responder a esas preguntas, la instalación no está documentada: simplemente está encendida.

Cuándo usar un esquema punto a punto y cuándo una red distribuida

La elección de arquitectura depende de la concentración de cámaras, las distancias y la criticidad del recinto.

La redundancia no consiste en comprar dos switches y colocarlos juntos. Un diseño redundante necesita recorridos independientes, alimentación diferenciada y equipos configurados para recuperar el servicio. Si los dos cables pasan por la misma canalización y una excavadora corta esa canalización, la redundancia era decorativa.

En un perímetro, además, no siempre conviene llevar todas las cámaras al edificio principal mediante enlaces individuales. La distribución por nodos puede reducir cobre, ordenar el mantenimiento y facilitar futuras ampliaciones. Pero cada nodo remoto se convierte en un punto crítico que debe protegerse y supervisarse.

Mantenimiento: la fase que decide si el sistema dura

La fibra óptica requiere menos mantenimiento que un enlace de cobre expuesto, no mantenimiento cero. La cámara, el armario, la alimentación y los equipos activos siguen envejeciendo.

Un plan razonable debería incluir:

• Inspección visual de cajas, prensaestopas y canalizaciones.
• Revisión de condensación, corrosión y temperatura.
• Comprobación de alarmas de enlace y reinicios.
• Limpieza de conectores cuando se manipulen.
• Revisión de la potencia óptica si el equipo proporciona el dato.
• Confirmación del presupuesto PoE disponible.
• Actualización controlada del firmware.
• Prueba de grabación y recuperación.
• Revisión de la visión nocturna y de la óptica de la cámara.
• Conservación de una copia de la documentación y de la configuración.

El mantenimiento debe registrar cambios. Si se sustituye un SFP por otro “parecido” y nadie anota el modelo, el siguiente técnico heredará una red que funciona sin explicación. Esa es una forma muy eficaz de fabricar dependencia del instalador original.

También conviene mantener repuestos compatibles: al menos un transceptor adecuado, fuentes de alimentación de los equipos remotos y elementos de terminación habituales. No hace falta almacenar una tienda entera, pero sí evitar que una avería de un componente barato deje el perímetro sin vídeo durante días.

Una red de fibra bien instalada puede durar años; una red de fibra sin documentación depende de la memoria del último técnico que abrió la caja.

El despliegue correcto, fase por fase

Para evitar que la obra se convierta en una colección de decisiones improvisadas, el trabajo puede organizarse en cinco fases.

1. Levantamiento del recorrido

Se registran distancias, edificios, puntos de cámara, canalizaciones, arquetas, cuadros eléctricos y zonas de riesgo. No basta con medir en línea recta sobre un plano: la fibra seguirá el recorrido real, con reservas, entradas y cambios de dirección.

En esta fase se decide si el enlace será punto a punto, distribuido o redundante. También se identifica dónde existirá alimentación eléctrica y dónde habrá que instalar un armario remoto.

2. Diseño óptico y de red

Se escoge el tipo de fibra, los módulos, la velocidad del enlace y la topología. El cálculo incluye pérdidas por longitud, fusiones, conectores y margen operativo. Si el enlace está cerca del límite de potencia del transceptor, la instalación nace sin reserva.

La red IP debe quedar definida antes de conectar cámaras: direccionamiento, VLAN, gestión, acceso al NVR, rutas y mecanismos de supervisión. El vídeo no debería compartir una red plana con cualquier dispositivo del edificio por simple comodidad.

3. Instalación física

Se tiende el cable respetando tracción y curvaturas. Se protegen entradas y reservas, se terminan los extremos y se etiquetan fibras y puertos. Los equipos exteriores se alojan en envolventes adecuadas, con alimentación protegida y espacio para disipar calor.

Esta fase es donde más chapuzas quedan ocultas. Una tapa que aprieta el cable, un prensaestopas mal colocado o una caja expuesta al sol pueden no provocar fallos el primer día. La negligencia diferida sigue siendo negligencia.

4. Certificación y configuración

Se comprueba el enlace óptico, se documentan pérdidas y se configuran switches, SFP, VLAN y cámaras. Después se valida el tráfico real, la grabación y el comportamiento nocturno.

Las pruebas deben ejecutarse con la configuración final. Cambiar después la resolución, el códec o la frecuencia de imágenes puede alterar completamente la carga de red.

5. Entrega y mantenimiento

La entrega debe incluir plano de recorrido, esquema de red, inventario de equipos, modelos de módulos, identificación de fibras, direcciones IP, configuraciones guardadas y procedimiento de sustitución.

Sin esa documentación, el propietario no recibe un sistema; recibe una caja negra con cámaras. Y una caja negra es aceptable en un avión, no en una instalación de seguridad cuyo mantenimiento dependerá de técnicos distintos.

La conclusión incómoda

Las cámaras IP con fibra óptica para larga distancia son una solución sólida cuando el problema es realmente el alcance del cobre, la separación entre edificios o la exposición a interferencias eléctricas. La fibra aporta distancia, aislamiento y capacidad de crecimiento. No aporta alimentación, criterio de diseño ni tolerancia a la negligencia.

La selección correcta empieza por el recorrido y termina en el último metro de cobre que alimenta la cámara. Entre ambos extremos hay módulos SFP compatibles, conversores adecuados, presupuesto óptico, ancho de banda, armarios protegidos, sobretensiones, fusiones limpias y pruebas que no se limitan a mirar un LED verde.

Si se asume que el fabricante ha resuelto todo porque la ficha dice “larga distancia”, el despliegue fallará en el punto menos conveniente: de noche, con lluvia, cuando se active el infrarrojo o cuando más falta haga la grabación. La diferencia entre una instalación profesional y una chapuza no está en que ambas muestren vídeo el día de la entrega. Está en que la primera sigue mostrando vídeo después de que el entorno, la alimentación o un componente decidan complicar las cosas.
