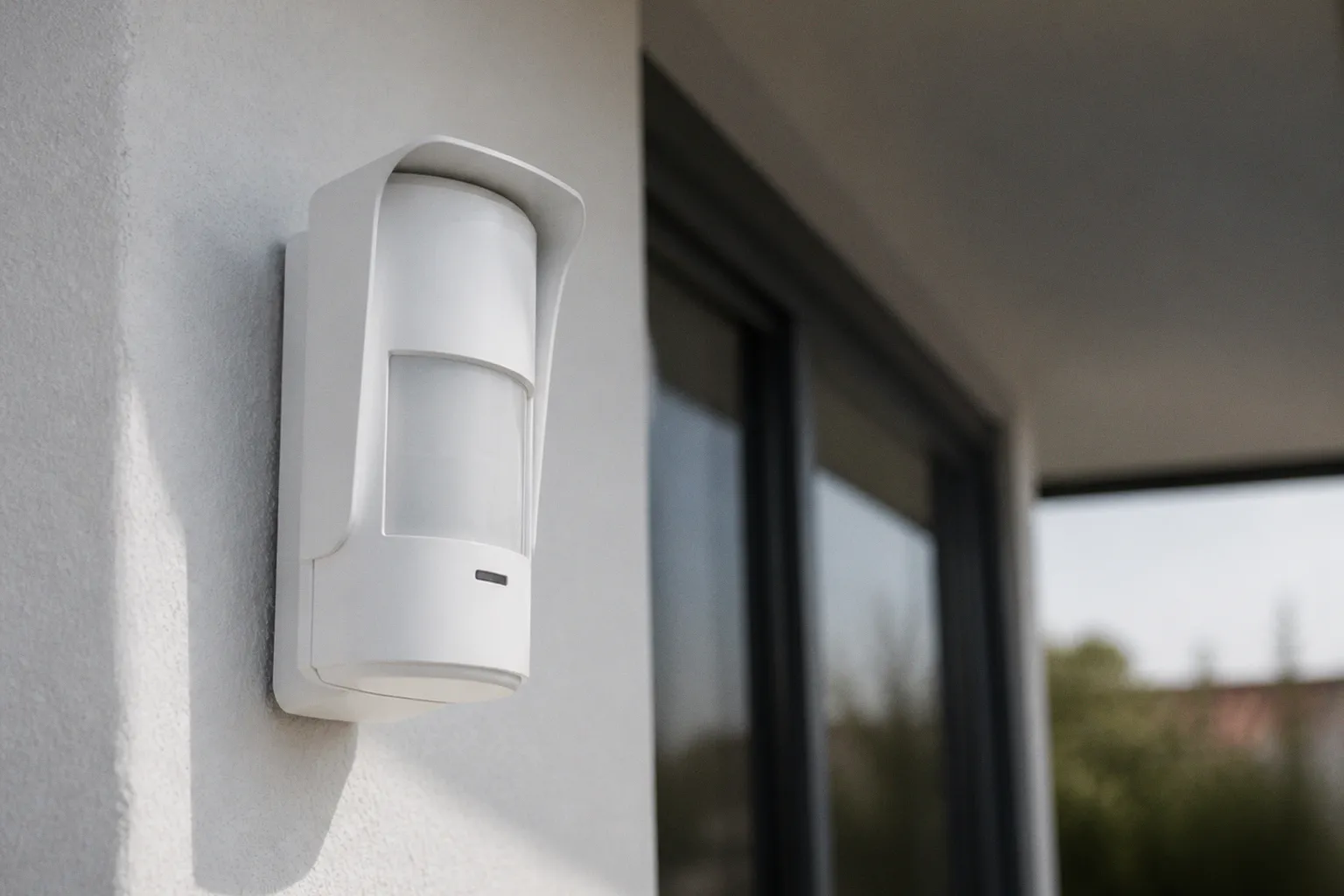

Detectores de doble tecnología: el cambio en tu alarma

Una corriente de aire, un radiador que arranca, una persiana que se mueve con el sol o una mascota pasando justo delante del sensor pueden poner en marcha un sistema basado únicamente en infrarrojos pasivos.

Aquí es donde los detectores de doble tecnología cambian el planteamiento. No se limitan a detectar que algo se mueve o que hay una variación de temperatura: combinan dos métodos distintos —PIR y microondas— y exigen que ambos confirmen la presencia antes de transmitir una alarma. Bien escogidos y bien instalados, ayudan a reducir de forma notable los avisos no deseados, aunque no hacen milagros ni corrigen una instalación mal planteada.

Vamos a verlo como lo haríamos en obra: primero entendemos qué está midiendo cada tecnología, después buscamos dónde tiene sentido montar este tipo de detector y, por último, evitamos los errores que luego obligan a volver con la caja de herramientas.

Qué cambia realmente frente a un detector PIR

Un detector PIR, el sensor de movimiento más habitual en instalaciones residenciales, trabaja con infrarrojos pasivos. Detecta cambios de temperatura dentro de su campo de visión: una persona que cruza una estancia genera una variación térmica respecto al fondo y el detector interpreta ese cambio como movimiento.

El problema aparece cuando el entorno también produce variaciones parecidas. Una entrada de aire frío, una fuente de calor, un equipo de climatización o un rayo de sol que incide directamente sobre la carcasa pueden complicar la lectura. Si además el detector está mal orientado, colocado demasiado cerca de una ventana o instalado frente a un elemento que se mueve, el sistema empieza a ver intrusos donde solo hay física haciendo de las suyas.

Los detectores de doble tecnología añaden un segundo canal: la microonda. Este sistema utiliza el efecto Doppler para detectar movimiento mediante ondas electromagnéticas. En muchos modelos, la frecuencia de trabajo se sitúa en torno a 10,125 GHz o emplea tecnología de microdetección en banda K.

La alarma se genera cuando se activan las dos tecnologías al mismo tiempo. Dicho de forma sencilla: el PIR detecta una variación térmica compatible con una persona y la microonda confirma que existe movimiento. Si solo una de las dos lecturas cambia, el detector puede permanecer en estado de supervisión sin enviar una alarma de intrusión.

La doble tecnología no consiste en poner dos sensores dentro de la misma caja; consiste en exigir dos confirmaciones distintas antes de hacer saltar la alarma.

Esta lógica reduce el riesgo de que una sola perturbación active el sistema. Una corriente de aire puede alterar la lectura infrarroja, pero no necesariamente produce el patrón de movimiento que espera la microonda. Y una perturbación electromagnética o un movimiento de fondo que no genera una variación térmica adecuada tampoco debería bastar por sí solo.

Eso sí: conviene hablar de reducción de falsas alarmas, no de eliminación total. El resultado depende del diseño del detector, de su calibración, de la estancia y, sobre todo, de cómo se ha instalado.

Cómo funcionan los detectores de doble tecnología

El funcionamiento se entiende mejor separando las dos capas de detección.

El canal PIR

El sensor infrarrojo pasivo divide el espacio en zonas o haces de detección. Cuando una persona atraviesa esos haces, el detector registra cambios de radiación infrarroja. Por eso la posición importa tanto: normalmente detectará mejor un movimiento transversal que alguien que camina directamente hacia él.

También entra en juego la temperatura ambiente. Cuando la temperatura de una estancia se aproxima a la temperatura corporal, la diferencia térmica es menor y el detector tiene más trabajo para distinguir una persona del fondo. Los modelos más completos incorporan compensación digital de temperatura para mantener el rango de cobertura en esas condiciones.

El canal de microondas

La microonda emite una señal y analiza los cambios producidos por el movimiento en el entorno. La lectura no depende exactamente del mismo fenómeno que el PIR, y esa es la ventaja principal del conjunto.

Pero no debemos tratar la microonda como una especie de radar con permiso para atravesarlo todo. El alcance y el comportamiento dependen del modelo, de la orientación y de los materiales que haya delante. Una ventana, una puerta ligera o determinados tabiques pueden influir en el área realmente supervisada. En cambio, no podemos dar por hecho que todos los detectores funcionarán igual frente a hormigón armado, cerramientos complejos o estructuras metálicas.

Por este motivo, si orientamos la microonda hacia una fachada acristalada o hacia el exterior, podemos acabar detectando movimiento fuera de la zona que queríamos proteger. Un vehículo pasando por la calle, una persona caminando junto a un escaparate o una rama moviéndose detrás de un vidrio pueden convertirse en una lectura inesperada. La solución no es tapar el detector después con cartón o cinta, sino definir correctamente el campo de detección desde el principio.

La lógica de verificación

En la mayoría de detectores de doble tecnología destinados a intrusión, las dos señales deben coincidir para confirmar la alarma. El fabricante puede aplicar filtros, retardos, algoritmos de análisis y diferentes niveles de sensibilidad, pero la idea central es esa verificación cruzada.

Aquí hay una consecuencia práctica: un detector muy sensible no siempre es el detector más adecuado. En una zona complicada, nos interesa que discrimine y que conserve estabilidad, no que reaccione a cualquier cambio mínimo. La instalación de seguridad no gana calidad por acumular sensibilidad sin control.

El antes y el después en una instalación real

La diferencia entre sensores de movimiento de doble tecnología y PIR simples se nota especialmente en espacios con condiciones ambientales difíciles. No hace falta pensar solo en una nave industrial o en un local con grandes portones; también aparece en viviendas con salón abierto, terrazas acristaladas, animales domésticos o climatización funcionando a ratos.

Antes de sustituir un detector, necesitamos localizar la causa de los avisos. Si el PIR está colocado mirando directamente a un radiador, recibe sol de tarde o cubre una cortina que se mueve, el problema no se resuelve automáticamente poniendo un modelo más caro en el mismo sitio. Primero hay que corregir la geometría de la instalación.

La doble tecnología suele aportar más valor en estos escenarios:

• Salones con grandes ventanales, donde los cambios de luz y temperatura son frecuentes.
• Pasillos o zonas de paso con corrientes de aire entre puertas y ventanas.
• Estancias con calefacción, aire acondicionado o equipos que arrancan y se detienen durante el día.
• Locales con mascotas, siempre que el modelo elegido tenga una función de inmunidad adecuada para el peso y el comportamiento del animal.
• Zonas donde necesitamos más capacidad de verificación antes de enviar una señal a la central receptora.
• Espacios con riesgo de manipulación del detector, si incorporan antienmascaramiento y una supervisión correctamente configurada.

La mejora no consiste solo en que haya menos avisos. También cambia la confianza que tenemos en el sistema. Cuando el propietario recibe una alarma cada pocos días por causas ambientales, acaba desconectando zonas, ignorando notificaciones o dejando de armar la instalación. Y una alarma que se silencia por cansancio deja de cumplir su función, por muy completa que sea sobre el papel.

Mascotas, ventanas y zonas conflictivas

La inmunidad ante mascotas es una de las funciones que más se malinterpreta. Algunos detectores están configurados para trabajar con animales de hasta 10, 30 o 35 kg, según el modelo. Pero esa cifra no cuenta toda la historia.

El peso es solo una referencia. También influyen la altura del animal, la forma de desplazarse, la distancia al detector, la posibilidad de que salte sobre un sofá y la distribución de los haces. Un perro de tamaño medio que permanece en el suelo puede comportarse de manera muy distinta a ese mismo animal subido a un mueble junto a la pared.

Por eso no conviene leer la inmunidad a mascotas como una autorización para colocar el detector frente a la zona donde el animal corre o salta. Si necesitamos proteger una vivienda con animales, vamos a decidir primero qué espacios se arman, qué recorridos quedan permitidos y qué zonas deben quedar fuera del campo de detección.

Con las ventanas ocurre algo parecido. El PIR puede verse afectado por radiación solar directa y por cambios térmicos en el vidrio. La microonda, por su parte, puede alcanzar zonas más allá del cerramiento si la instalación y el modelo lo permiten. Orientar el detector hacia una ventana exterior sin estudiar el entorno es una manera bastante eficaz de invitar a los avisos no deseados.

En una estancia con ventanales, suele ser preferible cubrir los recorridos interiores y evitar que el eje principal del detector apunte hacia la calle. Si la protección de la ventana es prioritaria, podemos valorar otros elementos, como contactos magnéticos o detectores específicos de rotura de cristal, en vez de intentar que un único sensor haga todos los trabajos.

Antienmascaramiento: la función que se descubre cuando ya es tarde

Un intruso no siempre necesita romper el detector. En determinadas instalaciones puede intentar cubrirlo con cartón, aerosol, cinta adhesiva, laca u otro material que bloquee su campo de visión. La tecnología antienmascaramiento está pensada para detectar e informar de ese intento.

No todos los detectores disponen de esta función y, cuando la incorporan, hay que revisar cómo se comunica el evento: puede tratarse de una señal de sabotaje, de una incidencia técnica o de una condición que requiere intervención. Si el sistema está conectado a una central receptora, la programación debe distinguir entre una alarma de intrusión y una manipulación del equipo.

La protección antienmascaramiento tiene especial sentido en:

• Entradas de comercios y oficinas.
• Pasillos de acceso a zonas restringidas.
• Instalaciones sin vigilancia continua.
• Espacios donde el detector queda al alcance de una persona.
• Sistemas de grado de seguridad elevado, donde la supervisión del estado del equipo forma parte del diseño.

Aquí también hay que curarse en salud: un antienmascaramiento no sustituye a una instalación limpia. Si dejamos el sensor cubierto parcialmente por una viga, una luminaria, una decoración o una estantería, podemos generar una incidencia que nada tiene que ver con un intento de sabotaje.

Dónde colocarlos para que trabajen a favor

La cobertura típica de estos detectores puede moverse aproximadamente entre áreas de 7,6 por 7,6 metros y alcances de 12 a 15 metros, con ángulos cercanos a 85 o 90 grados, siempre según el modelo. Estas cifras sirven para proyectar, no para dibujar el plano definitivo sin mirar la obra.

La altura de montaje, la inclinación y el tipo de lente cambian el resultado. Un detector colocado demasiado alto puede dejar zonas muertas; uno demasiado bajo puede quedar expuesto a golpes o tener un campo poco uniforme. Y si lo instalamos en una esquina con muebles delante, la cobertura anunciada en la ficha técnica ya no representa la estancia real.

Antes de tirar línea, vamos a revisar cinco puntos concretos:

1. Recorrido probable de entrada. El detector debe cruzar el paso, no mirar de frente a quien se aproxima, salvo que el diseño del fabricante contemple esa configuración.

2. Fuentes de calor y aire. Radiadores, rejillas de climatización, ventiladores y equipos que expulsan aire caliente pueden alterar la lectura del PIR.

3. Superficies acristaladas. Ventanas y puertas de vidrio condicionan especialmente el comportamiento de la microonda. No las tratemos como una pared opaca.

4. Elementos móviles. Cortinas, persianas, carteles colgantes y plantas grandes pueden entrar en el campo de detección y crear movimientos repetitivos.

5. Accesibilidad y mantenimiento. El detector debe quedar protegido, pero también accesible para revisar, limpiar y sustituir sin tener que picar media pared o desmontar un falso techo entero.

En instalaciones cableadas, la alimentación habitual se encuentra dentro de un rango aproximado de 7,5 a 16 V en corriente continua, aunque siempre manda la ficha del equipo y la central utilizada. No vamos a alimentar un detector a ojo porque el conector encaje: la tensión, el consumo, la sección del cable y la autonomía de la fuente forman parte del sistema.

Cableado, inalámbrico y central receptora

En una vivienda terminada, la solución inalámbrica puede evitar rozas, polvo y discusiones familiares alrededor del taladro. Pero que no haya cable visible no significa que la instalación sea más sencilla. Hay que comprobar cobertura radio, supervisión, alimentación mediante batería, tiempos de transmisión y comportamiento ante pérdida de comunicación.

En obra nueva o reforma integral, si ya estamos abriendo tabiques o trabajando sobre el falso techo, tirar línea suele ser una decisión sensata. El cableado ofrece una alimentación estable y facilita la supervisión continua, aunque exige planificar recorridos, cajas, canalizaciones y puntos de mantenimiento antes de cerrar.

La elección entre cableado e inalámbrico no debería basarse solo en la rapidez del montaje. También debemos mirar:

• Distancia entre el detector y la central.
• Materiales del edificio y posibles obstáculos.
• Facilidad para sustituir baterías.
• Necesidad de mantener el sistema operativo durante un corte eléctrico.
• Compatibilidad con zonas cableadas, radio y módulos de comunicación.
• Posibilidad de enviar los eventos a una central receptora mediante IP, GSM u otra vía disponible.

Un detector de doble tecnología puede generar una alarma muy bien verificada, pero si la comunicación con la central falla, el sistema se queda hablando solo. La parte de detección y la parte de transmisión deben proyectarse juntas.

Si la instalación tiene varios canales de aviso —por ejemplo, conexión IP y respaldo GSM—, también debemos definir qué ocurre ante un corte de red, una pérdida de alimentación o un sabotaje del comunicador. No hace falta complicar cada vivienda como si fuera una infraestructura crítica, pero sí evitar que todo dependa de un único punto.

Qué especificaciones merecen una lectura tranquila

Las fichas técnicas de estos equipos suelen venir cargadas de cifras: alcance, ángulo, nivel de inmunidad, protección frente a luz blanca, frecuencia de microondas y grado de seguridad. El truco es no leerlas como una colección de medallas, sino relacionarlas con el lugar donde vamos a instalar.

La protección frente a luz blanca puede alcanzar valores como 2.000 u 8.000 lux según el modelo. Es un dato útil si el detector estará cerca de ventanales o zonas con iluminación intensa, pero no convierte una mala orientación en una buena instalación.

La inmunidad a mascotas puede indicarse para 10, 30 o 35 kg, también según el equipo. Debemos comprobar bajo qué condiciones se ha definido esa inmunidad y si coincide con la distribución real de la vivienda.

El grado EN 50131 Grado 3 identifica equipos destinados a aplicaciones de mayor exigencia, pero no basta con comprar un detector con esa referencia para convertir toda la instalación en un sistema de Grado 3. La central, los dispositivos, la alimentación, la supervisión, el montaje y el resto de elementos deben ser compatibles con el nivel de seguridad previsto.

En exteriores, la prudencia es todavía más necesaria. No todos los detectores de doble tecnología son aptos para intemperie. Para una instalación fuera necesitamos comprobar el grado de protección IP, la resistencia ambiental, el rango de temperatura y la estrategia de detección frente a lluvia, vegetación, animales y cambios de luz. Un detector pensado para interior no se vuelve de exterior porque lo atornillemos bajo un alero.

Errores habituales que obligan a volver a la obra

Hay fallos que se repiten porque parecen pequeños en el momento de instalar, pero después son los que más tiempo consumen.

El primero es sustituir un PIR por un detector doble sin cambiar la orientación. Si el equipo sigue mirando al radiador, a la ventana o a la cortina, hemos comprado tecnología para mantener el mismo problema.

El segundo es montar varios detectores demasiado cerca y no estudiar cómo interactúan sus campos de microondas. La cobertura no se suma automáticamente como si fueran focos LED en una habitación; cada equipo necesita su espacio y su ajuste.

El tercero es configurar la inmunidad a mascotas como si fuese una garantía absoluta. Si el animal salta, trepa o se acerca demasiado al sensor, puede entrar en una zona que el algoritmo no puede ignorar.

El cuarto es tapar el detector provisionalmente durante una reforma y olvidarlo después. El polvo, la pintura, la cinta y los restos de obra pueden afectar a la lectura y al antienmascaramiento. Antes de entregar, limpiamos, retiramos protecciones y hacemos las pruebas con la estancia en condiciones normales.

El quinto es no documentar la zona cubierta. Parece una tarea de oficina, pero un plano sencillo con la posición, el número de zona y el área protegida ahorra mucho tiempo cuando llega una ampliación, una avería o un cambio de distribución.

Y el sexto es probar únicamente andando delante del detector. Tenemos que comprobar también puertas, climatización, persianas, iluminación, mascotas —si las hay— y los tiempos de armado y desarmado. La instalación debe probarse como vivirá, no como posa durante la visita del técnico.

¿Merece la pena el cambio?

Si tienes una alarma que funciona de manera estable con PIR, no hay motivo para cambiar todos los detectores por sistema. La doble tecnología tiene sentido cuando existe un entorno que complica la detección, cuando necesitamos una verificación más robusta o cuando el nivel de riesgo justifica una solución con más capacidad de discriminación.

En una vivienda con un pasillo interior, sin corrientes, sin animales y con una distribución limpia, un PIR bien colocado puede hacer perfectamente su trabajo. En un salón con fachada acristalada, climatización, perro y acceso directo desde el jardín, la conversación es otra.

También debemos recordar que la protección contra intrusión no se resuelve con un único tipo de sensor. Los detectores de movimiento cubren espacios interiores; los contactos magnéticos protegen puertas y ventanas; los detectores de rotura de cristal vigilan otro tipo de evento; la protección perimetral cubre recorridos exteriores; y los pulsadores de emergencia sirven para una situación distinta, donde la persona necesita provocar una señal de forma deliberada.

La buena instalación combina capas sin duplicar funciones por inercia. Un detector de doble tecnología puede ser una pieza excelente, pero no sustituye a todo lo demás.

El cambio está en la calidad de la confirmación

Cuando hablamos de detectores de doble tecnología antes y después, el cambio más importante no se ve en la carcasa. Está en la decisión que toma el sistema antes de enviar la alarma: ya no depende de una única lectura, sino de la coincidencia entre infrarrojos y microondas.

Eso ayuda a evitar falsas alarmas con doble tecnología, especialmente en estancias donde el PIR trabaja al límite por temperatura, corrientes de aire o iluminación. Pero la mejora solo aparece si elegimos el modelo adecuado, dejamos libre el campo de detección, ajustamos la sensibilidad y comprobamos cómo se comporta la microonda frente a ventanas y cerramientos.

Los sensores de movimiento doble tecnología son una herramienta de instalación, no un salvoconducto contra cualquier error de diseño. Si el tubo está atascado, lo desatascamos antes de cerrar; si el cuadro está saturado, lo reorganizamos; y si el detector mira a la calle, no esperamos que un algoritmo arregle lo que hemos colocado mal.

Mi consejo de oro es sencillo: antes de fijar el detector, ponte en la estancia y mira exactamente lo que va a mirar él. Recorre las entradas, enciende la climatización, mueve las persianas y revisa qué hay detrás de cada ventana. Cinco minutos de observación evitan muchas vueltas a la obra, y en seguridad casi siempre sale más barato pensar antes que picar después.
