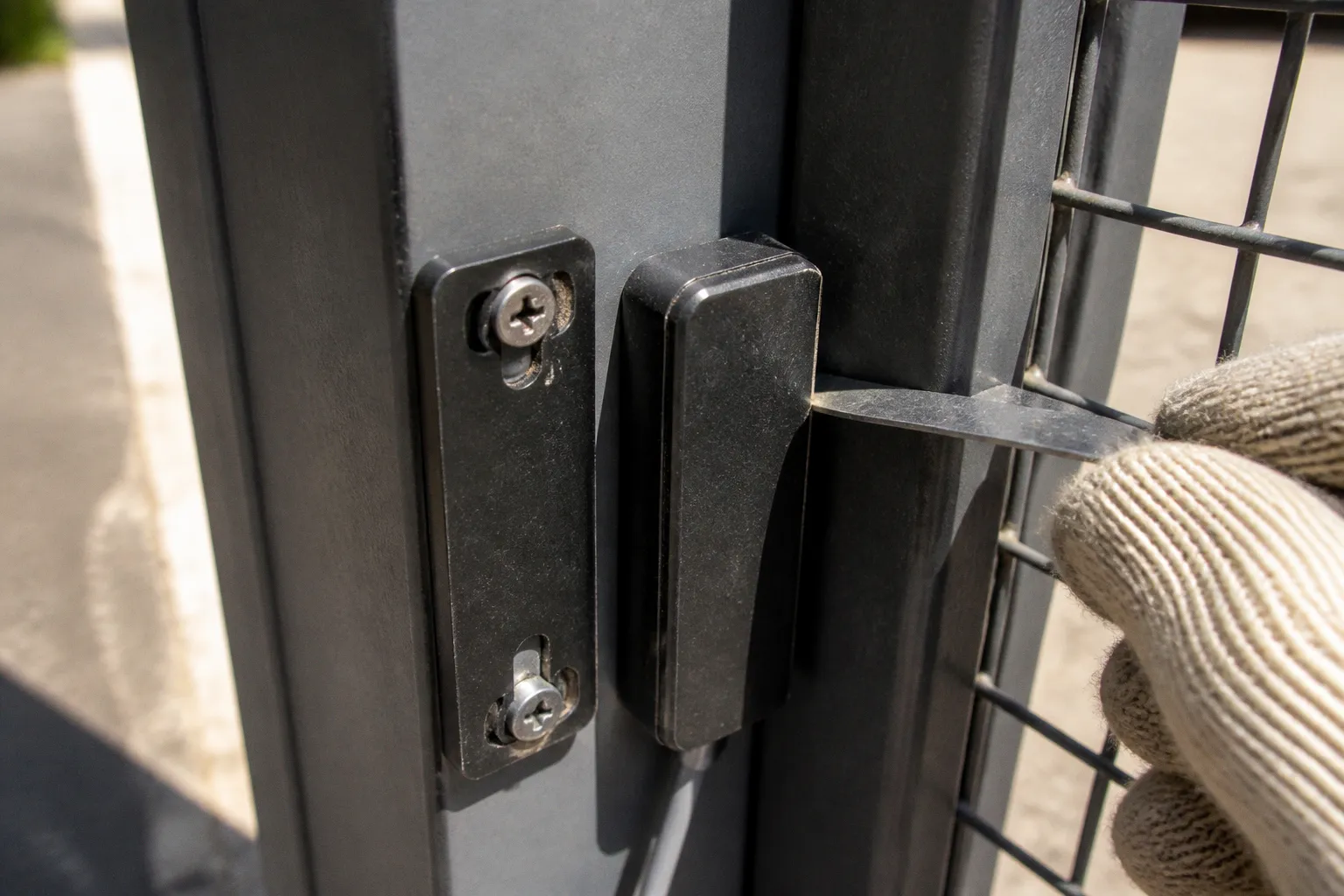

Sensores magnéticos de puerta: ajuste rápido de la holgura

Sensores magnéticos de puerta: ajuste rápido de la holgura

Fracaso de la instalación. Un sensor magnético mal ajustado —o ajustado a lo que dice el prospecto del fabricante en lugar de a lo que dicta la superficie real donde lo has montado— es una invitación a la complacencia, y lo peor: a la falsa seguridad. El ajuste de la holgura no es un detalle de montaje, es el cuello de botella entre una alarma fiable y un aparato carísimo que pita cuando le da la gana.

Lo que sigue no es un manual dulzón. Es lo que debería haber hecho el instalador que montaste, y probablemente no hizo. Si lo aplicas, dejarás de oír el timbre a las tres de la mañana por razones meteorológicas.

El GAP que no te cuentan: límites reales según el tipo de sensor

Empecemos por una verdad incómoda: el "GAP de activación" del datasheet es teórico. Se mide en condiciones de laboratorio, sobre madera, plástico o contrachapado, con el sensor perfectamente alineado y sin vibración. En tu obra, esa cifra se evapora. Por eso conviene entender qué GAP estás manejando realmente, porque confundir rangos es la negligencia más frecuente en residencial.

Para sensores de superficie estándar —los archiconocidos MC-38 y similares, los que ves en casi cualquier vivienda y comercio— el GAP nominal se mueve entre los 15 mm y los 25 mm. Te lo dicen en la caja, lo repiten los vídeos de marketing, y hasta aquí todo parece sencillo. El problema es que ese rango solo se sostiene cuando el soporte no es ferromagnético y la alineación está dentro de tolerancias razonables. En el momento en que pintas la puerta de acero, montas el sensor sobre una persiana metálica o lo "apoyas" sobre una moldura con un pequeño desnivel, ese 25 mm se convierte en un chiste.

En entornos industriales —portones correderos, puertas de naves, accesos a recintos expuestos a vibración— el escenario cambia por completo. Ahí trabajan sensores blindados o de alta resistencia con GAP de 40 mm a 70 mm (algunos modelos de carril llegan a los 76 mm), precisamente para tolerar el balanceo por viento y la holgura mecánica del propio portón. Si tu instalador montó un MC-38 en un portón industrial porque era "lo que había en el almacén", no has instalado un sistema de seguridad: has instalado un generador de falsas alarmas con certificación europea.

Si asumes que el GAP del prospecto es el GAP real sobre tu superficie metálica, vas a tener el sistema más caro y más inservible del polígono.

Conviene tener presente una tercera categoría que muchos ignoran: los sensores cilíndricos empotrados. Aquí el GAP se reduce drásticamente a 12–18 mm como máximo, y la tolerancia de desalineación entre ejes baja a 10–12 mm. Son dispositivos discretos, estéticos, pero exigen una perforación milimétrica. Si el albañil taladró "a ojo", el sensor funcionará cuando le convenga, que será casi nunca.

Espaciadores: la pieza que el fabricante prefiere que olvides

Aquí está, probablemente, la chapuza más repetida de toda la instalación. El sensor magnético funciona por campo magnético. Si lo montas directamente sobre acero, hierro o cualquier aleación ferromagnética, la superficie se "come" parte del flujo del imán, reduce el alcance efectivo del sensor y degrada la repetibilidad del disparo. La solución no es opcional: se llama espaciador.

Un espaciador no es más que una plaquita de material no magnético —plástico, nylon, PVC rígido, incluso madera— que se intercala entre la base del sensor/imán y la superficie metálica. Los grosores habituales en el mercado son 3 mm y 5 mm, y se venden sueltos o en kits con el propio sensor. Lo correcto es combinar varios hasta nivelar la altura del imán con la del reed switch del sensor, garantizando que ambas caras activas coincidan en el mismo plano.

Tres negligencias típicas relacionadas con los espaciadores:

• No usar ninguno sobre metal porque "el fabricante no lo incluía en la caja". El fabricante no lo incluye porque prefiere que compres el sensor otra vez cuando el primero falle prematuramente.
• Usar uno solo cuando la puerta tiene un desnivel de marco, dejando el imán más bajo (o más alto) que el sensor. Resultado: el campo cierra a medias, y la alarma se dispara aleatoriamente.
• Confundir el espaciador con un embellecedor y montarlo solo en el lado del sensor, no en el del imán. Si solo aislas una cara, el desequilibrio de campo sigue ahí.

Hay una variante aún más grave: instalar un sensor cilíndrico empotrado dentro de un marco metálico sin camisa plástica. El fabricante del sensor asume que la perforación se hace en madera o aluminio. Si la haces en acero y metes el cilindro a presión, el campo se colapsa. Esto no se arregla con un espaciador, se arregla eligiendo bien el sensor antes de comprarlo.

Desviación angular y de eje: cuando 15 grados lo cambian todo

El siguiente punto crítico no se ve a simple vista, pero decide si tu sensor aguanta un trimestre o una década. Hablo de la alineación entre el imán y el reed. Dos errores distintos, dos distintas.

El primero es angular. Cuando el eje longitudinal del imán forma un ángulo con el eje del sensor, el campo efectivo se reduce drásticamente. La cifra que aparece en documentación técnica es clara: una desviación superior a 15 grados puede reducir el espacio activo efectivo a menos de la mitad de su capacidad nominal. Lo que significa en la práctica: el sensor que en laboratorio cerraba a 25 mm, sobre obra y con 20 grados de desalineación, empieza a fallar a los 10 mm. Cualquier vibración, cualquier golpe de viento, lo abre.

Esto parece exagerado hasta que ves la instalación real. Marcos de puertas pintados y repasados que ya no son perpendiculares. Herrajes que el carpintero "ajustó" con la mano. Cerraduras embutidas que sobresalen y obligan a montar el imán en una esquina rara. Todas estas situaciones generan desviaciones angulares silenciosas que ningún datasheet te avisa porque presuponen que montas el sensor en condiciones de laboratorio.

El segundo error es la desalineación de ejes, especialmente grave en los sensores cilíndricos empotrados. Aquí la tolerancia es de 10 a 12 mm como máximo entre los ejes del imán y del reed. Pasado ese umbral, el campo no cierra de forma fiable. En puertas de paso residenciales con holgura mecánica normal, este margen se come solo con el juego natural de la puerta. Por eso el ajuste fino durante la instalación no es opcional.

¿Cómo se corrige esto en obra? Dos mecanismos físicos te lo ponen fácil:

• Orificios de montaje ranurados en las carcasas de los sensores de superficie. Permiten deslizar lateralmente el cuerpo del sensor respecto a su base hasta encontrar la posición óptima respecto al imán. Úsalos. Están ahí por algo.
• Espaciadores apilables para corregir el desnivel vertical entre marco y hoja. Combinar 3 mm + 5 mm no es raro cuando el ajuste lo exige.

Portones industriales: el viento como enemigo del Grado 2

Cambiamos de escala, no de problema. En un portón corredero industrial, el viento no es un detalle: es el actor principal. Un portón de 4 metros que balancea 30 mm con una racha moderada está moviendo постоянно la distancia entre el imán y el sensor. Si ahí montas un Grado 2 residencial con GAP de 20 mm, acabas de comprar una suscripción a falsas alarmas con cuota mensual de mantenimiento.

El cálculo es elemental pero casi nadie lo hace. Si el portón oscila ±20 mm con viento medio y ±35 mm con viento fuerte, y el GAP del sensor es de 25 mm, lo que realmente tienes es un sensor que abre y cierra постоянно. La central lo interpreta como evento, lo manda a la CRA, y la CRA lo acaba marcando como "sistema con sabotaje por usuario". Cuando llega el aviso real, también suena, y también lo archivan.

La solución pasa por tres decisiones, todas ellas previas al montaje:

1. Elegir un sensor industrial o blindado con GAP mínimo de 40 mm (los de 50–70 mm son los habituales en portones de nave). Esta es la única respuesta seria.

2. Verificar la holgura mecánica real del portón en condiciones de carga, no en vacío. Un portón nuevo sin peso cierra distinto que el mismo portón tres años después con el cable de acero destensado.

3. Montar el sensor en zonas de mínima oscilación, no donde "cabe". Suele ser cerca del eje vertical del portón, lejos de los extremos donde la palanca del viento es máxima.

El ajuste no termina cuando suena el primer test. Termina cuando sobrevive al primer invierno.

EN-50131-2-6: lo que dice la norma y lo que tu instalador debería haber leído

La normativa europea EN-50131-2-6 es el marco de referencia para los contactos magnéticos de intrusión. No es opcional en proyectos que se precien, y tampoco es decorativa: clasifica los dispositivos por niveles de seguridad y establece qué se puede exigir a cada uno.

En términos prácticos, esto se traduce en dos grados que verás una y otra vez en cualquier especificación seria:

• Grado 2: uso residencial y comercial estándar. Cubre el grueso de viviendas, oficinas y pequeños comercios. El sensor debe mantener sus prestaciones en condiciones ambientales normales y frente a intentos de sabotaje "no profesionales".
• Grado 3: alta seguridad o uso en exteriores expuestos. Exige tolerancias más estrechas, mayor resistencia a la manipulación y comportamiento fiable ante vibración y clima. Aquí no entran los sensores de superficie genéricos: entran los industriales, los blindados, los cilíndricos de calidad contrastada.

Lo que la norma te está diciendo, traducido al lenguaje de obra, es simple: si tu instalación está en un Grado declarado, los componentes deben responder a ese Grado. No puedes declarar Grado 3 en proyecto y montar Grado 2 en obra porque era lo que tenías en el almacén. No puedes instalar un sensor industrial en un marco metálico sin camisa y pretender que cumple. Y no puedes alegar cumplimiento normativo si no has verificado la holgura tras el montaje.

Verificación en obra: el protocolo que separa al profesional del chapucero

Ajustar la holgura no es colocar y probar una vez. Es un protocolo. Si tu instalador no lo aplica, no es instalador: es montador. El proceso mínimo aceptable tiene cinco pasos, todos ellos obligatorios:

1. Comprobación inicial del GAP con calibre sobre la superficie definitiva, no sobre la provisional. Si no tienes calibre, no tienes instalación.

2. Alineación con orificios ranurados, moviendo el sensor hasta la posición óptima respecto al imán. Marcar, fijar y verificar de nuevo.

3. Test de cierre-apertura repetido (al menos 20 ciclos) en condiciones reales de uso, включая apertura lenta y apertura brusca.

4. Test de vibración golpeando el marco con la palma de la mano. Si el sensor dispara con la vibración, el ajuste no es válido, por bonito que quede el cableado.

5. Re-verificación tras 30 días de uso, cuando la madera haya asentado, las bisagras se hayan posicionado y el metal haya mostrado su comportamiento real bajo temperatura.

Lo que no se mide no se puede mantener. Y lo que no se mantiene, acaba fallando el día que más lo necesitas.

La advertencia que nadie quiere escuchar

Hay un patrón que se repite en todas las instalaciones fallidas que he auditado: el instalador montó, probó una vez, cobró y se fue. Nadie volvió a verificar la holgura en seis meses. Nadie comprobó que el portón, con el frío del invierno, se había contraído lo justo para llevar el imán al borde del GAP. Nadie revisó que los espaciadores de plástico, con dos años de sol y lluvia, habían cedido un milímetro. Nadie.

Una alarma sin mantenimiento de holgura no es un sistema de seguridad. Es un objeto decorativo que pita. Si has llegado hasta aquí, ya sabes lo que hay que comprobar, en qué cifras moverte y por qué cada milímetro cuenta. Lo que hagas con esa información es, literalmente, lo que va a separar un susto evitable de un disgusto que no se repite.
