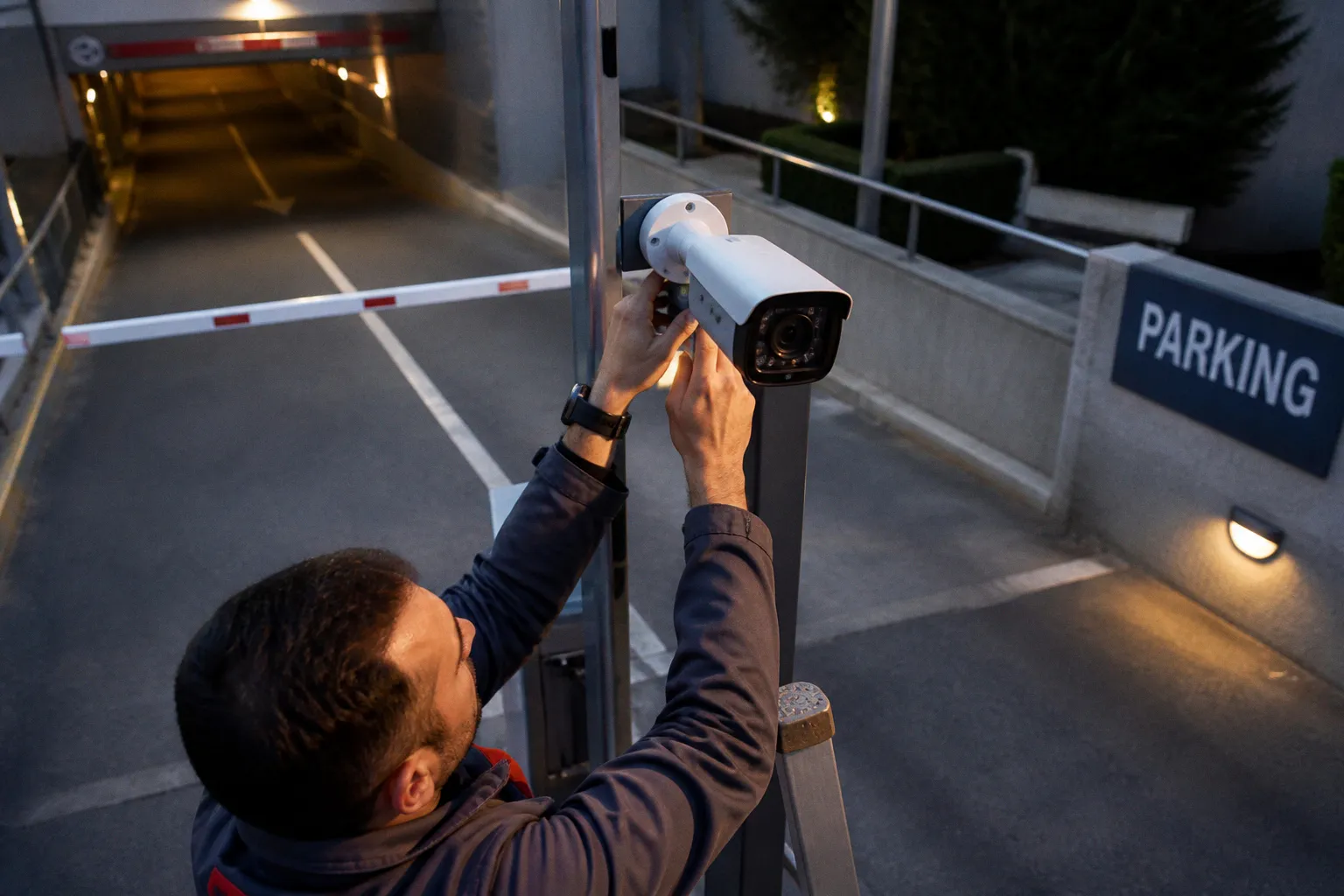

Cámaras de lectura de matrículas: fases de su instalación

La imagen parecerá nítida en el monitor, el fabricante mostrará una demostración perfecta y el instalador dará por terminado el trabajo. Después llegará la noche, aparecerán los faros, cambiará el ángulo de entrada o pasará un coche ligeramente descentrado. El sistema fallará justo en el punto crítico: leer la matrícula.

Las cámaras de lectura de matrículas para parkings no son cámaras convencionales con una función adicional activada en el menú. La instalación de un sistema LPR exige estudiar el carril, calcular la distancia de captura, controlar la inclinación de la placa, ajustar la obturación y coordinar la cámara con la barrera. Si asumes que basta con enfocar hacia la entrada, fallará. Y no será un fallo misterioso del algoritmo, sino una negligencia de diseño bastante previsible.

El fabricante vende reconocimiento; el acceso necesita una captura utilizable

En una instalación de videovigilancia convencional, una cámara puede ofrecer una panorámica amplia de la entrada. Para revisar después qué ocurrió, quizá sea suficiente. En un sistema LPR, esa misma imagen puede ser inútil: la matrícula ocupa pocos píxeles, está inclinada, refleja los faros o atraviesa el encuadre a demasiada velocidad.

La diferencia está en el objetivo del sistema. Una cámara para identificar matrículas no tiene que enseñar todo el vehículo ni cubrir la totalidad del aparcamiento. Tiene que producir una secuencia de imágenes en la que la placa aparezca con el tamaño, el contraste y la geometría necesarios para que el software pueda localizarla y procesarla.

El proceso de instalación debe responder, como mínimo, a estas preguntas:

• ¿En qué punto exacto del carril se capturará la matrícula?
• ¿Qué distancia habrá entre ese punto y la cámara?
• ¿Con qué ángulo llegará el vehículo?
• ¿La barrera, un poste o una luminaria invadirán el encuadre?
• ¿Qué ocurre de noche cuando los faros inciden directamente sobre la óptica?
• ¿La red y el grabador podrán asumir el procesamiento adicional?
• ¿Qué acción ejecutará el sistema cuando la matrícula esté autorizada, bloqueada o no reconocida?

Si nadie puede responderlas antes de taladrar la primera pared, todavía no existe un proyecto de control de accesos por matrícula en garajes. Solo hay una cámara esperando que la realidad se adapte a su folleto.

Una cámara LPR no compensa una geometría de instalación deficiente. El algoritmo trabaja con la imagen que recibe, no con la que el comercial prometió.

1. Estudio técnico del entorno: el carril manda

La primera fase consiste en estudiar el entorno físico y el recorrido real de los vehículos. No se empieza eligiendo la cámara por resolución, zoom o número de funciones inteligentes. Se empieza observando el acceso.

En un parking, el carril puede ser recto, curvado, ascendente o compartido por vehículos que entran y salen. La barrera puede estar situada antes o después del punto donde convendría capturar la matrícula. También puede haber columnas, techos bajos, señales, luminarias o elementos metálicos que generen reflejos. Cada una de esas condiciones modifica la instalación del sistema LPR.

Definir el punto de captura

El punto de captura no es necesariamente la línea de la barrera. De hecho, colocar la cámara demasiado cerca de la barrera suele crear varios problemas a la vez: el vehículo todavía está girando, la matrícula queda parcialmente oculta por la propia estructura y el operador pretende leerla mientras el conductor ya está esperando la apertura.

En accesos de aparcamientos y garajes, la distancia habitual de captura se sitúa entre 2 y 7 metros respecto al vehículo, con una altura de montaje aproximada de entre 1,6 y 3 metros. Son rangos de referencia, no una licencia para instalar a cualquier altura dentro de ellos. La distancia efectiva dependerá de la lente, del ancho del carril, del tamaño de la matrícula en la imagen y de la posición final del vehículo.

La cámara debe mirar hacia el punto en el que el coche se detiene o circula de forma más estable. Si el disparo se produce cuando el vehículo está girando, subiendo una rampa o pasando demasiado rápido, el sistema tendrá que resolver movimiento, perspectiva y variaciones de iluminación al mismo tiempo. Eso no es una estrategia: es cargarle al algoritmo una chapuza física.

Revisar la obra y las canalizaciones

Antes de fijar el soporte, conviene comprobar:

• El recorrido de los tubos y cables hasta la cámara, la barrera, el armario de comunicaciones y el grabador.
• La existencia de alimentación y red en el punto de montaje.
• La protección frente a humedad, polvo, golpes y manipulaciones.
• La posibilidad de acceder a la cámara para enfocar y mantenerla sin bloquear el carril.
• La posición de luminarias y proyectores, especialmente los que puedan crear reflejos sobre la matrícula.
• La presencia de elementos móviles, como brazos de barrera o puertas, dentro del campo de visión.
• La estabilidad del soporte y la vibración producida por vehículos pesados o puertas automáticas.

El cableado no debería decidirse después de la óptica. Si el único punto disponible obliga a mirar el carril desde una posición lateral, hay que replantear el diseño antes de comprar equipos. Una canalización cómoda no convierte en válida una perspectiva imposible.

2. Geometría de captura: altura, ángulos e inclinación

La configuración de lector de matrículas depende más de la geometría que de la etiqueta comercial del equipo. Una cámara de alta resolución mal orientada seguirá entregando una matrícula deformada. Y una imagen deformada no se arregla aumentando el número de megapíxeles.

Altura y distancia

La altura de montaje recomendada para accesos de parking suele estar entre 1,6 y 3 metros. En esa franja, la cámara puede observar la matrícula sin quedar demasiado expuesta a golpes, pero manteniendo una perspectiva razonable sobre el vehículo.

La distancia de captura suele encontrarse entre 2 y 7 metros. El instalador debe elegir el punto exacto teniendo en cuenta:

1. El ancho del carril y la posición probable del vehículo.

2. La distancia focal disponible en la cámara.

3. La velocidad de paso.

4. La presencia de una barrera o un lector adicional.

5. El tamaño que ocupará la matrícula dentro de la imagen.

6. La iluminación existente en ese punto concreto.

Montar más alto para proteger la cámara puede parecer prudente. Si el ángulo resultante supera lo admisible, la protección se habrá conseguido a costa de perder la lectura. Esa es la clase de decisión que queda bien en la memoria de obra y mal en el registro de accesos.

Ángulo vertical y horizontal

El ángulo de la cámara respecto a la matrícula debe mantenerse por debajo de 30 grados tanto en el eje vertical como en el horizontal. En parkings de baja velocidad puede tolerarse hasta aproximadamente 45 grados en determinadas condiciones, pero convertir ese máximo en objetivo sería una mala práctica.

Cuanto más lateral sea la cámara, más deformada aparecerá la placa. Cuanto más elevada se sitúe, mayor será la inclinación vertical. En ambos casos, el área útil de la matrícula se reduce y el algoritmo recibe menos información fiable.

La placa debería presentar una desviación inferior a 5 grados respecto a la línea horizontal en el encuadre. Este dato suele ignorarse porque el monitor sigue mostrando una imagen aparentemente correcta. El problema es que el ojo humano puede interpretar una matrícula inclinada; el sistema OCR necesita una captura mucho más controlada.

La barrera no es un detalle decorativo

Cuando la cámara LPR se coloca en el mismo lado del carril que la barrera, debe existir una separación mínima de 30 centímetros entre ambos elementos. La razón es sencilla: el brazo, el poste o el mecanismo pueden invadir el encuadre y ocultar la matrícula en el momento decisivo.

Además, la barrera puede proyectar sombras o reflejos sobre la zona de captura. En algunos accesos, la cámara se instala tan pegada al mecanismo que el sistema funciona cuando el brazo está levantado, pero pierde la lectura cuando está bajado. La instalación se da por buena porque se ha probado con la barrera abierta. Es una prueba incompleta y, en términos prácticos, poco útil.

3. Ajuste óptico y exposición nocturna

La noche separa una instalación profesional de una cámara colocada con prisa. Durante el día, la luz ambiental puede disimular un encuadre mediocre. Cuando oscurece, aparecen los problemas que estaban esperando: matrículas sobreexpuestas, faros que ciegan el sensor, reflejos IR y velocidades de obturación insuficientes.

Las cámaras LPR utilizan iluminación infrarroja reflectante y capturan alrededor de 25 imágenes por segundo para seleccionar la mejor toma y procesarla mediante OCR. La función no consiste en iluminar el acceso como si fuera un escenario, sino en generar una imagen en la que la matrícula conserve el contraste necesario sin convertirse en una mancha blanca.

Enfoque y campo de visión

El enfoque debe realizarse sobre la zona real de captura, no sobre un objeto cercano utilizado como sustituto. El vehículo tiene que ocupar una posición previsible dentro del carril y la matrícula debe quedar dentro del área de análisis con margen suficiente para pequeñas variaciones de trayectoria.

El campo de visión debe ser lo bastante estrecho para que la matrícula tenga presencia suficiente en la imagen, pero no tan cerrado que cualquier vehículo ligeramente desplazado quede fuera. Este equilibrio no se resuelve seleccionando siempre el objetivo más largo. Si el carril es ancho y los conductores no se alinean, un encuadre excesivamente ajustado creará un cuello de botella.

Tampoco conviene usar una cámara panorámica de 360 grados como sustituta de un lector LPR específico. Puede registrar el contexto del acceso, pero no ofrece por sí sola la óptica ni la obturación calibradas que requiere una lectura fiable de matrículas.

Velocidad de obturación

Para congelar el movimiento de la matrícula en condiciones nocturnas, la velocidad de obturación recomendada suele situarse entre 1/500 y 1/1000 de segundo. Si se utiliza una velocidad más lenta, el vehículo puede avanzar lo suficiente durante la exposición como para producir desenfoque horizontal. La matrícula seguirá siendo visible para una persona, pero no necesariamente legible para el algoritmo.

Aumentar la velocidad de obturación reduce la luz disponible. Por eso el ajuste debe coordinarse con la iluminación infrarroja, la sensibilidad del sensor, la distancia de captura y la velocidad real de los vehículos. Subir un parámetro sin revisar los demás es la receta habitual para obtener una imagen oscura o llena de ruido.

La puesta a punto nocturna debería contemplar, al menos, estas comprobaciones:

• Vehículo entrando con los faros encendidos.
• Vehículo detenido frente a la barrera.
• Vehículo desplazado hacia un lateral del carril.
• Matrículas claras y oscuras, dentro de lo posible.
• Diferentes condiciones de iluminación del acceso.
• Barrera cerrada y barrera abierta.
• Lectura durante el día y después del anochecer.
• Registro correcto de la matrícula en el software de control.

No basta con que una matrícula se lea en una captura aislada. El sistema tiene que seleccionar imágenes válidas en una secuencia de aproximadamente 25 fotogramas por segundo. La consistencia importa más que la demostración perfecta de un único vehículo perfectamente alineado.

Si el sistema solo reconoce matrículas limpias, centradas y capturadas de día, no está instalado: está haciendo una demostración.

Faros, reflejos y matrículas problemáticas

La iluminación infrarroja reflectante puede provocar diferencias muy grandes entre una superficie correctamente expuesta y otra saturada. Los faros directos, las placas sucias, las matrículas deformadas y determinadas superficies reflectantes reducen el margen de trabajo del sistema.

No es razonable garantizar una precisión absoluta ignorando estos factores. La función del diseño es reducir las condiciones adversas, no fingir que no existen. Una cámara bien colocada y correctamente ajustada tendrá muchas más probabilidades de lectura que otra instalada contra el ángulo de circulación, pero ninguna configuración convierte una matrícula ilegible en información fiable.

4. Integración con la barrera y el control de accesos

Una cámara LPR no termina su trabajo cuando reconoce una matrícula. El valor operativo aparece cuando esa lectura se integra con el sistema de control de acceso.

La lógica habitual es sencilla: la cámara identifica la matrícula, el software la compara con una lista de autorizados y el sistema envía una orden a la barrera. Pero cada paso puede convertirse en un punto crítico. Si la cámara tarda demasiado en procesar, la barrera puede abrirse tarde. Si la comunicación falla, el vehículo queda detenido. Si el software acepta una lectura dudosa, el sistema habrá transformado un error óptico en una decisión de seguridad.

Definir la lógica antes de conectar

Antes de integrar equipos, hay que fijar qué sucede en cada escenario:

1. Matrícula autorizada: el sistema valida la lectura y envía la orden de apertura dentro de las condiciones establecidas.

2. Matrícula no autorizada: la barrera permanece cerrada y se registra el intento.

3. Matrícula parcialmente leída: la operación debe seguir una política definida, sin convertir cualquier coincidencia aproximada en autorización.

4. Cámara fuera de servicio: el acceso debe disponer de un procedimiento alternativo controlado.

5. Pérdida de red o comunicación con el controlador: la barrera no debería quedar en un estado imprevisible.

6. Vehículo sin matrícula legible: se requiere una actuación manual o un método secundario de identificación.

El sistema no debe tratar todos los resultados como equivalentes. Reconocer una matrícula completa no es lo mismo que obtener una coincidencia parcial. Si el software no distingue esos estados o la configuración los mezcla, el problema estará en la lógica de acceso, no en la cámara.

Posición de la cámara y barrera

La separación mínima de 30 centímetros entre cámara y barrera, cuando comparten lado del carril, evita parte de las obstrucciones visuales. Pero la distancia física no sustituye a la prueba funcional. Hay que comprobar el movimiento completo del brazo y observar si atraviesa la zona de lectura.

También conviene revisar el orden temporal de los eventos. Si la cámara captura cuando el vehículo ya está demasiado cerca de la barrera, la matrícula puede quedar fuera del área útil. Si captura demasiado pronto, la lectura puede corresponder a un vehículo anterior o a otro carril. La configuración de los disparadores, las zonas de detección y el sentido de circulación debe alinearse con el funcionamiento mecánico de la barrera.

En un acceso con entrada y salida próximas, las cámaras para identificar matrículas deben tener una delimitación clara de sus carriles. Una panorámica general puede ayudar a revisar el contexto, pero no debería utilizarse como única prueba de qué vehículo ha generado la orden de apertura.

5. Capacidad de procesamiento: el cuello de botella que nadie mira

El procesamiento de vídeo LPR consume alrededor de cinco veces más recursos de CPU que una cámara de videovigilancia convencional. Este dato cambia la planificación del sistema. No se trata únicamente de instalar una cámara, conectarla a la red y añadir una licencia de software.

La carga puede recaer en la propia cámara, en un servidor, en un grabador de vídeo en red o en una combinación de estos elementos. La arquitectura concreta dependerá del fabricante y del número de canales, pero el principio es universal: cada flujo analizado exige recursos.

Un grabador que funciona correctamente con varias cámaras convencionales puede quedarse corto al añadir canales LPR. El síntoma no siempre será una pantalla congelada. Puede aparecer como retraso en los eventos, pérdida de imágenes, lecturas incompletas o una interfaz que responde con lentitud justo cuando el acceso está saturado.

Qué debe dimensionarse

El dimensionamiento debería incluir:

• Número de cámaras LPR activas de forma simultánea.
• Número de cámaras convencionales que compartirán grabador o servidor.
• Resolución y frecuencia de cada flujo.
• Procesamiento realizado en cámara y procesamiento enviado al servidor.
• Almacenamiento necesario para las imágenes y eventos.
• Ancho de banda disponible en el tramo de red.
• Tiempo de respuesta aceptable para accionar la barrera.
• Capacidad de registrar lecturas, coincidencias y fallos de comunicación.

No es necesario convertir el proyecto en una sala de servidores para un acceso pequeño, pero sí evitar la costumbre de sumar dispositivos sin recalcular la carga. La etiqueta de compatibilidad del grabador no demuestra que pueda procesar todos los canales en las condiciones reales de trabajo.

La red también forma parte del sistema de seguridad

Una cámara puede estar perfectamente enfocada y aun así entregar un servicio deficiente si la red introduce retrasos o pérdidas. El enlace hasta el grabador, el controlador de la barrera y el sistema de gestión debe ser estable. Las pruebas deben hacerse con el número real de equipos conectados, no con la cámara aislada en una mesa.

En instalaciones con varios accesos, conviene separar mentalmente tres funciones:

• La cámara genera la imagen y la lectura.
• El sistema de gestión decide qué significa esa lectura.
• El controlador ejecuta la acción sobre la barrera.

Cuando todas esas funciones se mezclan sin documentar, localizar un fallo se vuelve innecesariamente difícil. Y un sistema que nadie puede diagnosticar sin llamar al fabricante es un sistema dependiente, no necesariamente un sistema bien diseñado.

Una secuencia de instalación que evita improvisaciones

La instalación física y la configuración deberían seguir un orden lógico. No porque el orden tenga algo de ceremonial, sino porque cada fase condiciona la siguiente.

1. Levantar las medidas del acceso

Anota la altura disponible, la distancia entre la cámara y la zona de captura, el ancho del carril, la posición de la barrera y los obstáculos del encuadre. También hay que identificar si el vehículo se detiene siempre en el mismo punto o si su posición varía mucho.

2. Elegir el punto de captura

Selecciona una zona en la que el vehículo esté razonablemente alineado y la matrícula sea visible durante varias imágenes. Evita colocar el punto de lectura justo en el vértice de un giro o en una rampa donde la inclinación del vehículo altere la perspectiva.

3. Instalar soporte, alimentación y red

El soporte debe resistir vibraciones y mantener el encuadre con el paso del tiempo. La alimentación y la red deben quedar protegidas y accesibles para mantenimiento, pero no expuestas a manipulaciones sencillas.

4. Ajustar el encuadre

Comprueba que la cámara queda dentro de los rangos de altura y distancia previstos. Después corrige los ángulos vertical y horizontal para mantenerlos por debajo de 30 grados cuando sea posible. La matrícula debería conservar una desviación inferior a 5 grados en la imagen.

5. Configurar la óptica y la obturación

Ajusta el enfoque sobre la zona real de captura, calibra el campo de visión y establece una velocidad de obturación nocturna en el rango de 1/500 a 1/1000 de segundo, modificándola según la iluminación y la velocidad de paso.

6. Probar la lectura en diferentes condiciones

Realiza pruebas de día y de noche, con la barrera en sus dos posiciones y con vehículos situados de forma no perfectamente ideal. Si solo se prueba con una matrícula limpia, centrada y detenida, se está validando el escenario más fácil, no la instalación.

7. Integrar y documentar

Registra la lógica de autorización, los eventos de lectura, las condiciones de fallo y el procedimiento alternativo. Documenta también el enfoque, el punto de captura, la configuración de red y los parámetros principales. Sin esa información, cualquier intervención futura empezará de cero.

Lo que una cámara LPR no puede arreglar

Hay límites que deben quedar claros desde el principio. Una cámara de videovigilancia convencional no se convierte automáticamente en un lector de matrículas eficaz porque el software incluya una opción LPR. Tampoco una cámara panorámica de 360 grados sustituye sin más a una óptica diseñada para capturar placas en movimiento.

El sistema tendrá dificultades si la matrícula está sucia, deformada, oculta o sometida a un encandilamiento directo. También puede perder fiabilidad cuando el vehículo circula fuera de la trayectoria prevista o cuando la placa aparece con una inclinación excesiva. Negar estos condicionantes no mejora el proyecto; solo retrasa el momento en que el fallo se hará evidente.

La solución, cuando el entorno no permite una geometría adecuada, puede pasar por modificar la posición de la cámara, instalar iluminación complementaria, reducir la velocidad del acceso, reorganizar la barrera o añadir un método de verificación. Lo que no debería hacerse es mantener una instalación físicamente deficiente y esperar que una actualización de firmware la convierta en otra cosa.

El mantenimiento no es el epílogo: es parte de la lectura

El ajuste inicial no queda congelado para siempre. Una cámara exterior acumula polvo, puede desplazarse por vibraciones, sufrir condensación o quedar parcialmente tapada por nuevos elementos del entorno. En un parking, además, cambian las condiciones de iluminación, se sustituyen luminarias y se modifican los recorridos de los vehículos.

El mantenimiento debe incluir la limpieza de la óptica, la revisión del soporte, la comprobación del encuadre, la verificación nocturna y la consulta de los registros de lectura. Si los eventos empiezan a mostrar más matrículas incompletas, duplicadas o no reconocidas, no conviene limitarse a reiniciar el equipo. Hay que revisar la imagen que está llegando al sistema.

También debe comprobarse la comunicación con la barrera y el rendimiento del hardware. Un sistema que registra correctamente durante meses puede degradarse cuando se añaden cámaras, se amplía la lista de matrículas o se modifica la configuración de grabación. El cuello de botella puede aparecer en la óptica, en la red, en el servidor o en la propia lógica de control.

La conclusión es poco amable, pero bastante útil: instalar cámaras de lectura de matrículas no consiste en colocar un dispositivo frente a un carril. Consiste en construir una cadena precisa entre vehículo, geometría, iluminación, procesamiento y barrera. Si una de esas piezas se deja al azar, el sistema puede seguir mostrando imágenes y aun así dejar de cumplir su función.

Y si después de la puesta en marcha nadie revisa esa cadena, la instalación no estará mantenida. Estará simplemente esperando su próximo fallo.
