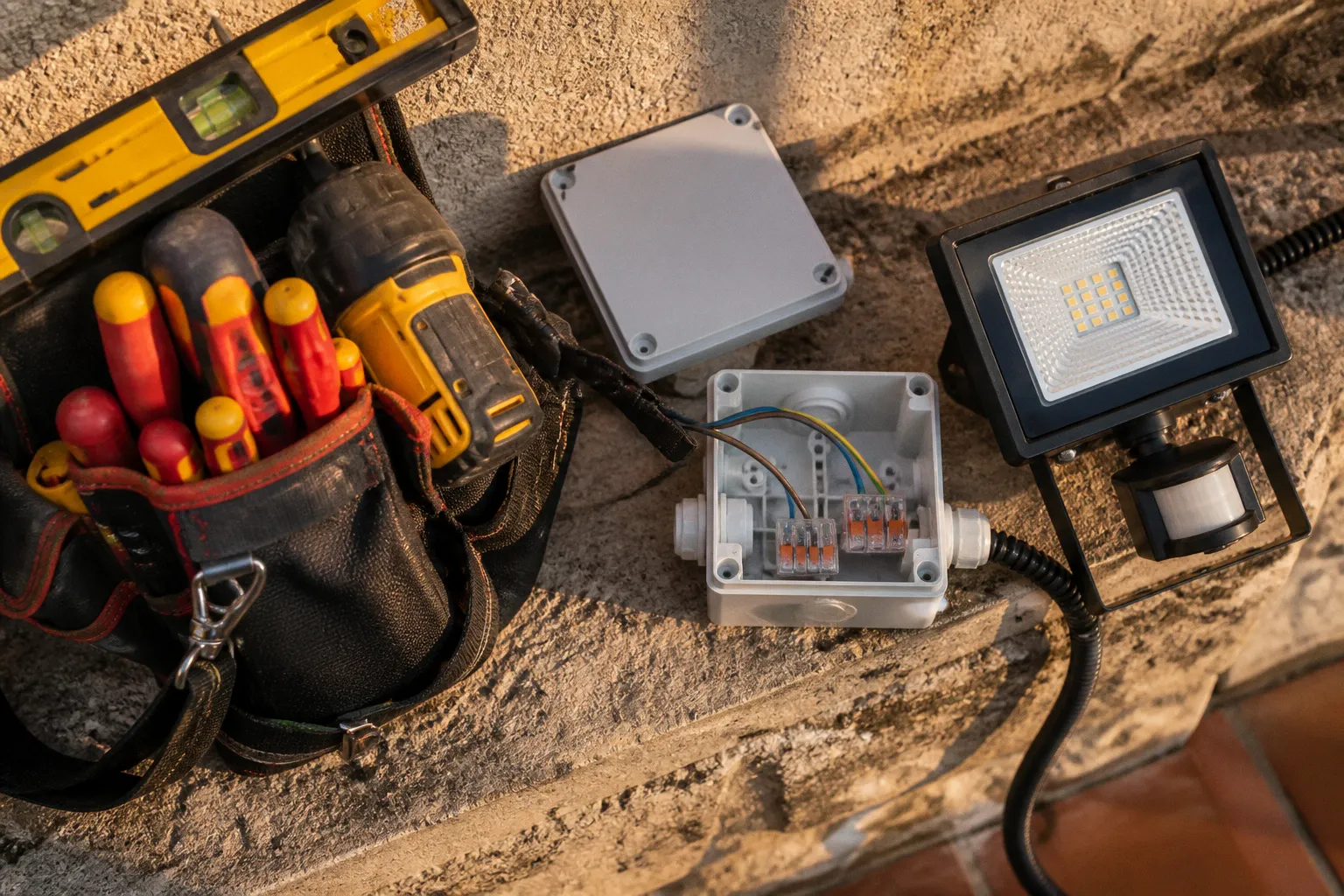

Proyectores LED exteriores: fases para su instalación

También puede convertirse en un punto de fallo permanente si se instala con el cableado expuesto, el sensor apuntando a una ventana y el soporte sujeto a un paramento que no aguanta ni su propio peso.

El problema rara vez está en el LED. El cuello de botella suele aparecer en la instalación: conexiones húmedas, tierra omitida, detector mal orientado o potenciómetros ajustados sin entender qué controla cada uno. El fabricante vende potencia, alcance y ahorro. Tú necesitas que el equipo encienda cuando debe, permanezca seco y no dispare la luz toda la noche por culpa de una rama moviéndose delante del sensor.

La instalación de proyectores LED exteriores debe plantearse por fases: seguridad eléctrica, fijación, conexionado estanco, configuración y comprobación final. Saltarse una de ellas es la manera más rápida de fabricar una avería que después se atribuirá injustamente al aparato.

Antes de tocar un cable: seguridad eléctrica y preparación

La primera fase no empieza con el taladro. Empieza en el cuadro eléctrico.

Hay que desconectar el suministro general o, como mínimo, el magnetotérmico que protege el circuito sobre el que se va a trabajar. No basta con apagar el interruptor de la pared. Ese interruptor puede cortar una fase, un retorno o nada que se parezca a lo que estás suponiendo. Si asumes que el circuito está sin tensión porque una lámpara se ha apagado, fallará el procedimiento y la instalación quedará expuesta a un accidente.

La secuencia razonable es sencilla:

1. Desconecta el magnetotérmico correspondiente al circuito exterior. Si no está correctamente identificado, desconecta el suministro general.

2. Impide que otra persona lo vuelva a conectar mientras trabajas.

3. Comprueba la ausencia de tensión con un instrumento adecuado antes de manipular los conductores.

4. Revisa el estado del cableado existente: aislamiento agrietado, humedad, empalmes improvisados o conductores demasiado cortos son señales para detener el montaje.

5. Comprueba que el proyector es apto para exterior y que sus entradas de cable permiten realizar un cierre estanco.

La identificación habitual de los tres conductores es la siguiente:

Los colores ayudan, pero no sustituyen la comprobación. En instalaciones antiguas, reformas mal ejecutadas o cajas reutilizadas, el color puede no corresponder con la función real. Confiar ciegamente en una funda azul es una negligencia, no un método de diagnóstico.

La toma de tierra tampoco es un accesorio decorativo. Si el proyector tiene carcasa metálica y el diseño contempla conexión de protección, debe conectarse correctamente. El hecho de que el equipo funcione al unir fase y neutro no significa que la instalación sea segura. Significa únicamente que has conseguido encenderlo.

Elegir el proyector según la zona, no según la cifra más grande

La potencia habitual para jardines, accesos y zonas de paso suele moverse entre 30 y 60 W. En fachadas grandes, patios industriales o naves puede ser necesario subir de potencia, pero colocar más vatios no corrige un mal planteamiento óptico.

Un haz de entre 60° y 120° puede ser útil para cubrir una superficie amplia, aunque la elección depende de la distancia al área que se quiere iluminar. Un haz demasiado abierto puede producir una luz plana y poco útil; uno demasiado cerrado puede dejar fuera precisamente el recorrido que se pretendía vigilar.

Antes de fijar nada, define tres puntos:

• Qué zona debe iluminarse: puerta, paso lateral, garaje, escalera, jardín o perímetro.
• Desde dónde se detectará el movimiento: el sensor no trabaja igual si la persona cruza el campo lateralmente que si se acerca directamente.
• Qué elementos pueden interferir: ventanas, piscinas, vehículos, ramas, salidas de aire caliente o equipos que cambien de temperatura.

El detector PIR responde a variaciones de radiación infrarroja. No está identificando personas como una cámara ni comprende tus intenciones. Detecta cambios térmicos dentro de su campo. Si lo colocas mirando hacia una fuente de calor o una superficie reflectante, le estás pidiendo precisión en un entorno diseñado para provocar errores.

Un sensor mal orientado no es menos inteligente: simplemente está obedeciendo a un entorno mal planteado.

Montaje físico: el soporte es parte de la seguridad

El montaje de proyectores LED de seguridad se suele tratar como una cuestión estética: que quede recto, que no moleste y que el cable no se vea demasiado. Es un enfoque corto. El soporte tiene que resistir el peso del proyector, las vibraciones, el viento y las dilataciones propias del exterior.

La superficie determina el tipo de fijación. No se instala igual sobre hormigón, ladrillo macizo, bloque hueco, madera o una fachada revestida con aislamiento. Un taco elegido por costumbre puede sujetar bien durante unas semanas y desprenderse cuando aparezcan vibración, lluvia y cambios de temperatura.

Cómo preparar la ubicación

La zona elegida debería cumplir varias condiciones:

• Permitir una fijación firme y estable.
• Evitar puntos donde el agua se acumule alrededor de la carcasa o de la entrada del cable.
• Mantener el sensor libre de obstáculos próximos.
• Facilitar el acceso posterior para ajustar o mantener el equipo.
• Evitar que el haz apunte directamente a ventanas o zonas donde pueda causar deslumbramiento.
• Dejar suficiente recorrido de cable para realizar una conexión limpia, sin tensión sobre los bornes.

El proyector no debe quedar sujeto por el propio cable. Si el conductor tira del equipo, la presión acabará trasladándose a la entrada, al prensaestopas o a la caja de conexión. Ese es el tipo de detalle que no aparece en la fotografía del catálogo y sí aparece en el primer día de viento fuerte.

Marca los puntos del soporte y perfora con la herramienta adecuada al paramento. Retira el polvo del taladro antes de colocar los tacos y utiliza tornillería compatible con el ambiente exterior. En zonas húmedas o próximas al mar, la corrosión de tornillos y abrazaderas no es una posibilidad remota: es una variable de diseño.

No selles de forma indiscriminada todos los huecos con silicona. Un sellado mal planteado puede ocultar una entrada de agua, acumular humedad o impedir el drenaje previsto por el fabricante. La estanqueidad debe conseguirse mediante prensaestopas, juntas, cajas y conectores adecuados, no mediante una montaña de masilla aplicada para tapar una chapuza.

Orientación del foco y del sensor

La orientación del proyector y la del sensor deben considerarse por separado. El foco puede apuntar a una puerta, mientras el detector cubre el acceso lateral que conduce hasta ella. Si ambos quedan alineados sin analizar el recorrido, el sistema puede encenderse demasiado tarde: ilumina cuando la persona ya está delante de la puerta, no cuando entra en el área de aproximación.

La detección suele ser más eficaz cuando el movimiento cruza el campo del sensor. Un desplazamiento frontal puede ofrecer menos variación térmica aparente y reducir la respuesta, dependiendo del diseño del detector.

No existe una altura universal que sirva para todos los fabricantes y situaciones. El alcance del sensor puede variar según el modelo, con equipos que cubren desde distancias cortas hasta aproximadamente 12 metros. La altura, el ángulo, la temperatura ambiente y los obstáculos modifican el resultado. Por eso la instalación debe prever un ajuste posterior y no tratar la ficha comercial como una medición garantizada en cualquier patio.

Conexionado estanco: el punto crítico que arruina instalaciones enteras

La humedad es el enemigo más persistente de un proyector exterior. No suele entrar con una escena dramática. Se filtra por una entrada de cable mal cerrada, condensa dentro de una caja o avanza por un conductor hasta una conexión que nadie protegió correctamente.

Las conexiones exteriores deben alojarse en cajas de empalme o conectores estancos con una protección mínima recomendada de IP65 o superior. Para un proyector expuesto directamente a la lluvia, la elección habitual se mueve entre IP65 e IP66, según el grado de exposición y las condiciones del lugar.

La diferencia entre una conexión interior y una conexión exterior no es envolver el empalme con cinta aislante. La cinta puede deteriorarse, despegarse o dejar canales por los que avance el agua. Una conexión estanca necesita una envolvente diseñada para mantener la protección y una entrada de cable correctamente cerrada.

Esquema de conexión del proyector LED exterior

El conexionado estándar incluye tres conductores:

• La fase de la red se conecta al borne de fase del proyector.
• El neutro de la red se conecta al borne de neutro.
• La toma de tierra se conecta al terminal de protección del equipo cuando está presente.

En muchos proyectores con sensor, el detector ya viene integrado en el propio cuerpo y el fabricante identifica los terminales mediante letras, símbolos o colores. Hay que seguir el esquema específico del modelo. No conviene trasladar automáticamente el cableado de otro foco solo porque la carcasa parezca idéntica.

Si el equipo incluye un cable de salida ya preparado, no se debe cortar o prolongar sin analizar cómo queda resuelta la estanqueidad. Cada unión adicional es un nuevo punto crítico. Cuantos más empalmes se añaden, más posibilidades existen de que uno quede sin alivio de tensión, mal cerrado o expuesto a condensación.

Una preparación limpia debería contemplar:

1. Llevar el cable hasta una caja o punto de conexión protegido.

2. Mantener la longitud suficiente para trabajar sin forzar los conductores.

3. Introducir el cable mediante prensaestopas o sistema estanco compatible.

4. Conectar fase, neutro y tierra en sus bornes correspondientes.

5. Asegurar que ningún hilo de cobre queda suelto fuera del terminal.

6. Cerrar la caja y comprobar que la junta queda correctamente asentada.

7. Fijar el cable para que no transmita tirones al proyector ni a la caja.

Si la caja queda en una zona donde recibe lluvia directa, no basta con que la tapa parezca cerrada. La protección IP depende del conjunto: carcasa, junta, entradas, tapones y método de montaje. Una caja IP65 pierde su función si se perfora con un agujero mayor que el prensaestopas o si se deja una entrada inutilizada sin obturador.

La estanqueidad no se consigue al final con cinta: se diseña desde el recorrido del cable hasta el cierre de la caja.

El cableado que el fabricante no enseña en la fotografía

Conviene evitar tendidos donde el cable quede apoyado sobre el suelo, atrapado bajo una piedra o doblado en un ángulo agresivo junto a la entrada del proyector. En jardines, el cable también debe quedar protegido frente a golpes de herramientas, raíces, animales y futuras tareas de mantenimiento.

Cuando el cable atraviesa una pared, el paso debe quedar protegido y sellado de forma compatible con la instalación. El agua puede desplazarse por gravedad, pero también por capilaridad a través del propio cable si el recorrido y la entrada están mal resueltos. Una pequeña curva de goteo antes de la entrada puede ayudar a que el agua no avance directamente hacia la caja, pero no sustituye a un prensaestopas ni a una envolvente estanca.

En caso de duda sobre la sección del conductor, la protección del circuito o la compatibilidad con una instalación existente, el trabajo debe revisarlo un instalador cualificado. El aspecto exterior del proyector no permite deducir si la línea está correctamente protegida.

Configuración del sensor: SENS, TIME y LUX no son decoración

Una vez fijado y conectado el equipo, llega la fase que muchas instalaciones resuelven girando las tres ruletas al azar. Después se concluye que el sensor es malo porque se enciende de día, no detecta a tiempo o permanece activo durante minutos.

Los controles más habituales son:

• SENS: ajusta la sensibilidad o el alcance de detección.
• TIME: determina cuánto tiempo permanece encendido el proyector después de detectar movimiento.
• LUX o crepúsculo: establece el nivel de luz ambiental a partir del cual el sensor permite o bloquea la activación.

El rango habitual del temporizador puede ir aproximadamente de 10 segundos a 15 minutos, aunque cada modelo puede ofrecer valores distintos. El ajuste correcto depende del uso. Para un paso breve, un tiempo largo desperdicia energía y multiplica las horas de funcionamiento. Para una entrada donde se necesita localizar una cerradura o abrir una puerta, un tiempo demasiado corto obliga a trabajar a oscuras antes de terminar.

Ajuste recomendado por fases

La calibración debe hacerse con el equipo instalado y con el entorno real, no sujetándolo en la mano dentro del garaje.

1. Coloca inicialmente SENS en una posición intermedia. Si empiezas con la máxima sensibilidad, cualquier detección lateral, rama o fuente térmica puede confundir el diagnóstico.

2. Ajusta TIME a un periodo corto o medio. Así podrás repetir las pruebas sin esperar varios minutos en cada intento.

3. Configura LUX para que el proyector no se active con luz diurna si esa no es la función buscada.

4. Sal del área de detección y espera a que el temporizador termine.

5. Cruza el campo del sensor por el recorrido habitual de las personas.

6. Modifica un solo control cada vez y repite la prueba.

Cambiar los tres potenciómetros simultáneamente es una forma eficaz de no saber qué has corregido. La calibración necesita método, no entusiasmo.

El ajuste de LUX merece especial atención. Un proyector puede funcionar perfectamente y, sin embargo, encenderse a plena luz del día porque el umbral crepuscular está configurado demasiado alto. En ese caso no hay una avería: hay una configuración incoherente con el objetivo de ahorro.

El ajuste de SENS tampoco debe llevarse siempre al máximo. Más alcance no equivale automáticamente a más seguridad. Un sensor con exceso de sensibilidad puede detectar movimientos fuera de la zona útil y generar activaciones constantes. El resultado es una luz que pierde su función de aviso y se convierte en ruido visual.

Cómo evitar falsos positivos y zonas sin cobertura

Los falsos encendidos no son una molestia menor. Si se repiten durante horas, reducen la vida útil del sistema, consumen energía y terminan provocando que alguien desconecte el proyector. Un dispositivo que se ha vuelto irritante deja de ser una medida de seguridad.

El sensor no debería apuntar directamente hacia:

• Ventanas que reciban cambios fuertes de temperatura o reflejos.
• Piscinas, estanques u otras superficies de agua.
• Calderas, chimeneas, salidas de aire caliente o unidades exteriores que expulsen calor.
• Ramas y hojas que se muevan con el viento.
• Viales con tráfico o zonas donde pasen personas fuera del perímetro que se quiere controlar.
• Superficies muy reflectantes que puedan alterar el comportamiento del haz o del sistema de detección.

La vegetación merece una revisión específica. Un árbol que hoy parece inmóvil puede convertirse en una fuente continua de activaciones cuando cambie el viento. Si el detector queda detrás de una rama, la solución no es reducir la sensibilidad hasta que deje de detectar también a las personas. La solución es despejar el campo o cambiar la orientación.

También hay que distinguir entre un falso positivo y una detección correctamente provocada por un área mal delimitada. Si el sensor cubre parte de la acera pública, el acceso del vecino o el camino de vehículos, se activará cuando alguien pase por allí. El equipo no ha fallado; el diseño del área de detección sí.

Prueba nocturna y comprobación final

La luz del día permite comprobar el movimiento y la respuesta del sensor, pero no siempre permite valorar el resultado lumínico. La prueba final debe hacerse en condiciones de oscuridad y con el entorno habitual.

Comprueba:

• Que el foco ilumina la superficie prevista y no deslumbra a las personas que se aproximan.
• Que la detección se produce antes de llegar al punto crítico, como una puerta, una escalera o un cambio de nivel.
• Que el proyector no se activa por el paso fuera de la zona que debe proteger.
• Que el tiempo de encendido es suficiente sin quedar sobredimensionado.
• Que el sensor permanece estable cuando no hay movimiento.
• Que la carcasa, la caja y las entradas de cable quedan protegidas frente a lluvia y condensación.
• Que el cable no queda sometido a tensión ni roza con aristas.
• Que la tierra está conectada y que el circuito dispone de su protección correspondiente.

Si después de varios ajustes el detector sigue activándose sin causa aparente, no conviene seguir girando los mandos indefinidamente. Hay que revisar la orientación, las fuentes térmicas, la humedad, el cableado y la compatibilidad del propio sensor con el entorno. A veces el problema no se corrige con configuración porque nace de la ubicación.

Lo que promete el fabricante frente a lo que necesita la instalación

La publicidad suele destacar tres datos: potencia luminosa, distancia de detección y facilidad de montaje. Son datos útiles, pero incompletos.

El fabricante puede indicar que un sensor alcanza cierta distancia en condiciones concretas. Eso no garantiza el mismo comportamiento en una fachada con obstáculos, una zona húmeda o un jardín con vegetación en movimiento. La cifra de catálogo sirve para comparar modelos; no sustituye al diseño de la instalación.

Tampoco conviene elegir el proyector únicamente por vatios. Para iluminar un pequeño acceso, un modelo sobredimensionado puede generar deslumbramiento y activar el sensor desde demasiados puntos. Para una nave o una fachada amplia, un único foco potente puede dejar sombras y zonas sin cobertura. En ese caso, varios equipos bien orientados pueden ofrecer un resultado más uniforme que uno instalado con la lógica de cuanto más grande, mejor.

Mantenimiento: la fase que decide si la instalación dura

Una instalación exterior no termina cuando se cierra la caja. La lluvia, el polvo, los insectos, la corrosión y las dilataciones modifican el comportamiento del conjunto. El mantenimiento no necesita convertirse en una ceremonia, pero sí debe existir.

Revisa periódicamente:

1. El estado de la carcasa y de las juntas.

2. La entrada de los cables y los prensaestopas.

3. La presencia de condensación dentro del proyector o de la caja.

4. La firmeza del soporte y de la tornillería.

5. La limpieza de la superficie del foco y del área del sensor.

6. El crecimiento de ramas u obstáculos que hayan aparecido después del montaje.

7. El comportamiento del equipo al anochecer y durante el mal tiempo.

8. Las activaciones no deseadas y los tiempos de encendido.

Si aparece agua dentro de la carcasa, no basta con secarla y volver a conectar. Hay que localizar por dónde ha entrado y corregir el origen. Si el aislamiento, los bornes o la placa electrónica han sufrido humedad, la reconexión inmediata puede agravar el daño.

La misma exigencia se aplica a los soportes. Un proyector que vibra modifica el área iluminada y puede desplazar el sensor unos grados, suficientes para cambiar el recorrido detectado. En una instalación perimetral, unos grados no son estética: son cobertura o punto ciego.

La secuencia correcta evita la mayoría de las chapuzas

Instalar un proyector LED exterior con sensor no exige convertir una tarea doméstica en una obra desproporcionada. Exige respetar el orden y no confundir rapidez con calidad.

Primero se corta y verifica la alimentación. Después se elige una ubicación que tenga sentido para la detección y para la iluminación. Se fija el soporte al paramento adecuado, se protege el recorrido del cable y se realiza el conexionado de fase, neutro y tierra dentro de una solución estanca IP65 o superior. Solo entonces se calibra el sensor mediante SENS, TIME y LUX, con pruebas repetidas y un único ajuste cada vez.

El montaje de proyectores LED de seguridad falla cuando se empieza por el taladro y se deja la parte eléctrica para improvisar al final. También falla cuando se instala un detector mirando a una ventana, cuando se omite la tierra porque el foco enciende o cuando se pretende resolver una caja exterior con cinta aislante.

La advertencia final es poco espectacular, pero decisiva: si no se revisa el estado de las conexiones, la fijación y la orientación, el sistema acabará funcionando según las condiciones del tiempo y no según el diseño. Y cuando un proyector exterior depende de la suerte para mantenerse seco, detectar bien y no provocar falsas alarmas, ya no hablamos de automatización. Hablamos de negligencia con iluminación LED.
