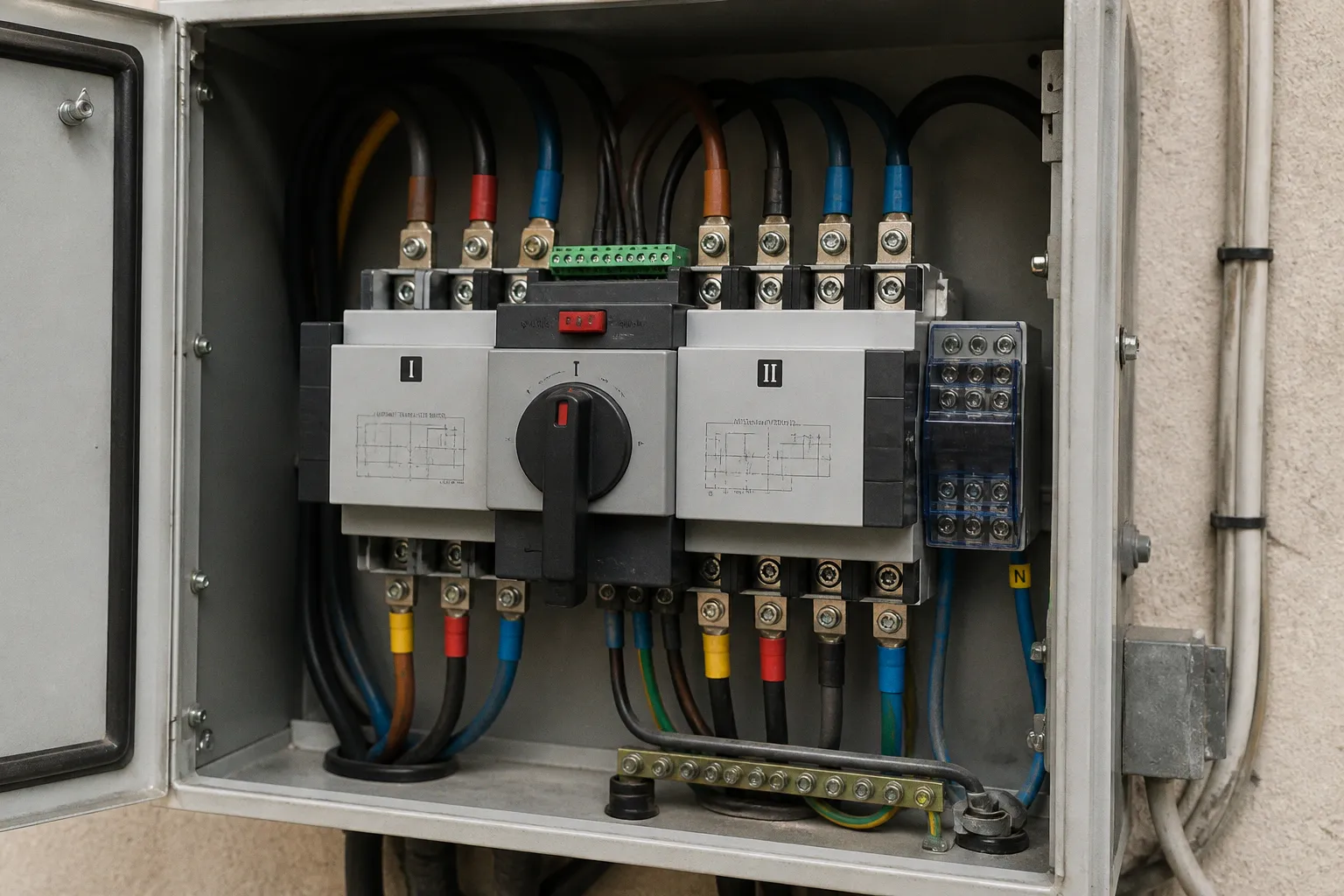

Conmutador de transferencia automática: fases de instalación

El problema es que muchos montajes parecen correctos mientras todo funciona con normalidad. La chapuza aparece cuando se corta la red, arranca el grupo y el sistema tiene que tomar decisiones en segundos.

El conmutador de transferencia automática para generador no es un interruptor grande con dos entradas y una salida. Es el punto crítico que impide que dos fuentes de alimentación queden conectadas al mismo tiempo. Si se asume que basta con copiar un esquema genérico de conexión red-generador, el sistema fallará justo cuando más se necesita: durante un corte, una sobretensión o una intervención de mantenimiento.

La instalación debe realizarla personal cualificado, con el cuadro desenergizado, verificación de tensión cero y comprobaciones específicas del grupo, las protecciones y los conductores. Aquí no hay espacio para la fantasía del “lo monto en una tarde”. Una conexión equivocada puede tener consecuencias graves para las personas y para la propia instalación.

Qué hace realmente un ATS y qué no hace

Un ATS —Automatic Transfer Switch— supervisa la red eléctrica y, cuando detecta una pérdida o una desviación fuera de los límites configurados, ordena el arranque del generador. Después espera a que la tensión y la frecuencia se estabilicen y transfiere las cargas seleccionadas a la fuente auxiliar. Cuando la red vuelve a ser válida, devuelve la carga al suministro principal y detiene el grupo tras un tiempo de enfriamiento.

El orden es importante. Un equipo que conmute demasiado pronto puede conectar un generador todavía inestable. Si conmuta demasiado tarde, ciertos receptores pueden reiniciarse o quedar fuera de servicio más tiempo del previsto. Y si el ATS no garantiza el enclavamiento entre las dos fuentes, el riesgo de retorno de energía deja de ser una hipótesis para convertirse en un defecto de diseño.

La norma de referencia para los equipos de transferencia en baja tensión es la IEC 60947-6-1:2021, aplicable a equipos de hasta 1000 V en corriente alterna o 1500 V en corriente continua. No convierte cualquier caja con dos contactores en un equipo adecuado. La clasificación y las protecciones asociadas importan.

Clases de equipo: PC, CB y CC

La clasificación define qué puede hacer el equipo frente a un cortocircuito:

Confundir estas categorías es una negligencia técnica. Que el fabricante anuncie “transferencia automática” no significa que el equipo proteja por sí mismo toda la instalación. Un ATS de clase PC o CC puede necesitar interruptores automáticos, fusibles y coordinación de protecciones aguas arriba y aguas abajo.

También conviene distinguir el modo de control:

• MTSE: transferencia manual.
• RTSE: transferencia a distancia mediante un controlador externo.
• ATSE: transferencia automática con controlador integrado.

En una vivienda, un cuadro de transferencia automática ATS de pequeño formato puede trabajar en intensidades habituales de entre 6 A y 100 A, pero ese rango no sirve para elegir el dispositivo a ojo. Hay que calcular la intensidad de servicio, la capacidad de corte, el tipo de red, el número de polos y las cargas que se pretenden mantener.

Si el ATS no puede demostrar qué fuente está conectada, qué protección lo respalda y cómo impide la conexión simultánea, no tienes una instalación de respaldo: tienes una avería esperando un apagón.

Primera fase: planificar antes de tocar el cuadro

La instalación empieza bastante antes de abrir el armario eléctrico. Hay que conocer la configuración de la red, el generador y las cargas que permanecerán activas. El objetivo no es alimentar toda la vivienda por orgullo, sino conservar los circuitos realmente necesarios sin llevar al grupo al límite.

Un frigorífico, parte del alumbrado, una bomba de achique, determinados equipos de comunicaciones o una puerta automática pueden tener prioridad. Un horno, una vitrocerámica, un termo eléctrico y un cargador de vehículo eléctrico pertenecen a otra conversación. Si se conectan todos al mismo tiempo, el generador puede disparar sus protecciones o no superar la corriente de arranque de los motores.

La selección se debería documentar antes del montaje. Como mínimo, el instalador tendrá que identificar:

• Potencia nominal y corriente de cada circuito crítico.
• Corrientes de arranque de motores, bombas, compresores y transformadores.
• Tipo de suministro: monofásico o trifásico.
• Tensión nominal y frecuencia, que deben coincidir entre red, ATS y generador.
• Esquema de puesta a tierra y tratamiento del neutro.
• Intensidad asignada del conmutador y capacidad de corte de las protecciones.
• Sección, longitud y recorrido de los cables de potencia y control.
• Espacio disponible en el cuadro y condiciones de ventilación.
• Necesidad de separar las cargas respaldadas en un cuadro específico.

La frecuencia no es un detalle decorativo. Una red de 50 Hz debe coordinarse con un grupo configurado para 50 Hz y con un ATS compatible. Si se mezclan referencias, ajustes o equipos pensados para otra frecuencia, el sistema puede rechazar la fuente auxiliar o comportarse de forma errática.

Ubicación del cuadro de transferencia

La ubicación habitual es cerca del cuadro eléctrico principal, porque allí se concentran la entrada de red y la distribución hacia las cargas. Eso no significa que el ATS pueda colocarse donde quede un hueco. Debe ser accesible para mantenimiento, estar protegido frente a humedad, polvo, golpes y temperaturas incompatibles, y permitir una entrada ordenada de los conductores.

Una ubicación razonable debe cumplir varias condiciones:

1. Acceso para inspección y maniobra. Si para revisar el ATS hay que desmontar media instalación, el mantenimiento ya ha empezado mal.

2. Distancia controlada respecto al generador. Los cables de potencia y control deben seguir recorridos definidos, con separación suficiente frente a interferencias y daños mecánicos.

3. Ventilación y disipación. El equipo no debe quedar encerrado junto a fuentes de calor ni aplastado entre otros elementos.

4. Protección mecánica. Los cables no pueden entrar al cuadro por un borde cortante ni quedar sujetos únicamente por los bornes.

5. Identificación visible. Las entradas de red, generador y salida a cargas deben estar marcadas de forma permanente.

El montaje físico debe quedar nivelado y firmemente fijado. Parece una cuestión menor hasta que una tapa no cierra, un prensaestopas queda forzado o un conductor termina sometido a tracción. En electricidad, los problemas mecánicos suelen convertirse en problemas térmicos.

Segunda fase: desconexión de seguridad y verificación

Antes de cablear, se desconecta el suministro principal y cualquier fuente auxiliar. Eso incluye el generador, las baterías de arranque y, cuando proceda, sistemas fotovoltaicos, inversores o fuentes de alimentación que puedan mantener tensión en alguna parte del cuadro.

La secuencia de seguridad no consiste en bajar un interruptor y confiar en que todo está muerto. Hay que:

• Identificar todas las fuentes que pueden alimentar el cuadro.
• Abrir los dispositivos de corte correspondientes.
• Bloquear y señalizar para impedir una reconexión accidental.
• Verificar la ausencia de tensión con un instrumento adecuado.
• Comprobar el instrumento antes y después de la medición.
• Confirmar la ausencia de tensión entre conductores activos y entre activos y tierra.

La tensión cero se verifica; no se presupone. Un piloto apagado no es una prueba. Un interruptor en posición de desconexión tampoco demuestra que no exista una alimentación secundaria.

El generador merece una atención específica. Aunque esté detenido, puede arrancar por una orden de control, un automatismo remoto o una prueba programada. La batería de arranque y el circuito de mando deben quedar controlados durante el trabajo. Si el instalador no sabe qué señal puede poner en marcha el grupo, no ha aislado correctamente el sistema.

Tercera fase: cableado de red, generador y cargas

La conexión de un conmutador de red automático monofásico suele parecer sencilla porque hay menos conductores que en una instalación trifásica. Esa aparente simplicidad es un cuello de botella: facilita que alguien copie una disposición de bornes de otro modelo y dé por hecho que el esquema es idéntico.

No existe un esquema universal válido para todos los ATS. Cambian el número de polos, el tratamiento del neutro, la lógica de mando, la alimentación del controlador, la señal de arranque y la forma de conectar el generador. El esquema del fabricante debe contrastarse con el esquema real de la instalación, no con una fotografía encontrada en internet.

Entrada de red

La entrada de red llega desde el dispositivo de protección y corte previsto en el cuadro principal. Los conductores deben estar correctamente dimensionados, identificados y protegidos contra sobreintensidades. El ATS no sustituye automáticamente al interruptor general ni a las protecciones de los circuitos.

Hay que prestar especial atención a:

• Correspondencia entre fase, neutro y, en sistemas trifásicos, secuencia de fases.
• Sección y tipo de conductor.
• Apriete de bornes conforme a las indicaciones del fabricante.
• Radios de curvatura y ausencia de esfuerzos mecánicos.
• Separación entre potencia y control.
• Continuidad del conductor de protección cuando corresponda.

Una conexión floja en un terminal es uno de los fallos más comunes y más destructivos. El borne puede calentarse progresivamente, producir chisporroteo, degradar el aislamiento y terminar provocando un arco eléctrico. El cuadro no suele avisar con una alarma elegante; a menudo avisa con olor a plástico quemado.

Entrada del generador

La salida del grupo se conecta al ATS a través de las protecciones y medios de corte definidos en el diseño. La potencia del generador debe ser compatible con las cargas, especialmente con sus corrientes de arranque. Como referencia de diseño, puede ser necesario disponer de un margen de entre 1,25 y 1,5 veces respecto a la corriente de arranque de los motores conectados, pero el cálculo real depende del tipo de carga, el generador y las condiciones de servicio.

El grupo debe entregar una tensión y una frecuencia aceptables antes de que se produzca la transferencia. La automatización no corrige un generador mal regulado. Si la fuente auxiliar oscila, tiene una frecuencia incorrecta o presenta una secuencia de fases incompatible, el ATS debe impedir la conexión o generar una alarma, según el modelo.

El neutro requiere una revisión específica. Según el esquema de conexión y la configuración del generador, puede ser necesario conmutarlo o mantenerlo común. No es una decisión estética ni una preferencia del instalador. Afecta a las protecciones diferenciales, al sistema de puesta a tierra y a la posibilidad de que aparezcan corrientes no deseadas por el conductor de protección.

Salida hacia las cargas seleccionadas

La salida del ATS no debería alimentar sin más todo el cuadro de la vivienda salvo que el sistema esté diseñado para ello. Lo habitual es separar las cargas críticas en un cuadro respaldado o en una distribución claramente identificada.

La selección debe evitar que el generador trabaje permanentemente cerca de su límite. Si se incluyen demasiados circuitos, el arranque simultáneo de varios receptores puede provocar una caída de tensión o el disparo de las protecciones. El resultado será bastante irónico: un sistema comprado para evitar apagones que desconecta las cargas cada vez que intenta alimentarlas.

Una distribución de cargas razonable puede organizarse así:

La gestión de cargas puede hacerse mediante contactores, salidas auxiliares del controlador o sistemas de automatización compatibles. Pero cada elemento añadido aumenta la complejidad y los puntos de fallo. Si se incorpora control inteligente, debe existir un modo manual seguro y documentado.

El cableado de control: donde nacen muchos fallos silenciosos

Los cables de control conectan el ATS con el generador: orden de arranque, señal de generador disponible, estados de fallo, parada de emergencia o alarmas. No deben mezclarse sin criterio con los cables de potencia. Las interferencias, las tensiones inducidas y los errores de identificación pueden provocar arranques intempestivos o impedir la transferencia.

El instalador debe confirmar qué tipo de señal espera el grupo. Algunos equipos trabajan con un contacto seco; otros requieren una entrada o salida con tensión determinada. Conectar una tensión donde el controlador esperaba un contacto libre de potencial puede destruir la electrónica. Asumir que “todos los arranques remotos funcionan igual” es una negligencia bastante cara.

Cada conductor de control debe quedar etiquetado en ambos extremos. La identificación no se hace escribiendo a mano sobre un trozo de cinta que se despega con el calor. Debe resistir el tiempo, las vibraciones y las futuras intervenciones.

El circuito de control también necesita protección adecuada. Una alimentación auxiliar sin fusible, una batería sin desconexión accesible o un cable de señal tendido junto a una línea de potencia sin separación pueden convertirse en el punto crítico de toda la instalación.

El riesgo que no admite discusión: el retorno de energía

El backfeed, o retorno de energía, se produce cuando la energía del generador puede alcanzar la red pública o cuando dos fuentes quedan conectadas de manera indebida. El peligro es mortal para los técnicos que trabajan en la línea suponiendo que está desconectada. También puede dañar el generador, el ATS y los receptores conectados.

El enclavamiento entre red y generador debe ser real, no una promesa comercial. Puede estar integrado en el equipo o resolverse mediante dispositivos compatibles y correctamente coordinados, pero debe impedir físicamente o eléctricamente la conexión simultánea de ambas fuentes.

Hay señales de alarma claras:

• El cuadro utiliza dos contactores sin enclavamiento mecánico verificable.
• El esquema no identifica cómo se bloquea la conexión simultánea.
• El generador se conecta directamente a una toma de la vivienda.
• Se emplea un cable adaptador improvisado para “dar corriente al cuadro”.
• No existe un punto de corte claramente accesible para el grupo.
• El instalador no puede explicar qué ocurre si el generador arranca mientras vuelve la red.
• Se ha eliminado una protección porque “saltaba demasiado”.

Si aparece cualquiera de estas situaciones, no se debe energizar el sistema. El ahorro de una protección o de un equipo adecuado no compensa el riesgo. Ni de lejos.

Ajustes de temporización y coordinación

Un ATS no debería transferir la carga en cuanto detecta una perturbación de unas décimas de segundo. La red puede sufrir una caída breve y recuperarse inmediatamente. Si el generador arranca ante cada microcorte, se desgasta innecesariamente y la instalación puede experimentar conmutaciones repetidas.

Los ajustes habituales incluyen:

• Retardo de arranque ante fallo de red.
• Tiempo de estabilización del generador.
• Retardo de transferencia.
• Tiempo de retorno a red.
• Retardo de parada o enfriamiento del grupo.
• Límites de tensión y frecuencia.
• Número de intentos de arranque.
• Señalización de fallo y bloqueo.

Como referencia, muchos sistemas esperan entre 10 y 30 segundos para que el generador alcance condiciones estables antes de transferir la carga. El valor exacto depende del grupo, el ATS y la naturaleza de los receptores. Un sistema de transferencia compacta puede anunciar tiempos de conmutación de hasta unos 100 milisegundos en determinadas condiciones, pero esa cifra no significa que cualquier instalación vaya a mantener todos sus equipos funcionando sin reinicio.

La lógica debe ajustarse a la instalación, no al folleto. Un servidor, una central de alarma, una bomba y un frigorífico no tienen la misma tolerancia a una interrupción. Si se necesita continuidad sin corte perceptible, quizá el ATS no sea suficiente y haya que incorporar un sistema de alimentación ininterrumpida para las cargas sensibles.

Puesta en servicio: probar como si el corte fuese real

La instalación no termina cuando se aprietan los bornes y se enciende el controlador. La prueba debe simular el fallo real de red y verificar toda la secuencia:

1. Se comprueba visualmente el montaje, la identificación y el cierre del cuadro.

2. Se revisan los aprietes y la ausencia de conductores dañados o mal sujetos.

3. Se confirma la continuidad del conductor de protección y la correcta configuración de las protecciones.

4. Se energiza la fuente principal bajo condiciones controladas.

5. Se verifica que el ATS reconoce la red dentro de los límites configurados.

6. Se simula la pérdida de suministro mediante el dispositivo de corte previsto.

7. Se comprueba que el generador recibe la orden de arranque.

8. Se espera a que tensión y frecuencia se estabilicen.

9. Se observa la transferencia de las cargas críticas.

10. Se restituye la red y se verifica el retorno controlado.

11. Se comprueba el tiempo de enfriamiento y parada del grupo.

12. Se registran alarmas, tiempos, tensiones y cualquier comportamiento anómalo.

No conviene hacer la primera prueba conectando todas las cargas. Primero se valida la secuencia con el sistema descargado o con una carga controlada. Después se incorporan los circuitos críticos de forma progresiva. Si el generador se viene abajo al conectar una bomba, el problema debe localizarse antes de que esa bomba sea necesaria para evitar una inundación.

La prueba debe repetirse en distintas condiciones razonables: pérdida de red, recuperación de red, fallo de arranque del grupo, tensión insuficiente del generador y disparo de una protección. El objetivo no es conseguir una demostración bonita, sino descubrir qué ocurre cuando algo no sale según el catálogo.

Qué debe quedar documentado

Una instalación mantenible necesita documentación. Como mínimo, conviene conservar:

• Esquema unifilar actualizado.
• Manual y referencia exacta del ATS.
• Clase del equipo y características eléctricas.
• Identificación de las cargas respaldadas.
• Ajustes de tensión, frecuencia y temporización.
• Esquema de control del generador.
• Registro de las pruebas de puesta en servicio.
• Fecha de la intervención y responsable técnico.
• Instrucciones para desconectar red y generador de forma segura.

Sin esta información, la siguiente intervención empezará desde cero. Y cuando el siguiente técnico tenga que averiguar qué cable activa el arranque remoto en mitad de una incidencia, la instalación dejará de parecer económica.

Mantenimiento: el fallo aparece cuando nadie está mirando

Un ATS necesita mantenimiento aunque apenas se utilice. Los equipos de transferencia permanecen largos periodos en espera y deben actuar de inmediato cuando se pierde la red. Ese patrón es especialmente traicionero: una instalación puede pasar meses sin mostrar un problema y fallar en el primer apagón serio.

La revisión debería incluir inspección visual, apriete según especificaciones, estado de los conductores, limpieza, ventilación, alarmas, batería del generador y prueba de transferencia. También hay que comprobar que las cargas no hayan cambiado. Añadir un termo, una bomba o un cargador al cuadro respaldado sin recalcular el conjunto modifica las condiciones de trabajo originales.

Los terminales merecen atención recurrente. Las vibraciones del grupo, los ciclos térmicos y la dilatación pueden aflojar conexiones. Una resistencia de contacto pequeña puede producir un calentamiento importante cuando circulan intensidades elevadas durante horas.

La prueba periódica debe realizarse con un procedimiento controlado y con las personas afectadas informadas. Un corte simulado sin avisar puede detener equipos, activar alarmas o dejar inutilizados sistemas automatizados. La seguridad no consiste en probar a ciegas; consiste en probar con un plan.

El mantenimiento no sirve para demostrar que el ATS funciona cuando todo va bien. Sirve para descubrir que no funcionará antes de que llegue el próximo corte.

Lo que promete el fabricante frente a lo que necesita la instalación

El fabricante puede ofrecer arranque automático, transferencia rápida, monitorización remota y compatibilidad con múltiples generadores. Todo eso puede ser útil. Pero ninguna prestación sustituye al cálculo de cargas, al enclavamiento correcto, a la coordinación de protecciones ni a una puesta a tierra coherente.

La transferencia rápida no arregla una fuente auxiliar mal dimensionada. La monitorización remota no corrige un borne flojo. La compatibilidad declarada no elimina la necesidad de verificar el tipo de señal de arranque. Y una aplicación móvil no impedirá el backfeed si el circuito de potencia está mal diseñado.

Antes de aceptar una solución, hay que responder con datos a estas preguntas:

• ¿Qué clase IEC 60947-6-1 tiene el equipo?
• ¿Qué protección externa necesita?
• ¿Qué intensidad nominal y capacidad de corte ofrece?
• ¿Conmuta fase, neutro o ambos?
• ¿Qué tipo de señal necesita el generador?
• ¿Qué ocurre si el generador no arranca?
• ¿Qué ocurre si la red vuelve durante la transferencia?
• ¿Qué cargas quedan excluidas?
• ¿Cómo se realiza el corte de emergencia?
• ¿Qué pruebas y mantenimiento exige el fabricante?

Si la respuesta es “eso ya lo hará el ATS”, el diseño está incompleto.

Conclusión: automatizar no significa eliminar la responsabilidad

La instalación de un conmutador de transferencia automática para generador debe plantearse como un sistema completo: red, grupo, protecciones, distribución, control, puesta a tierra, cargas y mantenimiento. El ATS es una pieza central, pero no es un escudo mágico contra los errores de diseño.

La secuencia correcta pasa por planificar la ubicación, desconectar y verificar la ausencia de tensión, montar el equipo de forma segura, cablear por separado potencia y control, seleccionar las cargas críticas, garantizar el enclavamiento entre fuentes y probar la transferencia bajo condiciones controladas. Después toca documentar y mantener.

Si se escoge el equipo por precio, se copian bornes de una imagen o se conectan todas las cargas “por si acaso”, el cuello de botella aparecerá cuando el generador tenga que arrancar de verdad. Y para entonces ya no habrá margen para corregir la negligencia con tranquilidad.

Un ATS bien instalado no llama la atención. Detecta el fallo, arranca el grupo, transfiere las cargas previstas y devuelve el sistema a la red sin drama. Precisamente esa normalidad es el resultado de un trabajo exigente que no se ve. Lo demás es una instalación esperando su primer desastre.
