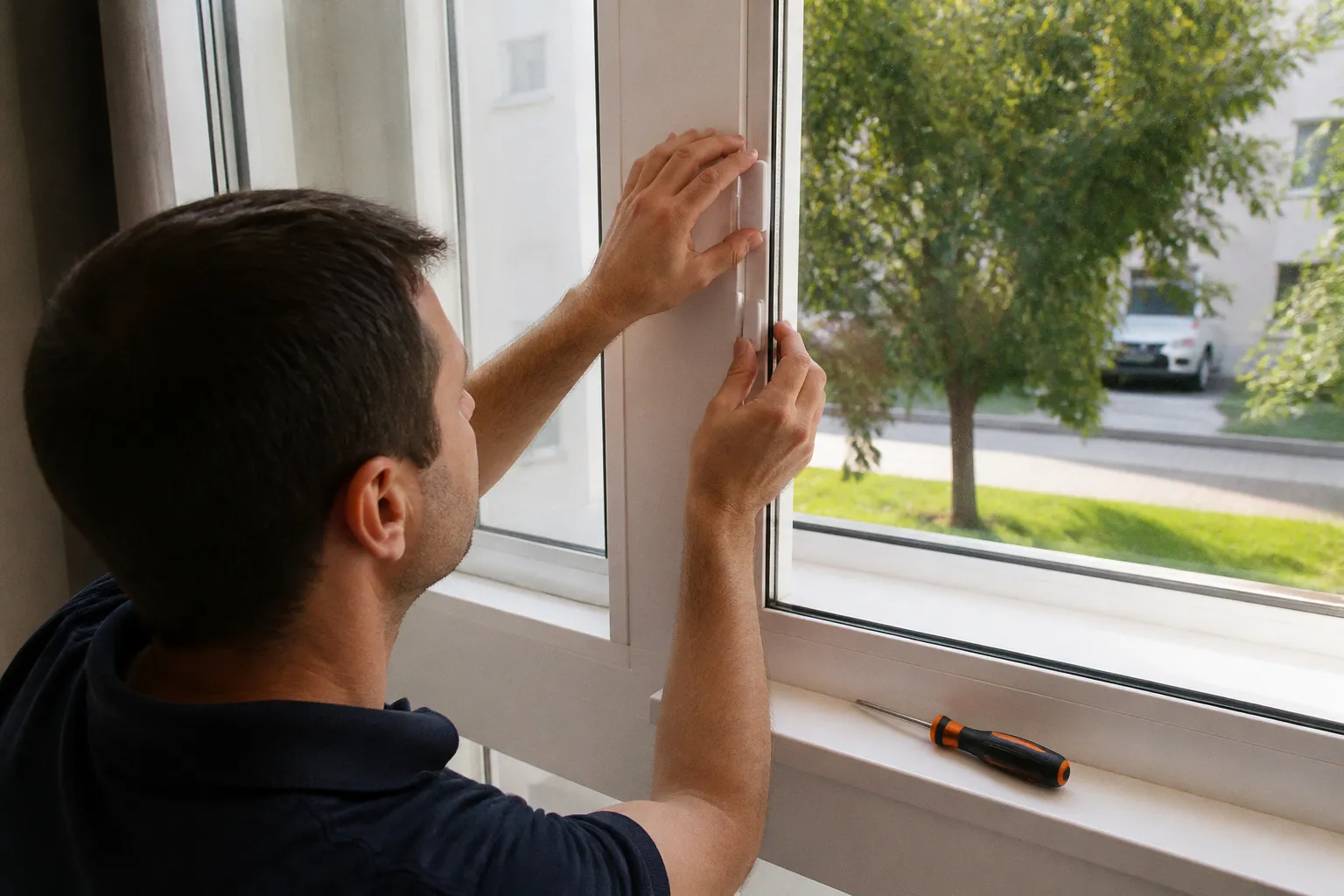

Contactos magnéticos: fases para su montaje en ventanas
Tienes la central emparejada, el sensor recién desempaquetado, el taladro en la mano y cierta prisa por terminar la jornada. Es justo en ese momento cuando se cruza la línea entre una alarma que funciona y una que no.
Si asumes que colocar un contacto magnético en una ventana es trivial, fallará. Y cuando un detector perimetral falla, rara vez avisa: simplemente deja de detectar.
La realidad es tozuda. Una proporción significativa de las revisiones que me toca auditar termina con el mismo cuadro: distancia de holgura sobrepasada, reed pegado sobre perfilería metálica sin separador, imán montado en la cara equivocada de la ventana. Tres patrones de error recurrentes, todos evitables antes de apretar el primer tornillo. Y todos con el mismo resultado operativo: central que pita sin motivo durante semanas, o peor aún, ventana que queda sin supervisión sin que nadie se entere.
Un contacto magnético no protege por estar pegado a la ventana. Protege cuando, con el cierre echado, sigue dando la señal correcta. Si no se mide, no se sabe.
Cómo funciona un contacto magnético y por qué el circuito cerrado no es opcional
Las dos piezas y para qué sirve cada una
Un contacto magnético de ventana se compone de exactamente dos elementos. Por un lado, el reed switch, una ampolla de vidrio con dos lengüetas ferrosas que se tocan cuando hay un campo magnético cercano. Por otro, un imán permanente. Cuando el imán se aproxima, las lengüetas se unen y cierran el circuito; cuando se aleja, el circuito se abre y la central detecta la apertura.
La parte fija, el marco, aloja el reed switch. La parte móvil, la hoja, aloja el imán. Esta distribución no es una manía de manual: viene dictada por el propio cableado. El sensor lleva cable desde el marco, donde se puede canalizar de forma limpia, no desde la hoja, que se mueve y fatigaría la conexión en pocas semanas. Cuando te encuentras una instalación donde el cable asoma desde la hoja, tienes un problema de base que conviene revisar antes que cualquier otra cosa.
Por eso, quien invierte el orden —imán en el marco y reed en la hoja— suele ver funcionar el conjunto unos días, hasta que el cable rompe por fatiga o la persiana desalinea el conjunto. Que ambos sentidos sirvan sobre el papel es una verdad a medias; sobre obra, es una pérdida de tiempo garantizada.
La holgura: una cifra que se mide, no se estima
La distancia máxima de funcionamiento entre reed e imán se mueve, de forma habitual, entre 12 mm y 25 mm dependiendo del modelo. Dentro de ese rango, el circuito permanece cerrado con la ventana cerrada. Si separas las piezas por encima de la holgura máxima del fabricante, aunque sólo sean unos milímetros de más, la fiabilidad cae en picado. Y lo hace de forma silenciosa: a veces abre el circuito demasiado pronto, otras veces lo cierra con margen insuficiente, otras simplemente deja de actuar en uno de cada varios ciclos.
Por eso nadie con dos dedos de frente en este oficio monta un contacto magnético a ojo. Se usa calibre o regla con nonio, y se mide con la ventana en posición de uso habitual: persiana abajo si ésa es la configuración, o arriba si así va a quedar en servicio. La holgura cambia con la persiana, y quien lo dude puede dedicar diez minutos a comprobarlo.
Fases del montaje: lo que el fabricante te resume en tres pasos (y la realidad, en cinco)
Fase 1 — Emparejamiento previo con la central o el hub
Antes de tocar la ventana. Se coloca la pila, se mete el sensor en modo vinculación —un pulsador interno o una manipulación concreta de la pila, según el modelo— y se verifica que la central lo reconoce. Se asigna el tipo de zona adecuado: instantánea, 24 horas, perimetral con retardo, lo que toque según la lógica de la instalación. Si dejas este paso para después del montaje físico, acabarás desmontando. Esa incomodidad basta para justificar hacerlo primero.
Fase 2 — Estudio de la carpintería
Aquí entra el primer punto crítico. Identifica el material del marco: madera, PVC, aluminio, acero. Y, sobre todo, identifica si hay refuerzos ferrosos internos —en carpintería metálica es habitual un alma de acero que no se ve a simple vista—. El campo magnético del imán atraviesa ciertos materiales sin problema (madera, PVC, cristal) y se desvía por otros (acero, hierro fundido, herrajes gruesos). Si atornillas el reed directamente sobre acero desnudo, su comportamiento pasa a depender del humor de la aleación.
Fase 3 — Perforación y posicionamiento
Si el modelo es empotrable, broca de 9 mm y grosor mínimo de perfil de 10 mm. Si es de superficie, adhesivo 3M de calidad industrial —no el rollo genérico de ferretería— o tornillería con taco, eligiendo según el material del marco. La posición recomendada es el lateral vertical de la hoja, no arriba. La parte superior acumula más grasa y, en carpintería de madera, puede hincharse en época húmeda desplazando la alineación.
Fase 4 — Alineación y holgura
Con la ventana cerrada y la persiana en su posición de uso, se mide la distancia entre reed e imán. Apunta la cifra en milímetros en el parte de instalación. No es un capricho documental: es la referencia que te servirá seis meses después, cuando alguien llame diciendo que algo va mal. Si hay que ajustar, se usan cuñas o desplazamientos milimétricos antes de dar por definitiva la instalación.
Fase 5 — Pruebas de apertura, cierre y cobertura RF
Apertura y cierre repetidos, observando el indicador LED del panel. Conviene anotar cuántas activaciones limpias se producen en una secuencia de prueba. Si la cobertura por radiofrecuencia es ajustada —persianas metálicas bajadas, doble cristal de seguridad, marcos aislados— se repite el ciclo dejando la persiana en su posición habitual. La señal entre sensor y central también es susceptible a la carpintería, y se mide, no se supone.
Lo que el fabricante resume como virtud y la obra desmiente
Hay una serie de promesas habituales sobre los contactos magnéticos que conviene poner en duda antes de fiarte.
| Lo que promete la ficha del producto | Lo que pasa en obra |
|---|---|
| Instalación rápida en pocos minutos | Cinco fases, alrededor de una hora por ventana si el marco es problemático |
| Compatible con cualquier tipo de marco | Sobre acero exige separador no ferromagnético, medido y verificado |
| Holgura amplia y flexible | Rango real entre 12 y 25 mm según modelo, siempre medido con calibre |
| Batería de larga duración sin mantenimiento | Indicador de baja tensión operativo; sustitución programada, no a demanda |
| Compatible con persiana metálica | Cobertura RF a verificar con persiana bajada antes de cerrar la instalación |
Marcos ferrosos y separadores: el origen más frecuente de falsos avisos
Insisto porque lo veo en cada auditoría. Cuando el reed se monta sobre acero, el flujo magnético del imán se deriva parcialmente por el propio marco antes de llegar a las lengüetas internas. La consecuencia puede ser doble: detector que dispara sin que se haya abierto la ventana, o detector que pierde sensibilidad y deja de actuar justo cuando conviene. La solución pasa por intercalar un separador no ferromagnético entre reed y marco. El material importa más que la marca: sirven latón, aluminio o plásticos técnicos; jamás acero u otro ferroso como separador. Para el espesor, conviene atenerse a lo que indique la ficha técnica del sensor.
Holgura fuera de rango y deformaciones estacionales
El rango de 12 a 25 mm es la referencia estándar, pero cambia con el material del marco, con la presencia de herrajes próximos y, sobre todo, con el paso del tiempo. La madera se mueve con la humedad; el PVC se dilata con el calor; el aluminio trabaja con los ciclos térmicos. Una instalación correcta en marzo puede quedarse corta en julio. Por eso el mantenimiento programado de una alarma no es opcional, aunque el contrato no lo prevea de forma explícita.
Batería baja: la señalización que solo vale si alguien la respeta
En sensores inalámbricos con tensión nominal de 3 V, el umbral de aviso se sitúa en torno a 2,2 V. A partir de esa tensión, el LED del sensor parpadea con periodicidad y el panel recibe una señal específica. Esa señal marca la diferencia entre un detector que sigue protegiendo y uno que se apaga silenciosamente. Hay quien la desactiva argumentando que resulta molesta a la vista. Si desactivas la señalización de batería baja de los sensores magnéticos, has convertido un componente de seguridad en un objeto decorativo. No es una licencia literaria: es uno de los motivos más frecuentes detrás de una alarma que no saltó cuando tocaba.
La diferencia entre una alarma que protege y una que aparenta protegerla suele estar en el mantenimiento que nadie factura. Si tu contrato no incluye revisión de holgura, batería y cobertura, no tienes un contrato de seguridad: tienes un contrato de presencia.
Mantenimiento: lo que debería figurar en el contrato y rara vez figura
Una vez montado, el contacto magnético no es un componente de instalar y olvidar. Exige rutinas mínimas que cualquier instalador serio debería documentar.
La primera es la sustitución programada de baterías según el consumo declarado por el fabricante. Se anota la fecha de cambio en el panel o en la aplicación; sin fecha registrada, no hay contrato creíble que defender ante un siniestro.
La segunda es la revisión periódica de la holgura. Con el material del marco y la climatología local, una variación de un par de milímetros en un año es esperable. Si la holgura sale del rango, hay que reubicar el reed o el imán. Recolocarlos a ojo no vale; ya se ha dicho.
La tercera, la comprobación de cobertura por radiofrecuencia. Las persianas, los cristales dobles o cualquier reforma posterior pueden debilitar la señal entre el sensor y la central. Conviene verificarlo en cada revisión anual, no esperar a la llamada del cliente.
Cierre: por qué la alarma "no funciona" cuando le toca
Cuando una alarma no avisa, el dedo suele apuntar a la central, a la aplicación móvil o al software de gestión. La experiencia de campo dice otra cosa. Una proporción significativa de los avisos fallidos en alarmas perimetrales residenciales termina en el detector de ventana: batería agotada sin aviso, holgura descompensada por el clima, reed sobre acero sin separador. El patrón se repite con independencia de marcas, presupuestos y niveles de calidad, porque el origen no es el producto: es la instalación.
Lo que se aprende después de auditar decenas de estos sistemas es que el contacto magnético sigue siendo el componente más fiable y, al mismo tiempo, el peor montado del perímetro. Pocas piezas tan simples pueden generar tantos problemas cuando alguien decide ahorrar cinco minutos. Si estás a punto de montar uno y todavía crees que va a ser un tornillo y un adhesivo, vuelve a leer este texto. O, mejor aún, déjale el montaje a alguien que ya haya visto fallar a uno mal puesto.
