Interferencias en cableado domótico: 4 formas de evitarlas

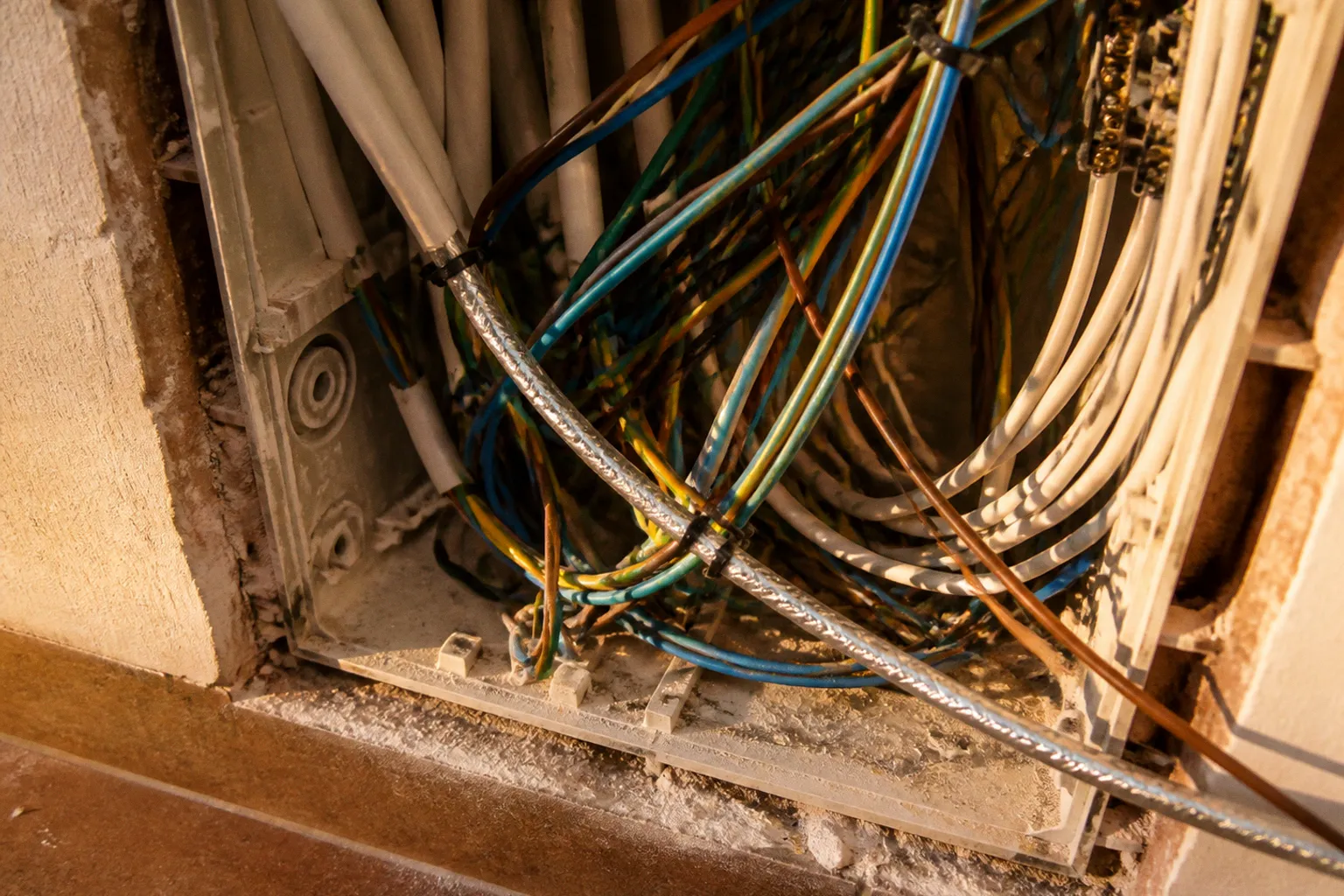

Lo he visto demasiadas veces en reformas de alto nivel en las que, con un cuadro domótico impecable, se reutiliza la canalización eléctrica existente para introducir el bus de datos. Al principio todo parece funcionar. Meses después aparecen sensores de presencia con lecturas erráticas, persianas que ejecutan órdenes fuera de tiempo o variaciones difíciles de explicar en la climatización.

La domótica no siempre ha fallado. En muchos casos ha fallado la infraestructura física sobre la que se apoya.

El ruido electromagnético no se ve, se mide. Y cuando se detecta tarde, la instalación ya se ha pagado dos veces: primero para montarla y después para diagnosticarla.

Las interferencias en cableado de domótica no se resuelven cambiando un actuador al azar ni sustituyendo sensores sin analizar el recorrido de los conductores. Se abordan desde el replanteo, cuando todavía es posible separar canalizaciones, definir cruces, elegir el cable adecuado y decidir cómo se conectará el apantallamiento.

Hay cuatro decisiones que pesan especialmente: la separación entre líneas, la elección del cable y su blindaje, la geometría de los cruces y la gestión de las referencias de tierra. Ninguna sustituye a las otras. Un cable apantallado mal instalado puede rendir peor que un cable sencillo bien separado, y una bandeja metálica sin continuidad eléctrica no equivale a una pantalla eficaz.

La física del ruido eléctrico: por qué fallan los sensores y los actuadores

Un sistema domótico trabaja con señales de baja energía y, en muchos casos, con márgenes reducidos frente a perturbaciones. Un bus KNX TP transporta señal y alimentación por un par trenzado; una red Ethernet utiliza señales diferenciales; los sensores de temperatura, presencia, luminosidad o calidad del aire convierten pequeñas variaciones físicas en datos que después interpretan los controladores.

En la misma vivienda conviven circuitos de potencia, motores, fuentes conmutadas, variadores de frecuencia, placas de inducción, equipos de climatización y cargadores de vehículo eléctrico. Cada uno puede generar transitorios, armónicos o campos electromagnéticos que afectan de forma distinta al cableado de control.

El acoplamiento entre potencia y señal suele producirse por dos mecanismos principales:

• Acoplamiento capacitivo. El campo eléctrico alterno de una línea de potencia induce una corriente no deseada en un conductor cercano. El efecto aumenta cuando ambos recorridos permanecen próximos y paralelos durante una distancia considerable.
• Acoplamiento inductivo. La corriente variable que circula por un conductor genera un campo magnético. Si cerca existe un bucle formado por el cableado de señal, puede inducirse una tensión en ese circuito.

También existe el acoplamiento por impedancia común. Dos circuitos pueden compartir parte del camino de retorno, una referencia de tierra, una borna o un elemento de protección. Cuando una carga de potencia cambia de estado, la caída de tensión en ese punto común puede aparecer como una perturbación en el sistema de control.

El resultado no suele ser un fallo espectacular. Lo habitual es algo más incómodo: telegramas que se pierden, órdenes que llegan con retraso, valores que fluctúan, reinicios esporádicos o dispositivos que dejan de responder hasta que se reinicia una parte de la instalación. En una vivienda, estos síntomas se confunden con un problema de programación o con un equipo defectuoso.

Por eso conviene observar el patrón. Si el sensor se comporta mal cuando arranca la climatización, si una persiana falla al mismo tiempo que un motor o si la red pierde estabilidad al conectar una carga concreta, el diagnóstico debe incluir el entorno electromagnético. Cambiar parámetros del software sin revisar el cableado solo desplaza el problema.

Separación física y canalizaciones: qué aporta la UNE-EN 50174-2

La primera medida para evitar interferencias en cableado domótico es también la menos sofisticada: separar físicamente los circuitos.

La UNE-EN 50174-2 establece criterios para la planificación y la instalación del cableado de tecnologías de la información, incluida la coexistencia con circuitos de alimentación. Sus requisitos no deben resumirse en una cifra universal aplicable a cualquier obra: la separación depende del tipo de cable, del apantallamiento, de la disposición de la canalización, de la potencia instalada, de la longitud del recorrido y de la presencia de separadores o barreras.

En la práctica, muchos proyectos toman como referencia una separación de alrededor de 20 centímetros para recorridos paralelos entre cableado de datos sin apantallar y líneas de potencia, pero esa distancia no sustituye al cálculo ni convierte en correcta cualquier instalación que la cumpla de forma puntual. En determinados recorridos, la solución exigible puede ser mayor; en otros, una canalización separada o una barrera metálica correctamente conectada puede modificar las condiciones de instalación.

Lo importante es que la decisión se tome sobre plano y no cuando las rozas ya estén cerradas. En el replanteo conviene:

1. Asignar canalizaciones diferenciadas. El bus domótico, la red de datos y la potencia no deberían compartir tubo por comodidad. Introducir el cable KNX en el corrugado de una línea eléctrica porque queda espacio disponible crea una dependencia innecesaria entre dos sistemas con necesidades distintas.

2. Reservar recorridos propios en patinillos y falsos techos. La convivencia en un mismo hueco técnico debe resolverse con separación real, no solo con la intención de que los cables no se toquen.

3. Utilizar separadores continuos cuando la bandeja sea compartida. El separador debe mantener su continuidad, conservar la distancia prevista y formar parte de una solución compatible con la puesta a tierra.

4. Revisar las entradas a cuadros y cajas. Muchos recorridos están bien separados en el tramo principal y se mezclan precisamente en los últimos metros, donde se concentran bornas, fuentes de alimentación, contactores y actuadores.

La distancia debe medirse entre las superficies externas de las canalizaciones o de los cables, según el criterio aplicado en el proyecto, y mantenerse en el recorrido paralelo. No sirve dejar una separación generosa en el pasillo y perderla al llegar a una caja de registro. Esos puntos de concentración son, además, donde suelen aparecer los cruces improvisados y los radios de curvatura más exigentes.

Conviene documentar la instalación antes de cerrarla: fotografías de las canalizaciones, identificación de cada tubo, recorrido de los cables y ubicación de los separadores. Esa documentación no elimina un problema electromagnético, pero evita perder horas intentando reconstruir por dónde pasa cada línea cuando aparece una incidencia.

Estrategias de apantallamiento y el papel crítico de la toma de tierra

Cuando no es posible garantizar una separación suficiente, el apantallamiento puede aportar una capa adicional de protección. Los cables FTP, STP o S/FTP incorporan una pantalla metálica global, individual o combinada que reduce el acoplamiento de campos externos. No todos ofrecen el mismo comportamiento ni requieren la misma terminación.

La elección debe responder al entorno. Un S/FTP puede tener sentido cerca de variadores, motores o equipos con conmutación intensa, pero no corrige una canalización mal planteada. También exige más cuidado en conectores, cajas, radios de curvatura y continuidad de la pantalla. Si el instalador no puede garantizar esa continuidad, pagar más por el cable no resuelve el problema.

Hay que distinguir entre varias configuraciones:

• UTP: no dispone de pantalla metálica. Puede ser adecuado en recorridos de datos correctamente separados y en entornos con baja exposición a perturbaciones.
• FTP o F/UTP: incorpora una pantalla global alrededor de los pares. Su eficacia depende de que la pantalla tenga una terminación correcta y una referencia compatible.
• STP o S/FTP: añade pantallas sobre los pares, sobre la malla global o sobre ambas. Ofrece mayor protección en determinados entornos, aunque también exige una instalación más rigurosa.

El apantallamiento no consiste simplemente en envolver un cable con metal. La pantalla tiene que formar un camino eléctrico continuo y debe conectarse según el sistema, el fabricante y el diseño de compatibilidad electromagnética. En una red Ethernet, por ejemplo, la pantalla debe continuar a través de conectores y paneles compatibles. En un bus KNX, no se puede aplicar automáticamente el mismo criterio que a una red informática: hay que respetar el tipo de cable aprobado, la topología permitida y las indicaciones del fabricante de los componentes.

La toma de tierra es el punto crítico. Una pantalla flotante puede perder buena parte de su utilidad frente a determinadas perturbaciones, pero conectar pantallas de forma indiscriminada también puede crear corrientes no deseadas. La solución depende de la equipotencialidad del edificio, la longitud del recorrido, la frecuencia de la perturbación, la distribución de cuadros y la arquitectura de la instalación.

Por eso no conviene convertir la regla de conectar la malla en un extremo o en ambos en una receta universal. En señales de baja frecuencia, una conexión en un solo extremo puede reducir el riesgo de bucles; en entornos con perturbaciones de alta frecuencia, una conexión en ambos extremos puede ofrecer un camino de descarga más eficaz si existe una equipotencialidad correcta. El criterio debe salir del diseño de la instalación, no de una costumbre repetida sin comprobar el contexto.

Tres comprobaciones son especialmente útiles:

• La pantalla llega hasta el conector o la borna sin quedar recortada innecesariamente.
• Las cajas de paso y los paneles mantienen la continuidad prevista.
• La conexión se realiza a una referencia de tierra y equipotencialidad adecuada, separada de improvisaciones en tubos, carcasas o conductores que no estaban destinados a esa función.

Un error frecuente es pelar demasiada longitud de malla para facilitar la entrada del cable en una clema. Otro es utilizar un conector apantallado con un latiguillo sin pantalla, interrumpiendo la protección justo en el punto de transición. También se instala a veces una bandeja metálica como si fuera una pantalla y se olvida comprobar su continuidad eléctrica entre tramos.

Geometría de la instalación: el impacto de los cruces a 90 grados

Cuando dos recorridos tienen que encontrarse, la geometría importa. Los cruces entre líneas de potencia y cables de datos deben realizarse, siempre que sea posible, en ángulo recto y con el tramo común reducido al mínimo.

La razón es sencilla: el acoplamiento aumenta cuando ambos cables discurren en paralelo. No es lo mismo cruzar una línea durante unos centímetros que compartir canalización durante varios metros. El cruce a 90 grados reduce la superficie enfrentada y limita el tiempo durante el que los campos eléctricos y magnéticos interactúan.

En obra, esta regla se concreta en decisiones bastante simples:

• Si la bandeja de datos tiene que atravesar una línea de alimentación, se cruza y se continúa el recorrido sin acompañarla en paralelo.
• En cajas de registro, los circuitos de potencia y señal deben organizarse para que no queden enrollados juntos ni formen bucles innecesarios.
• Las entradas a cuadros deben mantener una separación clara entre fuentes, contactores y cableado de control.
• Los cables de datos deben respetar el radio de curvatura indicado por el fabricante y no deben aplastarse contra esquinas, bridas o tapas.
• En pares trenzados, el destrenzado junto al conector debe ser el mínimo imprescindible para terminarlo correctamente.

El error típico no está en el cruce visible, sino en el pequeño rodeo que se hace antes y después. Para ahorrar un codo, se tienden los cables juntos durante un tramo; para ordenar una caja, se agrupan todas las líneas con una misma brida; para llegar al cuadro, se aprovecha el espacio libre junto a los contactores. Cada decisión aislada parece menor, pero el conjunto puede crear un recorrido muy expuesto.

La intensidad de la línea también cuenta. Una alimentación para iluminación no presenta necesariamente el mismo riesgo que el circuito de una placa de inducción, un motor, un variador o un cargador de vehículo eléctrico. La potencia, el régimen de conmutación, la longitud y la proximidad deben evaluarse conjuntamente. En instalaciones con cargas de este tipo, la separación inicial puede quedarse corta y será necesario revisar el diseño de canalizaciones, barreras y recorridos.

No conviene aplicar automáticamente factores de corrección o tablas de una guía sin comprobar la edición normativa y el tipo de instalación. La UNE-EN 50174-2 no es una licencia para usar una única distancia en todos los proyectos. El técnico debe identificar la clase de cableado, la naturaleza de los circuitos próximos y la configuración física antes de fijar el criterio.

Un cruce correcto no compensa un recorrido paralelo mal planteado. La geometría se decide en el trazado completo, no en el punto donde dos cables se encuentran.

Bucles de tierra y errores comunes en el blindaje de señales

Los bucles de tierra aparecen cuando una pantalla, una referencia de señal o una masa queda conectada a varios puntos que mantienen diferencias de potencial. La corriente circula entonces por un camino que no estaba previsto para transportar esa perturbación. El síntoma puede ser un zumbido, lecturas inestables, pérdidas de comunicación o fallos que desaparecen al desconectar una pantalla.

Pero tampoco es correcto suponer que toda conexión en ambos extremos genera necesariamente un problema. En una instalación con buena equipotencialidad, una pantalla conectada en ambos extremos puede ofrecer un comportamiento adecuado, especialmente frente a perturbaciones de alta frecuencia. En otra con cuadros alejados, referencias deficientes o tierras con impedancias diferentes, esa misma conexión puede favorecer un bucle.

La decisión debe analizar:

• La existencia de una red equipotencial real y continua.
• La distancia entre cuadros y puntos de conexión.
• El tipo de señal y su sensibilidad.
• La frecuencia dominante de la perturbación.
• Las instrucciones del fabricante del cable, del bus y de los equipos.
• La necesidad de mantener la pantalla como protección electromagnética o como camino de descarga.

En una instalación residencial sencilla, con un único cuadro y recorridos cortos, la solución puede ser distinta de la necesaria en una vivienda con varios cuadros, una sala técnica independiente y equipos de climatización de potencia. En un entorno industrial, además, la estrategia debe coordinarse con la puesta a tierra de masas, bandejas, armarios y estructuras metálicas.

Los errores más repetidos son estos:

1. Conectar la pantalla a una tierra elegida a mano. La pantalla no debe terminar en cualquier tornillo del cuadro ni en una carcasa que no forme parte de la red equipotencial prevista.

2. Interrumpir la malla en cada caja de paso. Si el cable continúa y la pantalla queda cortada, el sistema pierde continuidad justo en los puntos donde se introducen más discontinuidades.

3. Mezclar pantalla, masa de señal y conductor de protección. Son funciones relacionadas, pero no equivalentes. Su conexión debe estar definida en el diseño.

4. Dejar tramos largos de pantalla desnuda. Al pelar la cubierta para entrar en una borna, se aumenta la longitud sin protección y se modifica el comportamiento del conjunto.

5. Confiar en una bandeja metálica sin verificar sus uniones. Las juntas, pinturas, tornillos y cambios de tramo pueden interrumpir la continuidad eléctrica.

6. Usar adaptadores incompatibles. Un cable apantallado terminado en elementos sin continuidad de pantalla deja una solución incompleta.

7. Buscar la avería solo en el software. Una programación correcta no puede compensar una señal degradada por el recorrido físico.

En KNX TP hay que prestar especial atención a la topología y a la separación respecto a circuitos de potencia. El bus puede compartir determinados espacios de instalación si se cumplen las condiciones aplicables, pero eso no significa que cualquier combinación de cableado sea válida. La pantalla, cuando exista, no debe crear una unión accidental entre la referencia del bus y tierras distribuidas sin un criterio común.

El coste real de diseñar bien la instalación

La buena práctica tiene un coste, pero no puede presentarse como una amortización universal ni traducirse en una cifra válida para todas las viviendas. El impacto depende de la superficie, la longitud de los recorridos, el número de cuadros, la facilidad de acceso, el tipo de cable, la disponibilidad de canalizaciones y los precios reales de la obra.

En una reforma abierta, separar tubos puede exigir poco más que una decisión de replanteo. En una vivienda con forjados terminados, falsos techos cerrados y patinillos saturados, la misma decisión puede obligar a modificar recorridos, añadir bandejas o coordinar varios oficios. Del mismo modo, sustituir UTP por un cable apantallado no tiene el mismo efecto económico en una instalación corta que en una red extensa con muchos puntos y varios armarios.

La comparación correcta no es entre un cable barato y otro caro. Es entre:

• el coste adicional de diseñar la canalización y el cableado con margen;
• el coste de las pruebas y mediciones antes de entregar;
• la accesibilidad de los recorridos para futuras reparaciones;
• el tiempo necesario para localizar una incidencia;
• y la posibilidad de ampliar el sistema sin abrir de nuevo la obra.

Una visita de diagnóstico puede ser sencilla si los recorridos están documentados y los cuadros son accesibles. Puede complicarse mucho más cuando hay que abrir falsos techos, desmontar mecanismos o seguir un cable que comparte tubo con potencia durante buena parte de la vivienda. No existe una tarifa única ni una factura representativa de todos los proyectos: el precio real depende del integrador, la zona, el horario, la accesibilidad y la naturaleza del fallo.

La forma sensata de valorar la inversión es pedir que el presupuesto separe claramente:

• canalizaciones y separadores;
• cableado de potencia, bus y datos;
• conectores y elementos de terminación;
• puesta a tierra y equipotencialidad;
• pruebas de continuidad y certificación;
• documentación final de recorridos;
• y previsión para ampliaciones.

Si el proyecto incorpora climatización con variadores, generación fotovoltaica, almacenamiento o un punto de recarga, el diseño debe considerar desde el principio la coexistencia de esas cargas con la red de control. No se trata de sobredimensionar todo sin criterio, sino de evitar que una futura ampliación obligue a mezclar circuitos que hoy todavía están separados.

La eficiencia energética tampoco debe utilizarse como promesa automática. Un sensor que mide correctamente puede ayudar a controlar mejor la climatización o la iluminación, pero el ahorro dependerá de la programación, los hábitos de uso, el aislamiento y el funcionamiento global del edificio. Lo que sí puede afirmarse con seguridad es que una señal estable facilita el control y reduce el número de incidencias difíciles de reproducir.

Una instalación preparada para evolucionar

La domótica instalada hoy tendrá que convivir con más equipos electrónicos durante la vida útil del edificio: inversores fotovoltaicos, baterías, cargadores, motores, sensores ambientales y sistemas de gestión energética. Cada incorporación puede cambiar el entorno electromagnético y aumentar la exigencia sobre las canalizaciones.

Por eso el cableado no debe diseñarse únicamente para que el sistema funcione el día de la puesta en marcha. Debe dejar margen físico para separar recorridos, añadir una línea, sustituir un equipo o acceder a una caja sin desmontar media vivienda. La capacidad de ampliación no es solo una cuestión de protocolo: también depende de tubos disponibles, registros accesibles, radios de curvatura y documentación fiable.

Antes de cerrar la obra, conviene comprobar al menos:

• que los recorridos de potencia y señal son identificables;
• que los cruces se han realizado con la geometría prevista;
• que no hay tramos paralelos creados por falta de espacio;
• que las pantallas mantienen la continuidad definida en el proyecto;
• que las tierras y uniones equipotenciales han sido verificadas;
• que las cajas y cuadros permiten intervenir sin destruir acabados;
• y que el instalador entrega planos, fotografías y etiquetado suficientes para futuras actuaciones.

Las interferencias en cableado de domótica rara vez nacen de una única decisión catastrófica. Suelen ser la suma de varios atajos: un tubo compartido, una pantalla mal terminada, un cruce demasiado largo, una bandeja sin continuidad o una tierra conectada sin comprobar su referencia. Corregir cada detalle durante la obra es mucho más sencillo que buscar una avería intermitente cuando la vivienda ya está ocupada.

La diferencia entre una instalación estable y una que obliga a improvisar se decide en el replanteo. Separar los circuitos, seleccionar el cable adecuado, cruzar con criterio y tratar la tierra como parte del sistema —no como un accesorio final— son medidas concretas. No garantizan por sí solas que nunca aparezca una incidencia, pero reducen los puntos débiles y hacen que el diagnóstico, cuando sea necesario, tenga un recorrido técnico en lugar de depender de conjeturas.
