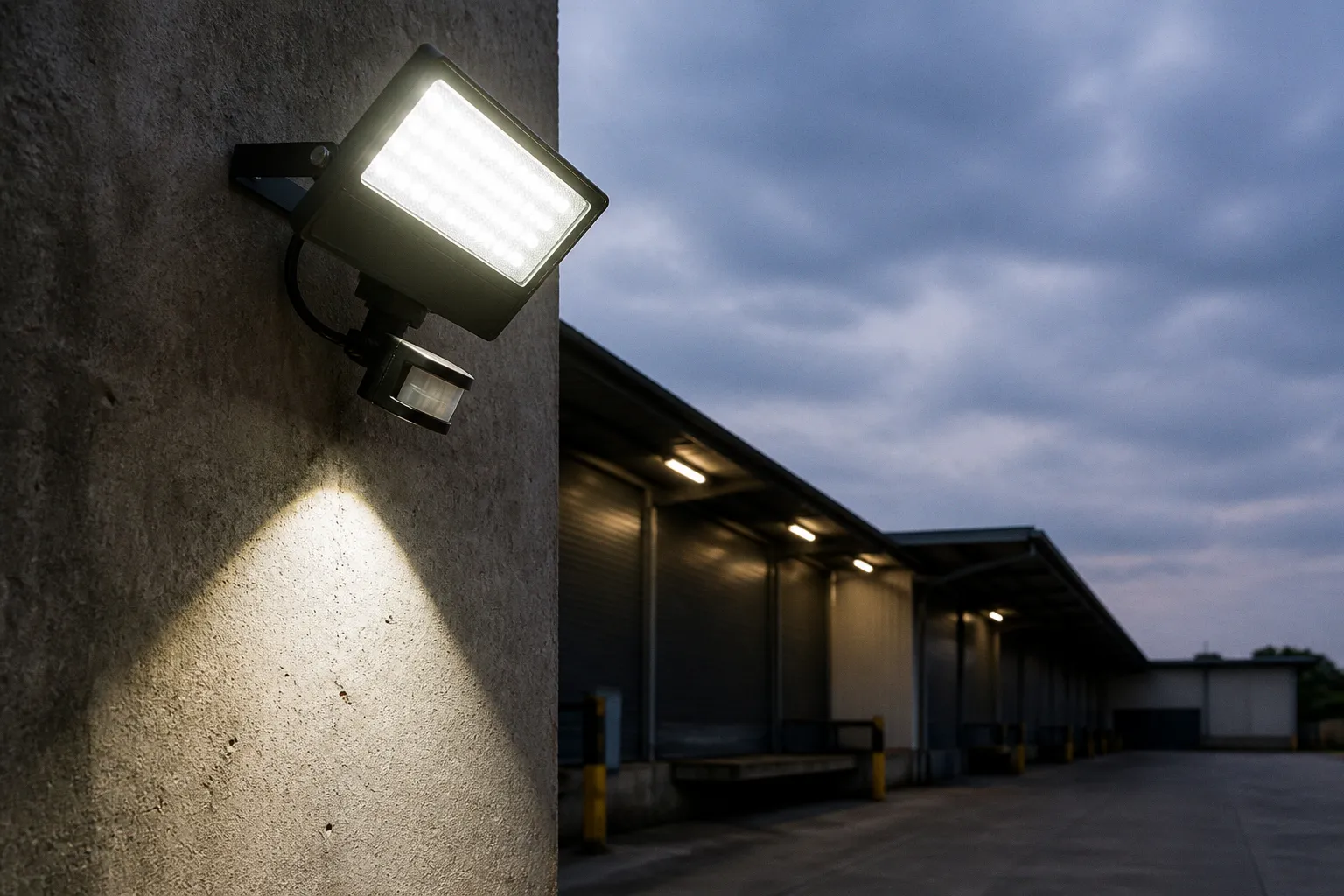

Proyectores LED exteriores: ahorro y control automatizado

Proyectores LED exteriores: ahorro y control automatizado

Si te ha pasado, sabes que la iluminación exterior no es un capricho: es seguridad, comodidad y, si la eliges bien, un ahorro real en la factura. Vamos a ver cómo cambiar ese halógeno por un proyector LED exterior con sensor de movimiento y, lo más importante, cómo configurarlo para que haga su trabajo sin volverte loco.

El matiz está en la última parte. Comprar un foco LED con detector, atornillarlo a la pared y dejar los mandos en la posición que traen de fábrica no siempre resuelve el problema. Un sensor demasiado sensible puede encenderse cada vez que pasa un gato; un tiempo de funcionamiento mal elegido puede dejar la luz encendida más de lo necesario; y una instalación expuesta a lluvia o condensación puede acabar dando problemas aunque el proyector sea, en teoría, apto para exterior.

La tecnología LED reduce el consumo y facilita la automatización, pero el resultado depende del conjunto: potencia, orientación, protección, calidad del driver y ajuste del sensor.

El salto del halógeno al LED: más que una cuestión de bombillas

Empecemos por lo evidente: el consumo. Un proyector halógeno de 500 W encendido durante cinco horas al día consume 2,5 kWh diarios. En treinta días, eso equivale a 75 kWh. Un LED de unos 50 W utilizado durante el mismo tiempo consume 0,25 kWh al día, es decir, 7,5 kWh mensuales.

La diferencia entre 500 W y 50 W no es un ahorro de entre el 80 % y el 85 %, sino una reducción aproximada del 90 % en la potencia consumida. En las mismas condiciones de uso, el consumo pasa de 75 kWh a 7,5 kWh al mes. El importe final dependerá de la tarifa eléctrica y de los impuestos, pero la proporción energética es esa: el LED utiliza alrededor de una décima parte de la potencia del halógeno equivalente.

Ese cálculo parte de dos equipos concretos y de un mismo tiempo de funcionamiento. No significa que cualquier LED de 50 W ilumine exactamente igual que cualquier halógeno de 500 W. La distribución del haz, la altura, la temperatura de color, la óptica y la calidad del reflector también cuentan. Un proyector puede tener mucha potencia y, sin embargo, iluminar mal una puerta si concentra el haz en el punto equivocado.

Por eso, al hacer el cambio de halógeno a LED exterior conviene mirar más allá de los vatios. Los lúmenes indican la cantidad de luz emitida, mientras que la óptica determina cómo se reparte. Para una entrada estrecha puede interesar un haz concentrado; para un patio o una zona de carga, una apertura más amplia suele resultar más práctica. También importa el deslumbramiento: colocar un proyector muy potente a la altura de los ojos puede mejorar poco la seguridad y empeorar bastante el confort.

El mantenimiento es otro factor relevante. Una lámpara halógena puede requerir cambios relativamente frecuentes y trabaja a temperaturas muy elevadas. Un LED de calidad suele ofrecer una vida útil nominal muy superior, pero esa cifra no debe interpretarse como una garantía de funcionamiento perfecto durante todos esos años. El módulo LED, el driver, las juntas, los conectores y la evacuación del calor forman parte del mismo sistema.

El verdadero ahorro de un proyector LED con sensor no está solo en el kilovatio que deja de consumir, sino también en las intervenciones que evita. Pero para que ese ahorro exista, el equipo tiene que encenderse únicamente cuando aporta algo.

La ventaja del sensor de movimiento es que evita mantener iluminada una zona vacía. En un acceso, una puerta de garaje o un lateral de la vivienda, el proyector puede permanecer apagado durante horas y activarse solo cuando detecta presencia. Esa lógica es sencilla, aunque no siempre se traduce en un consumo mínimo: si el sensor se dispara constantemente, la instalación deja de comportarse como una iluminación puntual y empieza a funcionar casi como una luz permanente.

Cómo funciona el sensor PIR y por qué a veces falla

El sensor que incorporan muchos proyectores es un PIR, siglas de infrarrojo pasivo. No emite una señal para medir distancias, como haría otro tipo de detector, sino que registra variaciones en la radiación infrarroja del entorno. Cuando una persona, un animal o un vehículo atraviesa su campo de detección, el sensor identifica un cambio térmico y envía la orden de encendido.

La detección no depende únicamente de que haya movimiento. También influyen la temperatura del cuerpo detectado, la temperatura ambiente, la dirección del desplazamiento y la posición del sensor. Una persona que cruza de lado suele generar una variación más clara que alguien que se acerca directamente al detector. En una noche fría, el contraste térmico puede ser diferente al de una tarde calurosa. La vegetación, las superficies calientes y ciertas fuentes de aire también pueden complicar el comportamiento.

El problema no suele estar en que el PIR sea «malo» por definición, sino en que se le pide cubrir una zona que no corresponde con su diseño. Si lo colocas demasiado bajo, alguien puede pasar por delante sin entrar correctamente en el área de detección. Si lo instalas demasiado alto, el ángulo puede dejar zonas ciegas cerca del suelo. Si lo orientas hacia una calle con tráfico constante, cada vehículo puede activar la luz. Y si delante hay ramas, toldos o elementos móviles, el sensor puede recibir estímulos que no tienen nada que ver con una persona entrando en la finca.

En un proyector LED exterior con sensor de movimiento, la orientación es tan importante como el alcance que anuncia la ficha técnica. Los metros indicados por el fabricante se obtienen en unas condiciones determinadas y no deberían tomarse como una medida absoluta para cualquier instalación. La pared, la inclinación, la temperatura y los obstáculos cambian el resultado.

Los tres mandos habituales son TIME, LUX y SENS. Su nombre puede variar según el fabricante, pero la función suele ser parecida:

Los rangos que aparecen en muchos equipos son orientativos. Un TIME de unos segundos a varios minutos puede ser suficiente para una entrada; en otros casos, el propio dispositivo ofrece una escala más amplia. Lo importante es no copiar una posición de los mandos sin comprobar cómo responde el espacio real.

Ajuste preciso de TIME, LUX y SENS

Configurar un proyector LED con sensor no es enchufar y olvidarse. Es un proceso de prueba. No hace falta convertirlo en una obra interminable, pero sí dedicar unos minutos a observar qué ocurre desde los puntos por los que realmente se mueve la gente.

1. Decide qué debe detectar y qué debe ignorar

Antes de tocar los mandos, define el objetivo. No es lo mismo iluminar el paso desde el portal hasta la puerta que cubrir un patio completo. En el primer caso interesa una detección concreta y relativamente cercana; en el segundo puede ser necesario ampliar el campo, aunque eso aumente la posibilidad de activaciones no deseadas.

Camina por la zona y localiza los puntos de entrada habituales. Comprueba también qué queda detrás o a los lados del área útil: una carretera, una acera, un árbol, una zona donde juegan animales o una superficie que recibe mucho sol durante el día. El sensor no distingue entre «movimiento útil» y «movimiento que no te interesa». Esa decisión la toma la instalación mediante su orientación y sus límites.

2. Elige la posición antes de fijar el proyector

Sujeta provisionalmente el equipo o utiliza una plantilla para valorar la altura y el ángulo. Una posición aproximada entre 1,8 y 2,5 metros puede funcionar en muchas viviendas, pero no es una regla que resuelva todos los casos. La altura adecuada depende de la cobertura del sensor, de la geometría del acceso y de la facilidad para manipular el proyector.

Si el detector queda apuntando demasiado hacia abajo, puede perder parte del alcance. Si queda casi horizontal, puede captar movimientos que suceden fuera de la zona que quieres iluminar. También conviene evitar que el propio proyector tape parcialmente el campo del sensor o que una cornisa cree una zona de sombra térmica.

La detección suele ser más fiable cuando las personas cruzan el campo del PIR en lugar de caminar directamente hacia él. Si el único acceso obliga a aproximarse de frente, quizá tengas que orientar el equipo o añadir otro punto de detección para cubrir mejor la trayectoria.

3. Ajusta el LUX al atardecer

El mando LUX determina cuándo se permite el encendido en función de la luz ambiental. Para que el proyector funcione solo de noche, ajusta el valor cuando la iluminación natural esté empezando a caer. De ese modo puedes comprobar si se activa demasiado pronto o si espera hasta que el acceso ya está demasiado oscuro.

Hacer este ajuste a plena luz del día suele llevar a conclusiones equivocadas. Algunos equipos permiten probar el movimiento con una posición concreta del mando, pero la respuesta no siempre equivale al comportamiento que tendrá por la noche. Si el proyector se enciende todavía con claridad suficiente, reduce la autorización de funcionamiento diurno. Si la zona queda a oscuras antes de que se active, tendrás que abrir ligeramente ese umbral.

Hay que tener en cuenta que una pared clara, una luminaria cercana o la luz que rebota en una fachada pueden influir en la lectura. El LUX no mide si «tú ves bien» la zona, sino la luz que recibe el sensor en su ubicación.

4. Configura el TIME según el uso

En un camino corto o una entrada peatonal, uno o dos minutos pueden ser suficientes. En una puerta de garaje, donde necesitas tiempo para abrir, salir del vehículo y cerrar, puede ser más cómodo ampliar el intervalo. En una terraza donde la gente permanece sentada, el sensor PIR puede no detectar todos los movimientos pequeños, así que un tiempo muy corto provocará apagados incómodos.

No conviene elegir el tiempo más breve por el simple hecho de ahorrar. Si la luz se apaga antes de que la persona termine el recorrido, el detector tendrá que iniciar otro ciclo. El resultado puede ser más molesto y no necesariamente más eficiente. La duración adecuada es la que cubre el uso normal sin mantener la instalación encendida durante periodos que no aportan iluminación.

Una referencia práctica:

• En accesos rápidos, empieza con un tiempo corto y comprueba que cubra todo el trayecto.
• En zonas donde se abre una puerta, se manipula una cerradura o se carga material, deja margen suficiente para trabajar sin prisas.
• En terrazas, evita depender únicamente del sensor si las personas van a permanecer quietas durante mucho tiempo.
• En áreas con tránsito continuo, un tiempo algo mayor puede reducir el número de ciclos de encendido y apagado.

5. Deja el SENS para el final

El ajuste de sensibilidad debe hacerse cuando TIME y LUX ya están cerca del resultado buscado. Camina desde el punto más alejado que quieras cubrir y observa dónde se produce la detección. Después repite la prueba por los laterales. No basta con comprobar que el foco se enciende: hay que confirmar que lo hace en la zona adecuada.

Si detecta demasiado lejos, reduce SENS o cambia ligeramente la orientación. Si deja un tramo sin cubrir, aumenta la sensibilidad de forma gradual o reconsidera la altura. Subir el mando al máximo no siempre es la solución; a menudo amplía el campo hacia una zona que no necesitas y aumenta los falsos positivos.

La prueba debe repetirse con el entorno tal como se utilizará normalmente. Una puerta abierta, un vehículo aparcado, una persiana, una planta que se mueve con el viento o una fuente de calor cercana pueden modificar el resultado.

6. Observa el comportamiento durante varios días

Un sensor puede comportarse de manera distinta según la temperatura, la humedad o la actividad de la zona. Después del primer ajuste, observa el proyector durante varios días y anota mentalmente cuándo se activa sin motivo. Si la luz se enciende de madrugada, con viento o cuando pasa tráfico por la calle, no cambies todos los mandos a la vez. Modifica un parámetro, espera y comprueba.

Un proyector LED bien configurado se enciende cuando debe, ilumina lo necesario y se apaga sin que tengas que perseguirlo por la casa. Eso es automatización real, no un adorno con botones.

Criterios de instalación: protección IP, cableado y entorno

En exterior no basta con que la caja diga «apto para jardín». Hay que mirar el índice IP y, sobre todo, interpretar qué significa en la posición concreta donde se va a instalar. El primer dígito se refiere a la protección frente a sólidos y polvo; el segundo, a la resistencia frente al agua.

Un IP44 puede ser válido en determinadas zonas protegidas, pero no ofrece la misma tranquilidad que un equipo pensado para quedar completamente expuesto. Un IP54 mejora la protección frente al polvo y las salpicaduras, aunque tampoco convierte cualquier ubicación en adecuada. Para una fachada que recibe lluvia directa, un IP65 suele ser una referencia más razonable. Un IP66 aporta un grado adicional frente a chorros de agua más intensos, algo que puede interesar en ubicaciones especialmente expuestas.

No hay que confundir el grado IP con la resistencia mecánica. El código no indica que el proyector vaya a soportar golpes, vibraciones, corrosión marina o el peso de una rama. Tampoco garantiza que una conexión mal hecha quede protegida. El agua puede entrar por el propio equipo, pero también por el cable, la caja de derivación o un prensaestopas mal cerrado.

La instalación merece la misma atención que el proyector:

• Coloca el equipo de manera que el agua no se acumule en la carcasa ni en las entradas de cable.
• Utiliza cajas de conexión y prensaestopas adecuados para exterior cuando la unión quede expuesta.
• Evita dejar empalmes envueltos únicamente con cinta aislante. La cinta puede deteriorarse, despegarse o permitir la entrada de humedad.
• Comprueba que la junta de la carcasa quede bien asentada después de manipularla.
• Mantén el sensor libre de telarañas, suciedad y elementos que puedan moverse delante de la lente.
• Protege la línea eléctrica según el entorno y la normativa aplicable, con las protecciones correspondientes en el cuadro.

La sección del cable no se decide solo por la potencia del proyector. También influyen la longitud de la línea, la forma de instalación, la caída de tensión, el tipo de protección y las condiciones del recorrido. En una instalación doméstica corta puede ser habitual trabajar con una sección determinada, pero una tirada larga o agrupada puede requerir otro cálculo. Si no tienes claro el dimensionado o la protección diferencial y magnetotérmica, es mejor que lo revise un instalador autorizado.

El lugar de montaje también afecta a la vida del equipo. Una pared que recibe sol directo durante muchas horas puede elevar la temperatura interna, y el calor es uno de los enemigos del driver LED. En el extremo contrario, una zona donde se acumula condensación puede castigar conectores y juntas. Siempre que sea posible, busca una posición protegida de golpes y con espacio suficiente para disipar el calor, sin encajonar el proyector detrás de un revestimiento o una estructura que bloquee la ventilación prevista por el fabricante.

La altura debe equilibrar cobertura, seguridad y mantenimiento. A unos dos metros y medio, el proyector suele quedar fuera del alcance de golpes accidentales, herramientas de jardín y juegos infantiles. Pero si se instala demasiado alto, ajustar el sensor o limpiar la lente puede exigir una escalera. El mejor punto no es necesariamente el más elevado: es el que cubre el área, permite revisar el equipo y mantiene las conexiones protegidas.

Gestión de ciclos de vida y prevención del desgaste prematuro

Aquí es donde muchos se llevan las manos a la cabeza: un LED que «debería durar 50.000 horas» falla a los dos años. La cifra de vida útil que aparece en una ficha técnica describe unas condiciones de funcionamiento concretas y no equivale a una promesa de que todos los componentes durarán idéntico tiempo. El driver, los condensadores, las juntas y el sistema de disipación pueden fallar antes que el propio módulo LED.

Una configuración incorrecta del sensor puede contribuir al desgaste, pero no es correcto atribuirle por sistema cualquier avería. Un proyector puede fallar por humedad, sobrecalentamiento, sobretensiones, mala calidad de los componentes, conexiones deficientes o simplemente por el uso y el envejecimiento. Lo prudente es hablar de una posibilidad: los ciclos muy frecuentes de encendido y apagado pueden aumentar el estrés térmico y acortar la vida útil de algunos equipos, especialmente cuando se combinan con una mala disipación o con un driver poco robusto.

Cada encendido provoca cambios de temperatura en los componentes. Si el PIR se activa constantemente porque el TIME está en diez segundos y hay tránsito continuo de personas o animales, el proyector puede realizar muchos ciclos en un solo día. No existe un número universal de activaciones a partir del cual vaya a fallar, pero sí hay una diferencia clara entre una luz que se enciende unas pocas veces por la noche y otra que está arrancando cada minuto.

Para reducir ese desgaste sin renunciar al control automatizado:

• Aumenta el TIME cuando la zona tiene tránsito repetido. Tres o cinco minutos pueden ser más razonables que treinta segundos si durante ese periodo entran y salen varias personas.
• No apuntes el sensor a una calle con movimiento constante. Si no hay otra posición posible, limita el campo con la orientación, el SENS o los accesorios previstos por el fabricante.
• Evita que detecte ramas, banderolas o toldos. El viento puede generar activaciones que parecen misteriosas hasta que se observa el área de noche.
• Revisa el conjunto cada cierto tiempo. Busca condensación, juntas deterioradas, tornillos flojos, corrosión y suciedad en la lente.
• Comprueba el estado del driver y de la carcasa. Parpadeos, retrasos anómalos, encendidos débiles o apagados intermitentes pueden indicar un problema eléctrico o térmico.
• No tapes las zonas de disipación. Pintar, encajonar o cubrir la carcasa puede impedir que el calor salga correctamente.
• Considera el consumo en espera. El sensor necesita una pequeña cantidad de energía cuando la luz está apagada. En un único proyector suele ser un consumo reducido, pero puede acumularse si hay varios equipos funcionando todo el año.

La limpieza también cuenta. Una capa de polvo o restos de insectos sobre la lente puede alterar la sensibilidad. En ambientes húmedos, las telarañas retienen suciedad y agua. Un paño suave y seco suele bastar; no conviene proyectar agua a presión sobre el sensor ni utilizar productos agresivos que dañen la cubierta.

No compres sin probar en obra

Si hay algo que he aprendido tirando línea y picando pared, es que los catálogos no cuentan toda la verdad. Un proyector que anuncia una detección de doce metros puede ofrecer un resultado inferior en una pared concreta, con una orientación determinada y una temperatura ambiental distinta. Un sensor descrito como «muy sensible» puede ser justo lo contrario de lo que necesitas si delante hay una acera, una calle o un jardín lleno de movimiento.

Antes de comprar una partida para un proyecto grande, tiene sentido probar una unidad en las condiciones reales. No en el suelo del almacén ni apuntando a una pared blanca durante dos minutos: en la misma orientación, a una altura similar y con el entorno que tendrá la instalación definitiva. Observa su respuesta al anochecer, durante la noche y al amanecer. Comprueba qué ocurre cuando pasa una persona, cuando se mueve una rama o cuando circula un vehículo por las proximidades.

También conviene comprobar aspectos que rara vez aparecen bien explicados en una fotografía:

• Si el sensor permite regular por separado TIME, LUX y SENS.
• Si los mandos mantienen la posición después de varias semanas de uso.
• Si el proyector reinicia correctamente tras un corte de corriente.
• Si el ángulo del detector coincide con la zona que quieres cubrir.
• Si la luz deslumbra a quien se acerca o invade ventanas vecinas.
• Si la carcasa y las conexiones resultan accesibles para una revisión futura.
• Si el comportamiento se mantiene cuando el equipo lleva un rato encendido y ha alcanzado temperatura.

La iluminación exterior automatizada funciona cuando el proyector, el sensor y el espacio están pensados como una sola instalación. El LED aporta una reducción importante de potencia frente al halógeno, pero no elimina la necesidad de elegir bien el equipo. El PIR aporta comodidad, pero exige ajustar el campo de detección. La protección IP mejora la resistencia frente al ambiente, pero no corrige una conexión mal sellada.

Un proyector LED con sensor bien elegido y bien configurado puede reducir el consumo y el mantenimiento, y puede resultar económicamente interesante con el tiempo. Que llegue a compensar la inversión dependerá del precio del equipo, de la instalación, de la tarifa eléctrica, del uso anterior del halógeno y del número de activaciones. No es una amortización automática ni una promesa que se pueda dar por hecha: es el resultado de unas condiciones concretas.

La mejor decisión suele ser menos espectacular y más práctica: calcular el uso real, ajustar la potencia a la zona, proteger las conexiones y dedicar un rato a configurar el sensor. Hacerlo bien una vez no significa olvidarse para siempre, pero sí evitar que una solución sencilla se convierta en otra fuente de problemas.
