Reflejos en cámaras tras un cristal: 4 formas de evitarlos

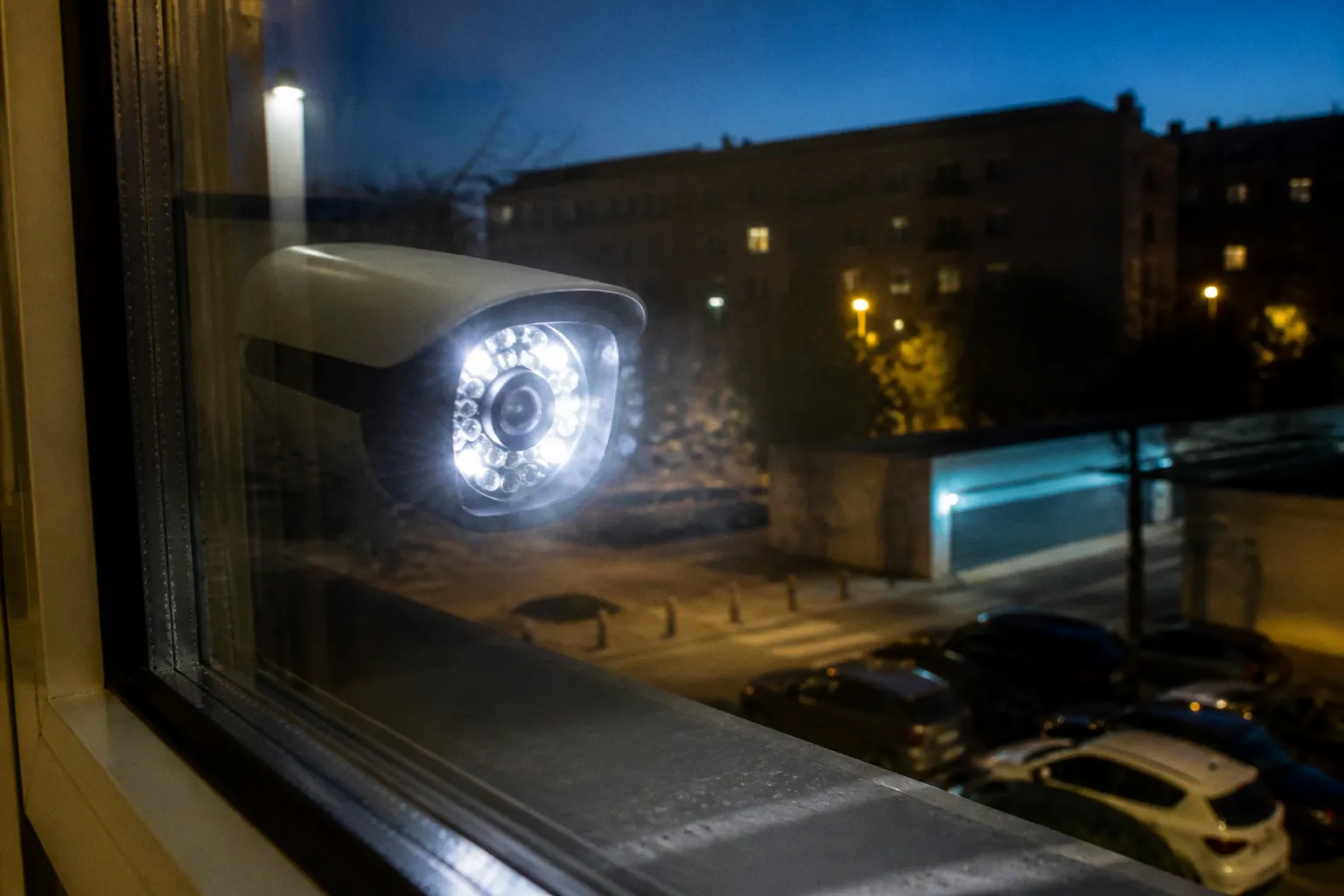

Cuando entra en funcionamiento la visión nocturna, los LED infrarrojos iluminan también el cristal y parte de esa luz vuelve directamente hacia la lente. El resultado puede ser una imagen lavada, halos alrededor de la ventana o un rectángulo brillante que oculta la escena exterior.

No ocurre siempre con la misma intensidad. Influyen el tipo de vidrio, la distancia entre la cámara y la ventana, la presencia de persianas o cortinas, el ángulo de montaje y el diseño de la propia cámara. Una cámara con visión nocturna bien ajustada puede ofrecer una imagen útil tras un cristal, pero no conviene dar por hecho que bastará con colocarla frente a la ventana y activar la grabación.

Los reflejos en cámaras de seguridad tras un cristal se pueden reducir con varios ajustes combinados. La prioridad suele ser apagar la iluminación infrarroja integrada, evitar que quede espacio abierto alrededor del objetivo y llevar la luz nocturna al exterior. En algunos casos también ayuda cambiar ligeramente el ángulo de la cámara. Ninguna de estas medidas sustituye a una prueba nocturna en el lugar definitivo: el comportamiento del cristal y de la iluminación solo se confirma cuando la instalación está montada.

El problema de la sobreexposición por infrarrojos en cristales

La mayoría de las cámaras IP con visión nocturna incorporan LED que emiten luz infrarroja cercana, normalmente en torno a 850 o 940 nanómetros. Esa iluminación no resulta visible —o apenas lo es, según la longitud de onda—, pero sí permite que el sensor CMOS registre la escena cuando falta luz. El inconveniente es que la cámara no distingue entre la luz que rebota en un objeto situado fuera y la que se refleja en la superficie interior de la ventana.

El cristal transmite buena parte de la luz visible, aunque también devuelve una parte hacia el interior. En la banda infrarroja el comportamiento depende mucho de su composición y de los tratamientos aplicados. Un vidrio sencillo, uno laminado, un doble acristalamiento con cámara de gas o un vidrio bajo emisivo no producen necesariamente el mismo reflejo. Los tratamientos térmicos pueden ser especialmente problemáticos, porque están diseñados para reflejar determinadas longitudes de onda.

La geometría también importa. Si la cámara está colocada perfectamente perpendicular al cristal, el rebote puede regresar hacia el objetivo con bastante facilidad. Cuando el iluminador IR está situado alrededor de la lente, como sucede en muchos modelos compactos, el propio conjunto de cámara y ventana forma una especie de caja reflectante. La lente recibe entonces una señal muy intensa a corta distancia, mientras que la escena exterior permanece mucho más oscura.

Los síntomas habituales son fáciles de reconocer:

• una pantalla casi blanca al activar el modo nocturno;
• halos o manchas circulares alrededor de las fuentes de luz;
• pérdida de contraste en los objetos situados fuera;
• reflejos de la habitación, de los pilotos de la cámara o de una pantalla cercana;
• cambios bruscos entre una imagen aparentemente correcta y otra completamente sobreexpuesta cuando varía la luz exterior.

El problema no se limita al vidrio transparente. Las ventanas tintadas, los cristales de control solar y algunos laminados pueden modificar la cantidad de luz que llega al sensor y alterar el equilibrio de exposición. También pueden afectar a la reproducción del color durante el día. Por eso, antes de elegir una cámara para una instalación tras una ventana, conviene comprobar cómo funciona tanto con luz diurna como con el entorno completamente oscuro.

La distancia entre el objetivo y el cristal es otro factor decisivo. Cuanto mayor sea el hueco, más posibilidades hay de que la cámara capture reflejos de la habitación. Una lámpara encendida, una pared clara o incluso el marco de la ventana pueden aparecer superpuestos en la imagen. Acercar el objetivo al vidrio ayuda, pero no basta si el iluminador IR sigue apuntando directamente a la superficie.

Desactivación de LED IR y luces de estado para evitar rebotes

La primera medida consiste en eliminar las fuentes de luz situadas dentro de la habitación. En la configuración de la cámara hay que buscar opciones como «visión nocturna», «iluminación IR», «infrarrojos», «IR Light» o un modo específico para instalación detrás de cristal. La denominación cambia según el fabricante y el firmware, pero la lógica es la misma: impedir que los LED internos iluminen la ventana desde el lado de la cámara.

En algunos equipos se puede desactivar el infrarrojo por completo. En otros hay que seleccionar el modo de visión nocturna en color, fijar la iluminación en «apagada» o establecer un horario. Si la cámara está conectada a un NVR, el ajuste puede aparecer en el menú del grabador y no en la aplicación móvil. También es frecuente que exista una opción independiente para los LED de estado.

Ese pequeño piloto puede parecer irrelevante durante el día y convertirse en un punto brillante por la noche. El indicador de alimentación, conexión o grabación se refleja en el cristal y produce manchas localizadas, sobre todo cuando la cámara queda cerca de la ventana. Si el firmware permite apagarlo, lo recomendable es hacerlo. Cuando no existe esa opción, se puede estudiar una solución física que no cubra micrófonos, ranuras de ventilación, botones ni elementos necesarios para el mantenimiento.

Apagar el IR interno no significa que la cámara vaya a ver en la oscuridad por sí sola. Lo que se elimina es una fuente de reflejo. Después hay que comprobar si la iluminación ambiental exterior permite trabajar en color o si hace falta añadir luz fuera de la ventana. En modelos con sensor sensible y buena iluminación urbana, el resultado puede ser suficiente. En una fachada sin luz, será necesario plantear una fuente de iluminación complementaria.

Desactivar los LED infrarrojos internos suele ser el primer paso porque elimina el rebote más cercano al sensor. Aun así, el ángulo de montaje y el sellado alrededor del objetivo pueden marcar una diferencia importante.

También conviene revisar las funciones automáticas. Algunas cámaras vuelven a activar el IR después de un reinicio, una actualización o un cambio de perfil horario. Si el equipo ofrece perfiles día/noche, hay que comprobar qué ocurre en cada uno. Una configuración aparentemente correcta puede cambiar al caer la tarde si el modo automático recupera los valores de fábrica.

La exposición merece una revisión aparte. Con el IR apagado, la cámara puede intentar compensar la falta de luz aumentando la ganancia y el tiempo de exposición. Eso genera ruido, movimiento borroso y una imagen que parece más luminosa de lo que realmente es. Bajar la ganancia o limitar el tiempo de exposición puede mejorar la estabilidad, aunque siempre a costa de perder detalle en las zonas oscuras. La prioridad es conseguir una imagen útil, no una escena artificialmente clara pero llena de ruido.

Uso de soportes de silicona y sellado contra el vidrio

Una cámara de vigilancia detrás de una ventana no debería quedar simplemente apoyada sobre un mueble, con el objetivo orientado hacia el cristal. Esa disposición deja un espacio abierto entre la lente y la superficie, y en ese espacio se acumulan reflejos de la habitación. Un soporte específico para ventana, un marco de goma o un bisel de silicona pueden reducirlos al impedir que la luz lateral alcance el objetivo.

La función del soporte no es solo mantener la cámara en posición. Debe crear una zona de contacto razonablemente estanca alrededor de la lente, sin presionar el cristal de forma que pueda dañarlo. Los materiales flexibles, como la silicona o ciertos elastómeros, se adaptan mejor a pequeñas irregularidades que una pieza rígida. También absorben parte de las vibraciones y ayudan a mantener el encuadre.

El sellado debe ser suficiente, pero no hermético a cualquier precio. No hay que tapar el micrófono, los sensores auxiliares, los botones ni las entradas de aire que el fabricante haya previsto. En una cámara con batería, además, el soporte debe permitir retirarla para cargarla o sustituirla. Si el accesorio obliga a desmontar toda la instalación cada vez que hay que realizar una operación básica, acabará afectando al mantenimiento.

Antes de fijar el soporte, conviene limpiar el cristal y la zona de contacto con un producto que no deje película. El polvo, la grasa y los restos de limpiacristales reducen la adherencia y pueden crear pequeñas bolsas de aire. Estas bolsas no siempre se ven de día, pero generan destellos cuando incide la iluminación nocturna. La superficie debe estar seca y a una temperatura adecuada para el adhesivo elegido.

El montaje se puede plantear así:

1. Presentar la cámara y confirmar el encuadre diurno antes de retirar la protección del adhesivo.

2. Marcar la posición de la lente y comprobar que no coincida con una junta, un perfil metálico o una zona de curvatura del vidrio.

3. Colocar el bisel o la junta alrededor del objetivo, evitando que invada el campo de visión.

4. Fijar el conjunto sin forzar la ventana y mantener la presión el tiempo recomendado por el fabricante del adhesivo.

5. Dejar que la unión se estabilice antes de mover la cámara o tirar del cable.

El soporte ayuda especialmente con la luz ambiental interior: lámparas, pantallas, paredes iluminadas o reflejos del propio operador. No elimina por sí mismo el rebote de los LED infrarrojos. Si el iluminador sigue encendido y apunta al cristal, la cámara puede continuar viendo una mancha blanca aunque el sellado sea correcto.

Tampoco es conveniente pegar una cámara pesada directamente a cualquier ventana sin valorar el tipo de vidrio. Un doble acristalamiento, un laminado de seguridad o una hoja con tratamiento pueden requerir otro sistema de fijación. En instalaciones permanentes, un soporte atornillado al marco o a la pared interior suele ser más estable que una ventosa, siempre que no se comprometa la carpintería ni el cierre de la ventana.

Iluminación externa y ajustes de ángulo para mejorar la captura

Cuando se apaga la iluminación IR integrada, la solución más limpia suele ser llevar la luz al exterior. Un iluminador infrarrojo independiente colocado fuera de la ventana no envía su haz contra el cristal desde la misma posición que la cámara. La escena se ilumina desde otro punto y el sensor recibe la luz reflejada por los objetos, no el rebote directo del LED situado junto a la lente.

La separación entre cámara e iluminador debe ser suficiente para que el haz no vuelva al objetivo. No existe una distancia universal: depende del ángulo, del alcance del iluminador, de la anchura de la zona vigilada y de la reflectividad de la fachada o del suelo. Un foco demasiado potente puede crear sus propios problemas, como zonas quemadas, insectos atraídos por la luz o una exposición desequilibrada entre primer plano y fondo.

La longitud de onda también influye. Los iluminadores de 850 nm suelen ofrecer más sensibilidad efectiva en muchas cámaras, aunque pueden dejar un resplandor rojo visible desde ciertos ángulos. Los de 940 nm son menos visibles, pero no todos los sensores responden igual y el alcance práctico puede ser menor. La compatibilidad hay que comprobarla en conjunto: cámara, iluminador, óptica y escena exterior.

La luz blanca es otra alternativa cuando interesa mantener el color durante la noche. Puede ser útil en accesos, porches o patios donde una iluminación discreta ya forma parte de la instalación. En ese caso hay que evitar que el foco quede dentro del campo de visión o se refleje en la ventana. Una luz bien colocada puede mejorar la identificación, pero una luminaria enfrentada al cristal solo añade otro reflejo.

El ángulo de la cámara ofrece una segunda vía de mejora. Separarla ligeramente de la perpendicular puede desviar el rebote fuera del eje del objetivo. La modificación debe ser pequeña y comprobarse en el monitor: demasiado ángulo introduce distorsión, reduce la cobertura útil y puede dejar parte de la escena oculta por el marco. En una ventana con varios paños, quizá resulte preferible cambiar de hoja antes que inclinar demasiado la cámara.

El ajuste debe hacerse de noche y con la iluminación definitiva encendida. Durante el día, casi cualquier posición puede parecer correcta. La prueba real consiste en observar simultáneamente:

• el área más cercana a la ventana;
• los rostros o matrículas que interese identificar;
• las zonas oscuras del fondo;
• el reflejo de la habitación;
• los cambios de exposición cuando pasa una persona o se enciende una luz.

Un filtro polarizador puede ayudar en ciertos reflejos visibles, especialmente durante el día, pero no es una solución universal para los reflejos infrarrojos. Su efecto depende de la polarización de la luz, del tipo de cristal y de la orientación del filtro. Además, puede reducir la cantidad total de luz que llega al sensor. Por eso debe ajustarse mirando la imagen final y no instalarse como accesorio automático.

La combinación adecuada depende de la instalación. En una ventana con buena iluminación urbana puede bastar con desactivar el IR y acercar la lente al cristal. En una finca aislada será más habitual necesitar un iluminador exterior y una revisión del encuadre. Si el cristal tiene un tratamiento altamente reflectante, incluso una configuración bien ejecutada puede ofrecer menos detalle que una cámara montada directamente en la fachada.

Limitaciones de los sensores PIR en instalaciones tras ventanas

El sensor PIR detecta cambios en la radiación infrarroja térmica emitida por personas, animales y otros objetos calientes. Esa radiación pertenece a una banda distinta de la que utilizan los LED de visión nocturna. El vidrio común transmite la luz visible y parte del infrarrojo cercano, pero bloquea en gran medida la radiación térmica de onda larga que necesita un PIR convencional.

Por eso una cámara a batería colocada dentro de casa puede no activarse cuando una persona camina al otro lado de la ventana. El sensor está mirando a través de una barrera que impide recibir correctamente la señal térmica. El hecho de que la imagen se vea bien no cambia esta limitación: el sensor de vídeo y el PIR no están observando el mismo tipo de radiación.

Hay excepciones y matices. Algunos materiales especiales, ventanas abiertas o sensores instalados en una posición distinta pueden cambiar el resultado. También es posible que el PIR detecte movimiento dentro de la habitación, lo que produciría activaciones no deseadas. La única forma fiable de confirmar el comportamiento es probar el sistema con la ventana cerrada, de noche y desde las zonas por las que circularán las personas.

Cuando el PIR no resulta adecuado, se pueden valorar otras opciones:

1. Detección por análisis de vídeo. La cámara compara cambios entre fotogramas y puede activar una grabación cuando identifica movimiento en una zona definida. Necesita que la imagen tenga contraste suficiente y puede verse afectada por lluvia, ramas, faros, sombras o reflejos.

2. Clasificación mediante inteligencia artificial. Algunos equipos distinguen personas, vehículos o animales. Esta función puede reducir falsas alarmas, pero sigue dependiendo de que el sensor vea una imagen suficientemente clara y estable.

3. Sensor exterior independiente. Un detector situado fuera de la ventana sí recibe la radiación térmica de la escena. Puede enviar la señal a una entrada de alarma, a un sistema domótico o a un equipo de grabación compatible.

4. Contacto o automatización asociada. En accesos concretos puede ser más útil combinar la cámara con un contacto magnético, un videoportero o una regla de automatización que active la grabación cuando se abre una puerta o una cancela.

Un PIR convencional no debe darse por válido detrás de un cristal solo porque la cámara tenga imagen. Para activar la grabación habrá que probar el sensor o recurrir a análisis de vídeo, clasificación de objetos o detección instalada en el exterior.

El análisis de píxeles tampoco funciona «sin limitaciones físicas». Puede detectar cambios a través de una ventana si la imagen es legible, pero pierde fiabilidad con reflejos, condensación, suciedad, contraluces o cristales tratados que reducen el contraste. Los umbrales de sensibilidad deben ajustarse a la escena real. Un valor demasiado alto puede ignorar movimientos lentos; uno demasiado bajo puede generar avisos constantes por cambios de luz.

La comprobación final debe hacerse de noche

Una vez aplicadas las medidas, la revisión debe incluir más que una captura puntual. Hay que observar la cámara durante distintos niveles de oscuridad y comprobar qué ocurre cuando se activa el perfil nocturno. El objetivo no es conseguir una imagen brillante, sino conservar detalle en las zonas relevantes sin que el cristal domine la escena.

Conviene revisar, al menos, estos puntos durante la puesta en marcha:

• que el iluminador IR interno y el piloto de estado permanezcan apagados cuando corresponde;
• que la junta o el soporte no dejen entrar luz lateral alrededor de la lente;
• que el cristal esté limpio y sin condensación en la zona de visión;
• que el iluminador exterior cubra la escena sin apuntar al cristal;
• que el ángulo no deje fuera el acceso, el perímetro o el punto de identificación principal;
• que la exposición no convierta las caras, vehículos o puertas en manchas blancas;
• que el método de detección elegido active la grabación desde el lado exterior;
• que la conexión, el grabador y el almacenamiento mantengan el servicio durante el periodo previsto.

El almacenamiento debe calcularse a partir del flujo de vídeo real, la resolución, la compresión, la tasa de imágenes y el horario de grabación. No es suficiente con fijarse en la capacidad nominal del disco. Una cámara que graba de forma continua necesita mucho más espacio que otra configurada por eventos, y la detección de movimiento tras un cristal puede generar más activaciones de las esperadas si hay reflejos o cambios de luz.

La conservación de las imágenes también debe plantearse conforme a la normativa española de protección de datos. En el régimen general de videovigilancia, las imágenes no deben conservarse indefinidamente y el plazo ordinario máximo es de un mes, salvo que exista una razón legal para conservarlas durante más tiempo, por ejemplo cuando deban ponerse a disposición de una autoridad o estén vinculadas a una investigación. Una instalación conectada a una central de alarmas no convierte automáticamente un periodo de conservación superior en un mínimo legal general. El plazo, el acceso y la eliminación deben configurarse de acuerdo con la finalidad y con las obligaciones aplicables al responsable del sistema.

Los reflejos nocturnos en cámaras IP no se corrigen siempre con una única opción del menú. A menudo hay que actuar sobre tres elementos a la vez: la luz que produce la cámara, el espacio entre la lente y el cristal y la iluminación de la escena exterior. El soporte sellado puede ser suficiente en una ventana sencilla, mientras que un vidrio bajo emisivo o un entorno completamente oscuro puede exigir una solución diferente.

La conclusión práctica es menos rotunda y más útil: colocar una cámara detrás de una ventana es viable en determinadas condiciones, pero requiere probar el conjunto. Desactivar los LED IR, apagar los indicadores, sellar el objetivo, separar la iluminación exterior y ajustar el ángulo son medidas que suelen mejorar la captura, aunque su resultado depende de la cámara, del cristal y del entorno. La solución a los reflejos en CCTV no consiste en aplicar una receta idéntica en todas las instalaciones, sino en eliminar el rebote principal y verificar después qué información conserva realmente la imagen nocturna.
