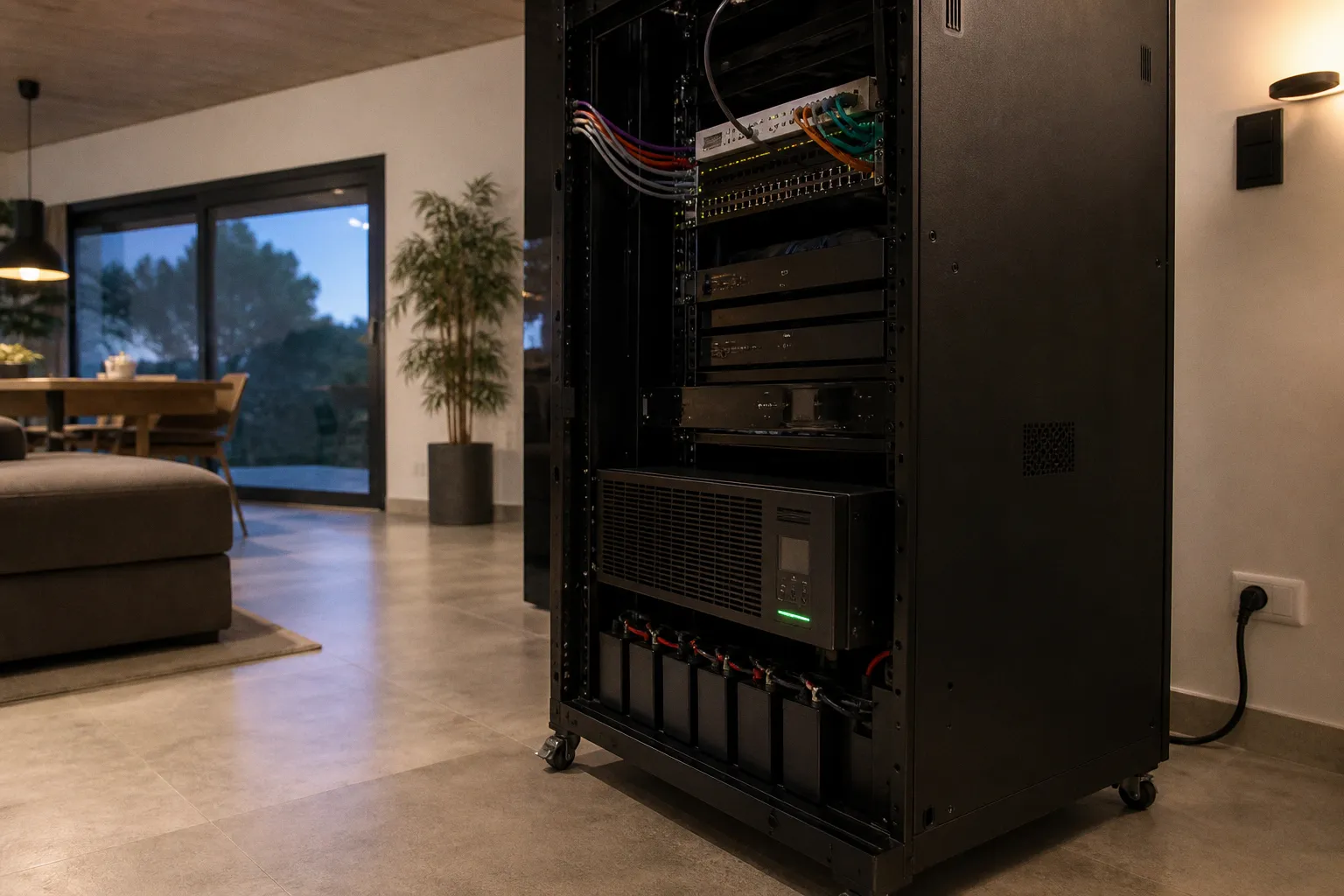

SAI para rack de domótica: fases de su instalación

Y ahí llega el problema: pesa bastante más que muchos de los dispositivos que va a proteger, necesita ventilación y no se puede colocar en cualquier hueco libre del armario.

Una instalación de SAI para rack de domótica bien resuelta empieza antes de enchufar nada. Hay que decidir dónde irá el equipo, cómo se repartirá el peso, qué salidas tendrán respaldo de batería y qué dispositivos deben apagarse de forma ordenada si el corte se alarga. Si solo lo atornillamos donde quepa y conectamos todos los enchufes sin mirar, tendremos algo parecido a una protección eléctrica, pero no un sistema de respaldo pensado para trabajar de verdad.

Vamos a verlo por fases, como lo haríamos en obra: primero el espacio físico, después el montaje, la ventilación, el reparto de cargas y, por último, la integración con el servidor domótico.

Antes de montar: medir el rack y decidir qué queremos proteger

El primer error suele aparecer antes de tirar la primera línea: comprar un SAI sin haber revisado el rack. Los modelos para armario técnico están diseñados normalmente para bastidores de 19 pulgadas y ocupan una altura vertical que puede ir desde 1U hasta 12U, según la potencia, el formato y el paquete de baterías.

Eso significa que no basta con contar los huecos disponibles. Debemos mirar también la profundidad del armario, la posición de las puertas, el recorrido de los cables y el espacio trasero que quedará cuando el SAI esté montado. Un equipo que entra justo por delante puede quedarse sin sitio para los conectores o para expulsar el aire por detrás. Y ya sabemos cómo acaba eso: puerta que no cierra, latiguillos doblados y un ventilador trabajando como si estuviera enfadado con todo el edificio.

Antes de pedir el equipo, necesitamos dejar anotados estos datos:

• Altura libre disponible en unidades de rack, descontando bandejas, paneles y elementos que no podamos mover.
• Profundidad útil del armario, no la medida exterior que aparece en el catálogo.
• Capacidad de carga de los raíles y del propio rack.
• Ubicación de la toma de corriente de pared y recorrido previsto del cable de alimentación.
• Espacio posterior para ventilación y para manipular conectores.
• Equipos que deben seguir encendidos durante un corte y equipos que pueden apagarse sin consecuencias.
• Posibilidad de acceder a la batería y a los conectores sin desmontar medio armario.

El peso tiene aquí más importancia de la que parece. Un SAI lleva baterías y transformadores, de modo que puede concentrar una masa considerable en pocas unidades verticales. Por eso lo normal y más seguro es instalarlo en la zona inferior del rack. Así bajamos el centro de gravedad y evitamos que el armario se vuelva inestable al extraer una bandeja, tirar de un servidor o mover el conjunto.

Si el rack no está fijado al suelo o a la pared, esta cuestión deja de ser una recomendación y pasa a ser una condición de seguridad. Un armario alto y cargado en la parte superior se comporta mal cuando abrimos la puerta o deslizamos un equipo pesado. Si te encuentras con un rack ligero, estrecho y sin anclaje, toca curarse en salud: primero aseguramos la estructura y después añadimos baterías.

El SAI no se coloca en el hueco que sobra; se coloca donde el rack pueda soportar su peso y donde el aire pueda circular.

Cómo repartir las unidades del armario

En una instalación doméstica pequeña podemos encontrarnos con un rack mural o un armario de poca profundidad. En ese caso, no siempre será posible instalar un SAI de formato rack de gran fondo. Hay que comprobar las medidas del fabricante y no forzar una solución de bandeja universal si el equipo está pensado para raíles específicos.

Una distribución razonable suele dejar el SAI abajo, los equipos más ligeros encima y los elementos de conexión en una zona donde los latiguillos no crucen por delante de las entradas de aire. Los paneles de parcheo, organizadores y pasacables deben permitir trabajar detrás sin convertir el armario en una caja de nudos.

También conviene reservar alguna unidad libre. El rack de domótica tiende a crecer: hoy instalamos un controlador y un switch; mañana aparece un grabador, un gateway de climatización o un mini servidor para visualización. Si ocupamos todos los huecos desde el primer día, cualquier ampliación obligará a mover equipos que ya estaban funcionando.

Montaje mecánico del SAI en el rack

Con la ubicación decidida, pasamos al montaje mecánico. Aquí no hay misterio, pero sí varios errores habituales. El SAI debe quedar apoyado y guiado por los raíles correspondientes, no suspendido únicamente de los tornillos delanteros. En equipos pesados, la tornillería frontal mantiene la posición, pero no debería cargar por sí sola con todo el conjunto.

Los fabricantes suelen suministrar raíles, soportes o accesorios específicos. Si el modelo los incluye, los montamos siguiendo la orientación indicada y comprobamos que ambos lados quedan a la misma altura. En racks con tuercas enjauladas, merece la pena presentar primero el equipo y marcar las unidades que vamos a ocupar. Dos agujeros desplazados una unidad parecen poca cosa hasta que intentas cerrar la puerta o alinear el siguiente dispositivo.

El orden de trabajo que nos suele ahorrar más tiempo es este:

1. Dejamos el rack estable y accesible. Retiramos paneles que estorben y comprobamos que el armario está bien anclado si el peso lo requiere.

2. Marcamos las unidades ocupadas. No nos fiamos de la memoria, especialmente si el SAI ocupa varias U y debajo hay una bandeja o un zócalo.

3. Fijamos los raíles. Revisamos que no queden inclinados y que soporten la profundidad completa del equipo.

4. Colocamos el SAI entre dos personas. El peso de las baterías se nota justo cuando intentas encajarlo con los brazos estirados.

5. Apretamos la tornillería sin deformar el frontal. El equipo debe quedar sujeto, no estrangulado.

6. Comprobamos el recorrido posterior. Antes de conectar, verificamos que los cables no quedan aplastados contra la pared o contra la tapa trasera.

Si el SAI va sobre una bandeja en vez de raíles, la bandeja debe estar dimensionada para su peso. Una bandeja pensada para un router o un pequeño switch no es automáticamente válida para un equipo con baterías. Parece de sentido común, pero en los armarios técnicos de viviendas se ven estas mezclas más a menudo de lo que nos gustaría.

La batería interna no siempre viene conectada

Al abrir la caja, algunos SAI presentan un comportamiento que desconcierta al instalador: aparece una alarma, un icono de fallo o el equipo no arranca como esperamos. En muchos modelos, las baterías internas se entregan desconectadas por requisitos de transporte. No es una avería ni significa que el equipo haya llegado muerto; hay que conectar los bornes o conectores internos siguiendo las instrucciones del fabricante.

Este paso se realiza antes de la puesta en servicio y con el equipo desconectado de la red. No debemos improvisar puentes, cambiar la polaridad ni manipular una batería si el manual exige un procedimiento concreto. Las baterías pueden entregar corrientes elevadas aunque el SAI esté apagado, así que aquí no vale la filosofía de probar a ver qué pasa.

Una vez conectado el conjunto interno, revisamos que:

• Los conectores están completamente insertados.
• La polaridad coincide con la indicada.
• No hay cables pellizcados por la tapa.
• La batería queda fijada y no puede desplazarse con las vibraciones.
• La carcasa se cierra antes de energizar el equipo.
• El SAI deja de mostrar el aviso de batería desconectada después de la inicialización.

Hay modelos con baterías reemplazables desde el frontal y otros que requieren retirar una tapa. En ambos casos, debemos dejar suficiente espacio para futuras operaciones. Instalar el SAI pegado a una bandeja superior puede funcionar el primer día, pero convierte cualquier mantenimiento en una sesión de desmontaje completo.

Ventilación: el falso techo también necesita respirar

Las baterías y la electrónica generan calor. El SAI necesita mover ese calor fuera de su carcasa y del armario, por lo que no conviene encerrarlo entre paneles ciegos ni bloquear sus rejillas con latiguillos. Como referencia de instalación, debemos mantener al menos 10 centímetros libres en la zona trasera para favorecer la disipación.

Esa distancia no es un adorno del manual. En un rack estrecho, el aire caliente puede quedarse atrapado detrás del SAI, subir hacia los equipos superiores y elevar la temperatura de todo el conjunto. Si el armario está dentro de un falso techo, en un cuarto técnico pequeño o junto a una fuente de calor, el problema se agrava.

Cuando la temperatura ambiente supera los 30 °C, hay que prever extracción o ventilación adicional. No se trata de poner un ventilador cualquiera apuntando al rack y dar el trabajo por terminado. La ventilación debe crear un recorrido: entrada de aire relativamente fresco, paso por la zona de equipos y salida del aire caliente. Si solo removemos el aire dentro del armario, estamos haciendo circular el mismo calor.

Una revisión práctica consiste en comprobar:

• Que las rejillas del SAI no quedan frente a una tapa ciega o contra la pared.
• Que el aire caliente puede salir del armario.
• Que los cables no tapan las entradas ni forman una maraña delante del ventilador.
• Que el rack no está pegado a una caldera, un inversor solar u otra fuente térmica.
• Que el ruido del ventilador es compatible con la ubicación, especialmente en una vivienda.
• Que existe acceso para limpiar polvo y revisar el estado del equipo.

El polvo es otro enemigo de los armarios técnicos. Un rack instalado en un trastero o encima de un falso techo acumula suciedad con rapidez. Con el tiempo, el polvo se deposita en filtros y rejillas, reduce el caudal y obliga a los ventiladores a trabajar más. No hace falta convertir la instalación en un quirófano, pero sí dejarla accesible para mantenimiento.

Conexión eléctrica y reparto de las cargas

Una vez montado el SAI y conectada su batería interna, toca decidir qué enchufamos en cada salida. Aquí es donde una instalación ordenada se separa de una regleta llena de enchufes.

El SAI debe conectarse directamente a una toma de corriente de pared. No debemos alimentarlo desde otra regleta, desde un alargador de dudosa sección ni desde la salida de otro SAI. Además de dificultar el diagnóstico, esas cadenas pueden introducir problemas de carga, selectividad y puesta a tierra. La alimentación del equipo debe quedar clara y accesible dentro del diseño eléctrico de la instalación.

Las salidas suelen dividirse en dos grupos:

La distribución depende del proyecto. Un switch que mantiene cámaras, control de accesos o comunicación con sensores puede ser crítico. Un monitor, una luminaria decorativa o un equipo que se recupera solo quizá no necesite consumir batería. Cada dispositivo conectado al respaldo reduce la autonomía disponible, así que no tiene sentido alimentar por batería todo lo que encontremos en el armario.

En un rack domótico residencial, normalmente priorizamos:

• Controlador principal de automatización.
• Switch de red que mantiene comunicados los dispositivos.
• Router o equipo de comunicaciones, si necesitamos avisos remotos.
• Servidor domótico o mini PC.
• NAS, siempre que esté configurado para apagarse correctamente.
• Pasarelas de climatización, energía o seguridad cuya pérdida pueda dejar el sistema en un estado incoherente.

Podemos dejar fuera equipos con un consumo alto que no sean esenciales para mantener el control básico. Una pantalla grande, un sistema de audio o determinados elementos auxiliares pueden vaciar la batería sin aportar demasiado durante un corte. El objetivo del respaldo eléctrico para domótica no es mantener toda la vivienda como si no hubiera ocurrido nada; es conservar operativos los sistemas que deben seguir tomando decisiones y comunicando estados.

No confundamos potencia con autonomía

La potencia del SAI debe ser compatible con la carga conectada, pero la potencia nominal por sí sola no nos dice cuántos minutos durará la batería. La autonomía de un SAI para smart home depende del consumo acumulado, del modelo concreto, del estado de las baterías y de las condiciones de funcionamiento.

Por eso no conviene prometer una cifra de minutos sin conocer el rack. Dos instalaciones con el mismo SAI pueden comportarse de forma muy distinta: una con un controlador, un switch y un router tendrá una demanda; otra con servidor, discos mecánicos, cámaras y varios equipos de comunicaciones pedirá bastante más.

Para aproximarnos al comportamiento real, podemos trabajar así:

1. Hacemos una lista de todos los equipos que podrían conectarse al respaldo.

2. Consultamos el consumo indicado por cada fabricante o lo medimos con un medidor adecuado.

3. Sumamos la carga prevista y dejamos margen para picos y futuras ampliaciones.

4. Comparamos esa demanda con las tablas de autonomía del fabricante del SAI.

5. Repetimos la comprobación cuando añadimos un servidor, discos o nuevos equipos de red.

El dato de consumo de la etiqueta es una referencia, no siempre el consumo real durante el funcionamiento normal. Un NAS con varios discos puede variar bastante según esté trabajando o en reposo. Un servidor también cambia su demanda cuando ejecuta grabación de vídeo, copias de seguridad o procesos de análisis.

La pregunta correcta no es cuánto aguanta el SAI en abstracto, sino qué parte de tu instalación debe seguir viva y durante cuánto tiempo.

También debemos reservar algún enchufe de red para el propio rack y evitar llenar el panel posterior hasta impedir la ventilación o el mantenimiento. En trabajos de domótica, los problemas no suelen aparecer cuando todo está nuevo, sino cuando hay que cambiar una fuente de alimentación un sábado por la mañana y no se puede retirar ningún conector sin apagar media casa.

Cableado y orden dentro del armario

El cableado del SAI debe quedar separado y reconocible. Aunque trabajemos con pocos equipos, marcar cada alimentación evita errores en la siguiente intervención. Una etiqueta sencilla en ambos extremos del cable puede indicar el equipo, la salida del SAI y si tiene apagado automático configurado.

No hace falta llenar el rack de accesorios, pero sí dejar una ruta lógica:

• Alimentación de red por un lateral o canal independiente.
• Latiguillos de datos guiados por organizadores.
• Cables USB o de gestión sin quedar tensos.
• Conectores posteriores accesibles.
• Reserva de longitud suficiente para extraer un equipo sin arrancar el cable de su toma.
• Identificación de las salidas con batería y de las salidas solo protegidas.

Evitemos enrollar grandes sobrantes de cable de alimentación detrás del SAI. Un pequeño margen es necesario; una bobina apretada que bloquea el aire y dificulta la lectura de las conexiones no aporta nada. En instalaciones nuevas, merece la pena tirar línea y dejar el recorrido preparado desde el cuadro o desde la toma destinada al rack, en lugar de resolverlo todo a base de alargadores cuando ya tenemos el armario lleno.

Si hay varias fuentes de alimentación externas, podemos fijarlas en una bandeja o en un sistema de organización que no obstruya el flujo de aire. Las fuentes colgando de sus propios cables terminan ejerciendo tracción sobre los conectores y dificultan cualquier mantenimiento.

Integrar el SAI con el servidor domótico

El respaldo eléctrico funciona mejor cuando el sistema sabe que se ha ido la red. Para eso conectamos la interfaz de gestión del SAI al servidor domótico, al NAS o a la plataforma de supervisión que corresponda. Algunos equipos utilizan USB; otros pueden integrarse mediante red. La elección depende del modelo y del entorno de automatización.

En instalaciones con Home Assistant, una vía habitual es utilizar Network UPS Tools, conocido como NUT. En un NAS Synology también podemos configurar la gestión del SAI desde las opciones de alimentación, siempre que el modelo y el método de conexión sean compatibles. La idea es la misma: recibir el estado del equipo, generar avisos y ejecutar un apagado ordenado antes de que la batería llegue a un nivel peligroso.

La configuración debe contemplar, como mínimo:

• Pérdida de alimentación de red.
• Funcionamiento con batería.
• Batería baja.
• Sobrecarga.
• Fallo de batería.
• Recuperación de la red.
• Apagado seguro de servidores y dispositivos compatibles.

No debemos esperar a que llegue un corte real para probarlo. La prueba se puede planificar con la instalación en servicio, desconectando la alimentación de entrada del SAI y observando si los equipos críticos siguen activos, si el servidor recibe el evento y si las notificaciones llegan correctamente.

Después comprobamos el proceso de apagado. No basta con que aparezca un mensaje en pantalla. El servidor debe cerrar servicios, desmontar volúmenes y detenerse sin corromper datos. El NAS debe hacer lo mismo con sus discos y tareas activas. Si tenemos un controlador domótico, revisamos qué ocurre con las automatizaciones en curso y si vuelve a conectarse correctamente cuando regresa la red eléctrica.

También conviene decidir qué pasa cuando vuelve la tensión. Algunos equipos arrancan solos al recuperar alimentación; otros necesitan que se pulse el botón. Si el rack está en una vivienda vacía o en una segunda residencia, un SAI que se apaga correctamente pero deja el servidor sin reinicio automático no resuelve del todo el problema.

Las alertas deben servir para actuar

Configurar diez avisos que nadie lee no mejora la instalación. Es más útil recibir una alerta clara cuando el SAI entra en batería, otra cuando la carga es excesiva y otra cuando comienza el apagado. Si el sistema permite diferenciar una interrupción breve de un corte prolongado, podemos evitar notificaciones innecesarias por microcortes.

En una vivienda con domótica, las alertas pueden llegar al móvil, al panel de control o a un sistema de supervisión central. En una instalación industrial o comunitaria, quizá interese enviar el estado a una plataforma de mantenimiento. Lo esencial es que el aviso llegue por una vía que no dependa exclusivamente del equipo que estamos apagando.

Puesta en marcha y comprobaciones finales

Con todo conectado, hacemos una primera revisión sin prisas. Un SAI nuevo no se pone en producción simplemente porque su pantalla se ilumine. Debemos verificar el estado de la batería, la carga conectada, las salidas activas y cualquier indicación de fallo.

La puesta en marcha puede seguir este orden:

1. Conectamos el SAI directamente a la toma de pared.

2. Esperamos a que complete su inicialización y revisamos los indicadores.

3. Confirmamos que la batería interna está reconocida.

4. Encendemos primero los equipos críticos y después los auxiliares.

5. Observamos la carga y cualquier alarma acústica o visual.

6. Verificamos la comunicación con el servidor domótico o el NAS.

7. Simulamos una pérdida de red eléctrica.

8. Comprobamos las alertas y el apagado ordenado.

9. Restauramos la alimentación y revisamos el reinicio de los equipos.

10. Dejamos documentada la distribución de salidas y el procedimiento de mantenimiento.

Si aparece una alarma sonora persistente, no la silenciamos sin saber qué la provoca. Puede indicar batería desconectada, sobrecarga, fallo interno o una condición que el equipo considera anómala. El manual del modelo manda en este punto. Cada fabricante puede organizar los indicadores y los códigos de una forma diferente.

La documentación final debe quedarse junto al rack o en el sistema de mantenimiento. Una hoja sencilla con el esquema de conexiones, la fecha de instalación, el modelo de batería y los equipos respaldados vale más que confiar en que alguien recordará cómo estaba todo dentro de un año.

Mantenimiento: no termina cuando cerramos la puerta

Las baterías son consumibles. El SAI puede seguir encendiendo y mostrando un estado aparentemente normal mientras su capacidad real ha disminuido. Por eso necesitamos incorporar revisiones periódicas al mantenimiento del rack, igual que hacemos con filtros, ventiladores, conexiones y fuentes de alimentación.

En cada revisión podemos comprobar:

• Estado indicado por el SAI y ausencia de alarmas.
• Temperatura del armario y funcionamiento de los ventiladores.
• Limpieza de rejillas y filtros.
• Firmeza de los raíles y tornillos.
• Estado de los cables y ausencia de tensión en los conectores.
• Carga conectada y posibles ampliaciones desde la última visita.
• Comunicación con el servidor, el NAS o la plataforma domótica.
• Resultado de una prueba controlada de funcionamiento con batería.

Si añadimos equipos, repetimos el cálculo de carga. El nuevo dispositivo puede parecer pequeño, pero varios cambios acumulados terminan reduciendo la autonomía. Y si sustituimos el servidor por otro más potente, no damos por hecho que el SAI seguirá trabajando en las mismas condiciones.

La autonomía de SAI para una instalación domótica no es un número fijo grabado en piedra. Cambia con la carga, el envejecimiento de las baterías y la temperatura. Por eso las tablas del fabricante sirven para estimar y las pruebas controladas sirven para saber cómo se comporta nuestro rack.

Una instalación limpia evita problemas caros

Instalar un SAI en un rack de domótica no consiste en atornillar una caja y repartir enchufes. El trabajo bien hecho combina mecánica, electricidad, ventilación y gestión digital. El equipo debe quedar abajo y bien soportado; la batería interna debe conectarse siguiendo el procedimiento del fabricante; la parte trasera necesita espacio para evacuar calor; y las cargas deben separarse entre las que necesitan batería y las que solo requieren protección frente a sobretensiones.

Después viene la parte que muchos dejan para más adelante: conectar el SAI al servidor domótico, probar las alertas y comprobar que el apagado se ejecuta antes de agotar la batería. Ahí es donde el respaldo deja de ser una promesa y se convierte en una instalación que puede recuperarse sin perder datos ni dejar automatizaciones a medias.

Mi consejo de oro es sencillo: deja documentado el rack el día que lo montas, no el día que aparece la avería. Marca las salidas, reserva espacio para mantenimiento, prueba el apagado y no tapes la ventilación con el sobrante de cable. En obra, diez minutos de orden ahora suelen ahorrarnos una tarde entera de picar, desmontar y buscar qué enchufe alimentaba realmente cada cosa.
