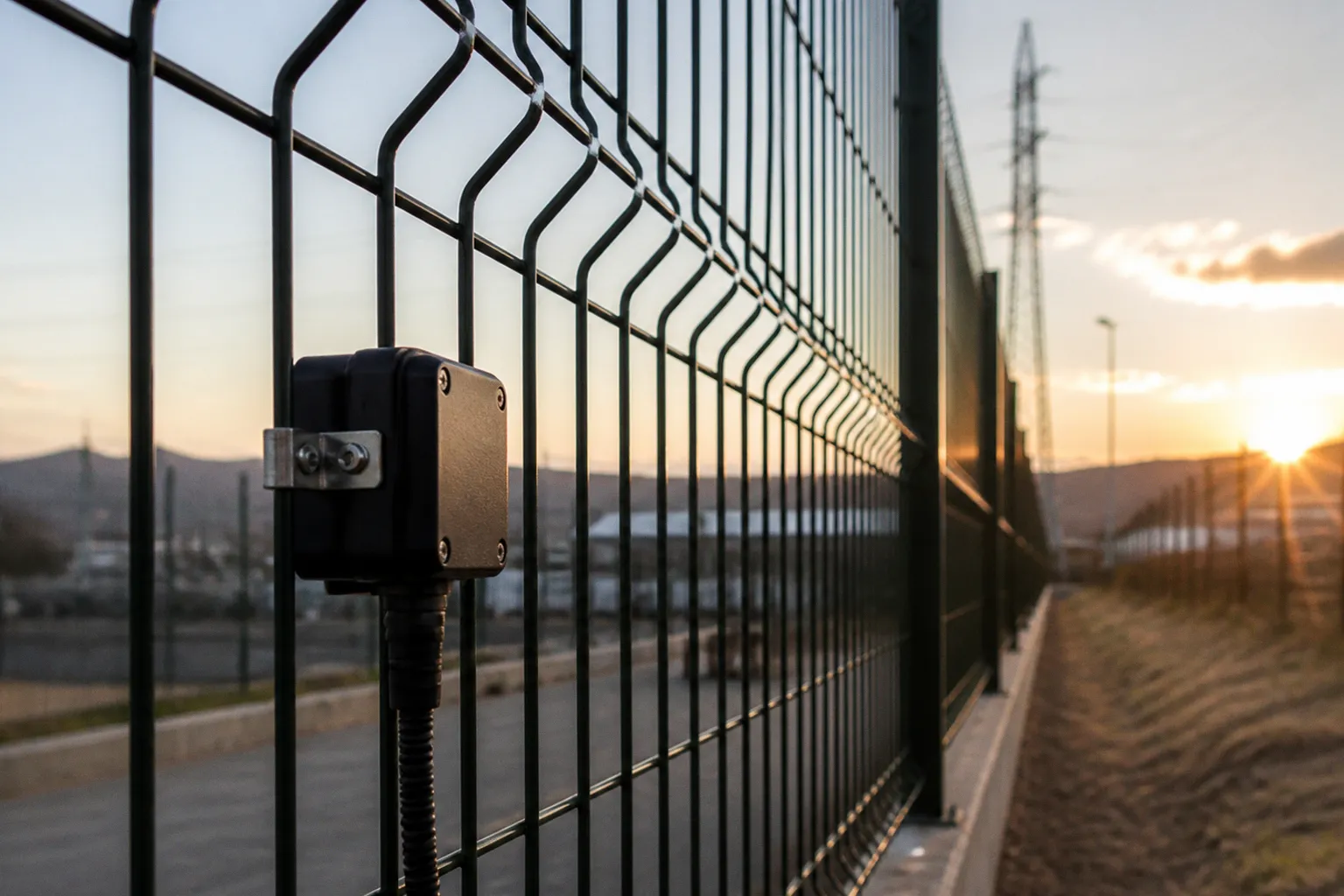

Sensores de vibración en vallas: plan de montaje perimetral

La detección de intrusión en cercados depende de la transmisión mecánica de la vibración, la fijación del cable sensor, la rigidez del vallado y el ajuste del procesado digital de señal.

En una instalación de seguridad perimetral en vallas, el sensor no se limita a detectar un contacto. Debe discriminar entre corte, escalada, golpe o deformación del cerramiento y las excitaciones producidas por viento, lluvia, tráfico, maquinaria o portones. El plan de montaje debe resolver primero la parte mecánica. Después se configura el analizador. Invertir el orden genera falsas alarmas y zonas con cobertura irregular.

Tecnologías de detección: cable microfónico frente a fibra óptica

Los sistemas de detección perimetral por vibración se basan en la propagación de una perturbación por el vallado. El elemento sensor convierte esa perturbación en una señal eléctrica u óptica. El procesador analiza su amplitud, frecuencia, duración y distribución por zonas.

Las tecnologías empleadas con más frecuencia son:

• Cable sensor microfónico. Capta las vibraciones transmitidas por la malla o el panel metálico. Requiere una fijación continua y una tensión controlada. Su comportamiento depende directamente de la geometría del vallado.
• Sensores piezodinámicos pasivos. Generan una señal a partir de la deformación mecánica producida por un impacto o una vibración. Se utilizan en vallados metálicos flexibles y semirrígidos.
• Acelerómetros. Miden la aceleración local del soporte. Pueden emplearse como sensores distribuidos o integrarse en equipos específicos para protección de tramos.
• Fibra óptica. Permite cubrir grandes distancias y separar físicamente el analizador del área exterior. El procesado se realiza sobre la variación de la señal óptica generada por la vibración del cable.

Un sensor de vibración para vallas no debe seleccionarse únicamente por la longitud máxima anunciada por el fabricante. La compatibilidad entre sensor, vallado y procesador condiciona el resultado. Un cable instalado en una malla ciclónica no transmite las vibraciones del mismo modo que un panel electrosoldado fijado sobre postes rígidos.

Cable sensor metálico y sensores piezodinámicos

Los sistemas metálicos se utilizan en vallados flexibles y semirrígidos. El cable sensor se fija al cerramiento mediante clips, collares o pinzas. La continuidad mecánica es el parámetro principal. Si el cable queda suelto en un tramo, la vibración no llega al analizador con la misma amplitud. Si se tensa en exceso, se modifica la respuesta del conjunto y pueden aparecer señales no representativas.

Los sensores piezodinámicos pasivos, como los empleados en sistemas de detección sobre vallas metálicas, responden a vibraciones causadas por intentos de corte, escalada o rotura. No deben tratarse como contactos magnéticos ni como detectores de apertura. El evento se produce por energía mecánica transmitida al cerramiento.

Algunos analizadores para cable sensor especial admiten hasta 600 metros por analizador y disponen de envolvente con protección IP65 para instalación exterior. La longitud máxima no equivale a una cobertura uniforme en cualquier vallado. Antes de alcanzar ese límite se deben valorar:

• La longitud real de cada paño.
• El número de cambios de dirección.
• La presencia de esquinas y uniones.
• La continuidad entre tramos.
• La ubicación de portones y puertas.
• La exposición del cerramiento al viento.
• La existencia de elementos sueltos o corrosión.
• La rigidez de postes, abrazaderas y cimentaciones.

Fibra óptica para grandes perímetros

La fibra óptica modifica la arquitectura del sistema. El cable sensor puede cubrir cuatro zonas de hasta 1000 metros o dos zonas de hasta 2000 metros, según la solución empleada. El analizador procesador puede situarse hasta 5 kilómetros del área protegida.

Esta separación resulta útil cuando el perímetro está alejado del edificio técnico, cuando existe riesgo de sobretensiones o cuando se necesita reducir la electrónica instalada en campo. La fibra no conduce corriente eléctrica en el tramo sensor. Eso simplifica determinados criterios de aislamiento, pero no elimina la necesidad de proteger adecuadamente las cajas, los empalmes y los equipos de alimentación.

No se deben trasladar automáticamente los parámetros de un sistema de fibra óptica a un cable microfónico. La señal, el modo de excitación y el método de procesado son distintos. También lo son los requisitos de terminación y las posibilidades de sectorización.

La longitud máxima del sensor es un dato de catálogo. La eficacia real depende de cómo se transmite la vibración por cada tramo del vallado.

Planificación del trazado antes del montaje

La instalación comienza con un levantamiento del vallado. No se debe definir el trazado sobre un plano que no refleje la situación física. Un cambio de malla, un portón motorizado o una discontinuidad en la cimentación puede dividir el comportamiento mecánico del perímetro.

El plano de montaje debe identificar cada zona con un código único. La zonificación permite asociar una alarma a un tramo concreto y facilita la verificación mediante cámaras o inspección local. Una zona demasiado larga reduce la precisión operativa. Una zona demasiado corta aumenta el número de terminaciones, cajas y puntos de mantenimiento.

Datos que debe recoger el levantamiento

El técnico debe documentar, como mínimo:

• Tipo de vallado: malla ciclónica, panel electrosoldado, chapa, reja o solución mixta.
• Altura y longitud de cada tramo.
• Separación entre postes.
• Tipo de unión entre paños.
• Estado de tensión de la malla.
• Elementos móviles: puertas, portones, barreras y pasos de vehículos.
• Proximidad de carreteras, vías ferroviarias o maquinaria.
• Árboles, ramas y vegetación en contacto con la valla.
• Equipos de iluminación fijados al cerramiento.
• Canalizaciones eléctricas y de comunicaciones cercanas.
• Puntos disponibles para cajas de conexión y mantenimiento.
• Zonas sin visibilidad directa para la videovigilancia.

La inspección también debe registrar el comportamiento del cerramiento con condiciones ambientales distintas. El viento puede provocar oscilaciones generalizadas. La lluvia puede alterar la respuesta de la malla y producir impactos repetidos. Una valla correctamente ajustada durante una jornada sin viento puede generar eventos durante la primera noche con rachas fuertes.

División por zonas

Cada zona debe presentar una respuesta mecánica razonablemente homogénea. No conviene mezclar en el mismo circuito una malla flexible, un panel rígido y una puerta corredera. Cada elemento transmite la energía de forma diferente.

Los portones requieren un tratamiento específico. El cable sensor no debe quedar sometido a esfuerzos producidos por la apertura y el cierre. El paso hacia la hoja móvil debe resolverse con la solución prevista por el fabricante, dejando libertad mecánica donde corresponda y evitando radios de curvatura no permitidos.

En las esquinas, el cable debe seguir el trazado sin formar bolsas ni puntos de tensión local. Las curvas cerradas concentran esfuerzos. Las cajas de conexión deben instalarse en puntos accesibles, protegidos y fuera de las zonas donde puedan recibir golpes directos.

Fijación mecánica del cable sensor para vallados

La fijación es la parte que más afecta a la repetibilidad del sistema. El cable debe estar en contacto estable con la valla y mantener una tensión compatible con las instrucciones del equipo. No existe una distancia universal entre clips válida para cualquier cable y cualquier cerramiento. Ese valor depende del modelo de sensor y del tipo de malla.

Los accesorios habituales incluyen clips de nylon con protección frente a radiación ultravioleta y herramientas específicas de tensión de 5 mm y 9 mm para ajustar collares y pinzas. El material de fijación debe ser compatible con el entorno exterior. Un clip degradado por radiación solar pierde presión y modifica el acoplamiento entre cable y valla.

Secuencia de instalación

1. Preparar el cerramiento. Se eliminan alambres sueltos, elementos cortantes, piezas móviles y puntos de contacto con ramas o vegetación. La malla debe quedar estable antes de fijar el sensor.

2. Marcar el recorrido. Se señalan el inicio y el final de cada zona, las esquinas, las cajas y las transiciones entre materiales. La señalización evita cambios improvisados durante el tendido.

3. Colocar los accesorios. Los clips o collares se distribuyen según la documentación del sistema. La separación debe mantenerse constante dentro de cada tipo de vallado. En puntos con geometría singular se emplean los accesorios previstos, no soluciones improvisadas.

4. Tender el cable. El sensor sigue el eje definido en el plan. No debe quedar apoyado sobre elementos que vibren de forma independiente ni cruzar zonas con holgura no controlada.

5. Aplicar la tensión. La tensión se ajusta con la herramienta correspondiente. El objetivo no es dejar el cable rígido, sino asegurar una transmisión mecánica estable. La tensión excesiva puede cargar los clips y alterar la señal.

6. Revisar las transiciones. En esquinas, uniones, portones y cambios de material se comprueba que el cable no sufra tracción, aplastamiento ni curvaturas incompatibles.

7. Etiquetar los extremos. Cada inicio, final, caja y tramo debe quedar identificado. La etiqueta debe coincidir con los planos y con la programación del analizador.

8. Registrar el montaje. Se documentan fotografías, longitud instalada, tipo de fijación y observaciones del cerramiento. Esta información permite comparar futuras incidencias con el estado original.

No se debe cerrar la instalación con una prueba de alarma aislada. Primero se comprueba la continuidad del circuito o de la fibra, después se valida la respuesta por zonas y, por último, se realizan eventos controlados sobre varios puntos del tramo.

Configuración del procesador y ajuste de sensibilidad

El procesador convierte la señal del sensor en una decisión de alarma. Para ello emplea umbrales y algoritmos de discriminación. En sistemas avanzados se utilizan técnicas DSP para analizar frecuencia y tiempo. El ajuste no consiste en elevar la sensibilidad hasta que cualquier golpe active el sistema.

Un umbral demasiado bajo aumenta los eventos producidos por vibraciones ambientales. Un umbral demasiado alto puede impedir la detección de un corte progresivo o de una escalada con poca energía mecánica. El valor adecuado se obtiene mediante pruebas sobre el vallado real y no mediante una cifra genérica aplicada a todo el perímetro.

Parámetros que deben quedar documentados

La programación debe registrar:

• Identificación de cada zona.
• Longitud y tipo de sensor instalado.
• Tipo de vallado asociado.
• Nivel de sensibilidad.
• Umbral de alarma.
• Tiempo mínimo del evento.
• Parámetros de discriminación de frecuencia.
• Retardos aplicados.
• Condiciones de supervisión.
• Estado de entradas auxiliares.
• Relación con cámaras, iluminación o control de accesos.
• Alimentación utilizada y autonomía disponible.

El ajuste debe realizarse con el sistema en condiciones normales de operación. Si el perímetro está junto a una carretera, las pruebas deben considerar el paso de vehículos. Si existe una instalación industrial, se deben incluir los ciclos de arranque de motores, compresores o bombas. La programación realizada en ausencia de estas perturbaciones no representa el entorno operativo.

Pruebas de intrusión controladas

Las pruebas deben cubrir varios modos de ataque:

• Corte de la malla o del elemento metálico.
• Escalada sobre el paño.
• Golpe puntual.
• Separación o deformación del cerramiento.
• Manipulación de clips y cable.
• Intento sobre esquina.
• Intento junto a un poste.
• Intento en las proximidades de un portón.

No todos estos eventos producen la misma señal. Un golpe puntual puede tener una amplitud elevada y una duración corta. La escalada genera una secuencia de vibraciones. El corte puede producir una señal irregular, con variaciones según la herramienta y la tensión del vallado.

El técnico debe verificar que el evento se asigna a la zona correcta. Una alarma que llega al centro receptor sin localización precisa reduce la capacidad de respuesta. La central de alarmas o el software de gestión debe recibir, como mínimo, el identificador del perímetro, la zona y el tipo de evento cuando el sistema lo permita.

Reducción de falsas alarmas por viento y lluvia

La falsa alarma ambiental no se corrige únicamente aumentando el umbral. Esa práctica reduce la capacidad de detectar intrusiones de baja energía. El tratamiento correcto combina montaje mecánico, análisis de señal y verificación externa.

El viento puede excitar grandes superficies de malla. La lluvia produce impactos distribuidos y repetitivos. El granizo, la caída de ramas y el contacto de vegetación generan señales localizadas. Cada fenómeno tiene una firma distinta, pero el resultado depende de la estructura del vallado y del estado de sus fijaciones.

Medidas de mitigación

• Eliminar holguras en la malla y en los accesorios.
• Sustituir clips dañados o degradados por radiación ultravioleta.
• Separar el sensor de elementos que golpeen el cerramiento.
• Mantener despejada la franja exterior e interior.
• Revisar que las puertas no transmitan vibraciones al tramo fijo.
• Utilizar algoritmos DSP con discriminación de frecuencia y tiempo.
• Configurar sensores auxiliares de viento y temperatura cuando el sistema los admita.
• Establecer retardos compatibles con la estrategia de respuesta.
• Comparar los eventos con imágenes de videovigilancia.
• Registrar la hora, duración y zona de cada alarma para detectar patrones.

Los sensores opcionales de viento y temperatura pueden aportar contexto al procesador. No deben utilizarse como autorización automática para bloquear todas las alarmas durante un episodio meteorológico. Una intrusión puede producirse mientras existe viento. La lógica debe distinguir entre una condición ambiental que eleva el nivel de ruido y una señal que coincide con un patrón de ataque.

El mantenimiento preventivo tiene efecto directo en la tasa de alarmas no deseadas. La inspección debe incluir postes, abrazaderas, uniones, vegetación, corrosión y tensión del cable. Un sistema correctamente configurado puede degradarse si la malla pierde rigidez o si un elemento externo comienza a golpearla.

Integración con videovigilancia, iluminación y central receptora

La detección por vibración identifica una perturbación en el perímetro. La cámara aporta verificación visual. La iluminación de seguridad mejora la escena y puede disuadir o facilitar la identificación. El control de accesos aporta contexto sobre personas y vehículos autorizados.

La integración debe definirse en la fase de ingeniería. No basta con conectar una salida de relé a una entrada de cámara. Se debe establecer qué sucede cuando se activa una zona, cuánto tiempo permanece la preposición, qué cámara se selecciona y cómo se envía el evento a la central receptora.

Una secuencia operativa puede incluir:

1. Activación de una zona de vibración.

2. Preposición de la cámara asociada.

3. Encendido de la iluminación del tramo.

4. Grabación con prioridad elevada.

5. Envío del evento a la plataforma de gestión.

6. Transmisión a la central de alarmas.

7. Verificación mediante vídeo.

8. Escalado a intervención según el protocolo establecido.

La asociación entre zona y cámara debe ser geométricamente coherente. Una cámara situada detrás de un edificio no verifica una alarma producida en la cara exterior de la valla. La cobertura debe considerar ángulo, distancia, iluminación nocturna, obstáculos y resolución útil en el punto de detección.

La iluminación también requiere cálculo. Si se emplean proyectores LED, la potencia instalada, los lúmenes, la distribución fotométrica y el control de encendido deben documentarse. Una fuente de luz mal orientada puede producir deslumbramiento y reducir la capacidad de verificación. La cámara necesita una escena estable, no simplemente más flujo luminoso.

Alimentación y comunicaciones

El analizador debe recibir una tensión estable dentro del rango especificado. En los equipos que trabajan entre 8 y 18 VCC, la fuente debe dimensionarse considerando caída de tensión, consumo de los dispositivos auxiliares y autonomía requerida. El dato de consumo inferior a 1 W corresponde a determinadas electrónicas de análisis, no necesariamente al conjunto completo con módem, calefacción, comunicaciones o iluminación.

La instalación debe separar los circuitos de alimentación y señal cuando el diseño del sistema lo requiera. Las cajas exteriores necesitan protección ambiental adecuada. En equipos de campo con envolvente IP65, las entradas de cable, prensaestopas y tapas deben conservar la condición de protección después del montaje.

El rango operativo de referencia de determinados equipos se sitúa entre -30 °C y +70 °C. El cálculo térmico debe contemplar radiación solar directa, acumulación de calor dentro de la caja y temperatura mínima nocturna. Una envolvente instalada al sol puede superar ampliamente la temperatura ambiente.

Para la comunicación con la central se puede emplear red cableada, radio o GSM según la arquitectura disponible. La señal de alarma debe supervisarse. Un sistema que detecta la intrusión pero no entrega el evento por pérdida de comunicación no cumple la función prevista. Se deben registrar fallos de alimentación, apertura de caja, pérdida de sensor y pérdida de enlace.

Puesta en servicio y mantenimiento

La puesta en servicio se divide en cuatro verificaciones: mecánica, eléctrica, funcional y operativa.

Verificación mecánica

Se comprueba que:

• El cable permanece fijado en todo el recorrido.
• Los clips no presentan holgura.
• La tensión es uniforme dentro de cada tramo.
• No existen contactos con ramas, cables ajenos o elementos móviles.
• Las esquinas no generan tracción lateral.
• Los portones disponen de una transición compatible.
• Las cajas están accesibles para mantenimiento.
• La identificación de zonas coincide con el plano.

Verificación eléctrica y de comunicaciones

Se mide la tensión en el analizador y en los puntos definidos por el proyecto. No basta con medir en la fuente. La caída de tensión en recorridos largos puede modificar el comportamiento del equipo.

También se debe comprobar:

• Alimentación dentro del rango especificado.
• Continuidad y supervisión del sensor.
• Estado de entradas y salidas.
• Comunicación con la central receptora.
• Transmisión del identificador de zona.
• Registro de pérdida de alimentación.
• Registro de apertura de envolvente.
• Funcionamiento de la batería o respaldo, si existe.
• Sincronización entre alarma, vídeo e iluminación.

Verificación funcional

Se ejecutan eventos controlados en distintos puntos. El sistema debe detectar el evento, asignarlo a la zona correcta y activar la lógica de verificación. Las pruebas se repiten en las zonas con cambios de material, esquinas, portones y extremos de línea.

No se debe aceptar una única prueba positiva como validación completa. Una zona puede responder correctamente cerca del analizador y presentar una sensibilidad insuficiente en el extremo opuesto. El procedimiento debe incluir puntos próximos a las terminaciones y puntos intermedios.

Mantenimiento periódico

La frecuencia depende del entorno. Una valla próxima a tráfico pesado, vegetación o maquinaria requiere más inspecciones que un cerramiento estable en una parcela sin actividad exterior. El mantenimiento debe incluir una revisión física y otra basada en el histórico de alarmas.

El histórico permite detectar degradaciones progresivas. Un aumento de eventos en una zona concreta puede indicar una fijación suelta, una rama en contacto, un cambio en la tensión de la malla o una obra cercana. El análisis temporal aporta información que no se obtiene durante una inspección visual aislada.

Verificación técnica final

Antes de entregar una instalación de sensor de vibración para vallas, se debe cerrar el expediente con estos puntos:

• El tipo de sensor es compatible con el tipo de vallado instalado.
• El trazado está dividido en zonas con identificación única.
• La longitud de cada tramo se encuentra dentro de la capacidad del analizador.
• El cable sensor está fijado con accesorios adecuados para exterior.
• La tensión se ha ajustado con la herramienta prevista.
• No existen holguras, contactos parásitos ni elementos móviles sin resolver.
• Las esquinas, portones y cambios de material han sido probados.
• La alimentación se ha medido en el equipo y no solo en la fuente.
• El rango de tensión aplicado corresponde a las especificaciones del sistema.
• Las cajas exteriores conservan la protección ambiental prevista.
• La sensibilidad se ha ajustado por zona y no mediante un valor único para todo el perímetro.
• Se han realizado pruebas de corte, escalada, golpe y deformación.
• Se han evaluado viento, lluvia y otras perturbaciones del entorno.
• El DSP o la discriminación de frecuencia y tiempo están configurados.
• La relación entre zonas de alarma y cámaras está documentada.
• La iluminación de verificación cubre los puntos de detección.
• La central receptora recibe el evento con su zona correspondiente.
• Se supervisan alimentación, comunicaciones, sensor y apertura de cajas.
• Los planos, fotografías y parámetros finales están archivados.
• Existe un programa de mantenimiento con inspección mecánica y análisis del histórico.

El cálculo demuestra que la detección perimetral no termina en el procesador. La respuesta del sistema se construye desde la valla, los clips, la tensión, la sectorización y las condiciones ambientales. Un cable sensor correctamente especificado pero mal acoplado al cerramiento no proporciona una protección uniforme. La instalación debe validarse como conjunto: mecánica, electrónica, comunicaciones y verificación visual.
