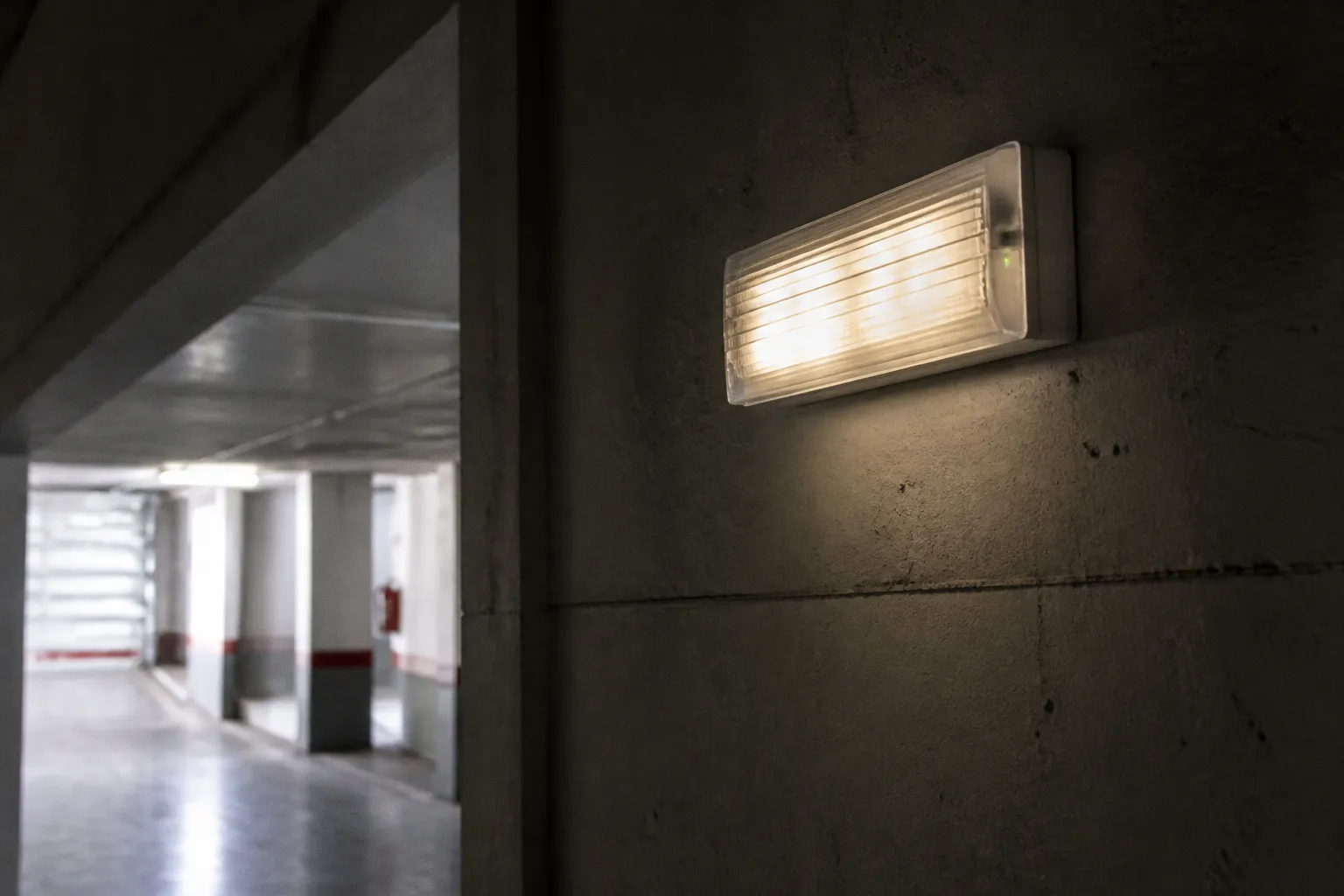

Luces de emergencia LED: balance de consumo antes y después

Cada unidad antigua puede estar consumiendo entre 10 y 20 W durante las horas de funcionamiento, además de mantener su circuito de carga activo cuando está en reposo. En un edificio con muchas plantas, pasillos largos o zonas comunes, ese gasto se va acumulando sin hacer demasiado ruido, que es precisamente como suelen escaparse los consumos innecesarios.

El cambio a luces de emergencia LED permite reducir la potencia habitual hasta un rango de 2 a 5 W por unidad, mejorar la duración de la fuente luminosa y simplificar el mantenimiento del alumbrado de emergencia. Pero conviene hacer el balance completo: no basta con cambiar la luminaria y dar la instalación por terminada. Hay que comprobar el espacio disponible, el cableado, la autonomía, el estado de las baterías, la distribución de la señalización y la compatibilidad con el tipo de instalación que ya tenemos.

Cuando hablamos de luces de emergencia LED antes y después, por tanto, estamos comparando algo más que una cifra de vatios. Estamos poniendo frente a frente dos formas de resolver la misma necesidad: iluminar y señalizar una evacuación cuando falla el suministro normal, con menos consumo, menos intervenciones y una respuesta más previsible.

Del tubo fluorescente a la matriz LED: qué cambia de verdad

Durante años, muchas luminarias de emergencia se resolvieron con tubos fluorescentes compactos o pequeñas lámparas incandescentes. Funcionaban, sí, pero con una relación poco agradecida entre la energía que necesitaban, la luz que entregaban y el mantenimiento que exigían.

Una lámpara incandescente convierte aproximadamente el 80 % de la energía eléctrica en calor y solo alrededor del 20 % en luz. En una luminaria de emergencia, donde no necesitamos calentar nada y sí mantener una señal visible durante un tiempo prolongado, es una combinación difícil de defender. La tecnología LED aprovecha más del 80 % de la energía transformada en luz visible, de modo que puede ofrecer una iluminación equivalente con mucha menos potencia instalada.

Con los tubos fluorescentes la diferencia no es tan exagerada como frente a la incandescencia, pero sigue siendo relevante. Una luminaria fluorescente de emergencia puede moverse habitualmente entre 10 y 20 W, mientras que muchos modelos LED trabajan entre 2 y 5 W. En una sustitución bien planteada, no estamos hablando de rascar unos céntimos: estamos reduciendo de forma directa la potencia que necesita cada punto luminoso.

Además, el LED cambia la manera en que se diseña el equipo. En lugar de depender de un tubo que puede oscurecerse, parpadear o fallar por el arrancador, encontramos una matriz o un conjunto de chips, a menudo SMD, con una respuesta instantánea y una distribución luminosa más controlada. Esto facilita diseñar equipos compactos y mantener la señalización visible en pasillos, escaleras, vestíbulos, garajes y zonas de evacuación.

La vida útil también juega a favor del LED. Como referencia, las luminarias LED pueden situarse aproximadamente entre 30.000 y 50.000 horas de funcionamiento, frente a unas 8.000-15.000 horas habituales en soluciones fluorescentes. La cifra concreta dependerá de la calidad del equipo, la temperatura de trabajo, la electrónica y el uso real, pero la diferencia es suficiente para reducir intervenciones y cambios de lámpara.

El ahorro no está solo en pagar menos vatios: está en subir menos veces al falso techo, cambiar menos componentes y encontrar menos luminarias fuera de servicio.

Luces de emergencia LED antes y después: el salto de potencia

Para entender el ahorro de las luces de emergencia LED conviene empezar por la potencia de cada unidad y después llevarla al conjunto de la instalación. Un único equipo parece poca cosa; cincuenta o cien luminarias ya son otro asunto, sobre todo si el edificio mantiene encendido el alumbrado de emergencia permanente o si cuenta con zonas comunes activas durante muchas horas.

La comparación orientativa queda así:

Hay una precisión que merece la pena dejar clara: la potencia nominal de la fuente LED no es exactamente lo mismo que el consumo total de la luminaria. La electrónica de control y el circuito de carga también participan en el balance. En modo permanente, además, la batería mantiene un consumo residual de mantenimiento. Por eso, cuando calculamos el ahorro real, no debemos limitar la cuenta a multiplicar la potencia del LED por las horas de encendido y olvidarnos del resto.

Aun así, el orden de magnitud es claro. Si sustituimos una luminaria de 20 W por otra de 5 W, la potencia de iluminación se reduce en 15 W por punto. Si la nueva unidad trabaja a 3 W, la diferencia es todavía mayor. En términos generales, la tecnología LED aplicada a señalización y emergencia puede proporcionar ahorros energéticos de hasta el 80-85 % frente a soluciones incandescentes y de alrededor del 60-70 % frente a tubos fluorescentes o equipos de bajo consumo, siempre que la comparación se haga entre luminarias equivalentes y con un uso parecido.

Un ejemplo de cálculo sin vender humo

Vamos a poner números sencillos sobre la mesa. Imaginemos una instalación con 40 luminarias de emergencia que funcionan con una solución antigua de 20 W cada una. La potencia de iluminación instalada es:

• 40 luminarias × 20 W = 800 W.
• Si se sustituyen por equipos LED de 5 W, la nueva potencia de iluminación es de 200 W.
• La reducción directa es de 600 W cuando todas las luminarias están encendidas.

Si el edificio tiene menos unidades, trabaja con luminarias de 10 W o utiliza principalmente equipos en modo no permanente, el resultado será distinto. También cambiará según las horas reales de funcionamiento, la tarifa eléctrica y el consumo de los circuitos de carga. No tiene sentido prometer una cantidad exacta de euros sin conocer esos datos; lo sensato es calcular primero la potencia instalada y después aplicar las horas de uso que correspondan.

Para un balance profesional, necesitamos separar tres situaciones:

1. Modo permanente. La luminaria está encendida mientras existe suministro normal y continúa operativa cuando falla. Aquí el ahorro por reducción de potencia es el más visible porque el LED está trabajando durante muchas horas.

2. Modo no permanente. El equipo permanece apagado en condiciones normales y se activa cuando desaparece la alimentación principal. El consumo de iluminación ordinaria es muy reducido, pero la electrónica sigue realizando la carga y el mantenimiento de la batería.

3. Prueba y emergencia real. Durante los autotest, las pruebas manuales o un corte de suministro, entra en juego la batería. En ese momento importa tanto el consumo del módulo LED como la capacidad útil, el estado de la batería y la autonomía que mantiene después de varios ciclos.

Aquí es donde algunas comparativas se quedan cortas. La luminaria LED puede consumir muy poco durante la descarga, pero si la batería está envejecida no alcanzará la autonomía esperada. Y una batería nueva no compensa una instalación mal distribuida, una señalización tapada o una luminaria que recibe calor constante desde una lámpara o una máquina cercana.

La batería es la mitad de la luminaria

Cuando hacemos un cambio a luces de emergencia LED, muchas veces nos centramos en el cuerpo blanco, el difusor y la potencia marcada en la etiqueta. Después abrimos el equipo y descubrimos que la batería tiene años, está hinchada, pierde capacidad o utiliza una tecnología que ya no encaja con el mantenimiento que queremos hacer. El LED puede durar décadas, pero la batería sigue siendo un componente sometido a ciclos, temperatura y envejecimiento químico.

Las soluciones tradicionales han utilizado con frecuencia baterías de níquel-cadmio, conocidas como NiCd, o alternativas de NiMH. Son tecnologías conocidas y todavía aparecen en numerosos equipos, especialmente en gamas económicas o en instalaciones que se han ido reparando por partes. No debemos dar por hecho que toda luminaria LED incorpora una batería avanzada: hay que leer la ficha del modelo y confirmar el tipo instalado.

Las baterías de fosfato de hierro y litio, LiFePO4, ofrecen una alternativa con varias ventajas prácticas. En los equipos que las incorporan, pueden alcanzar hasta 2.000 ciclos de vida, aproximadamente entre dos y tres veces más que muchas baterías tradicionales de NiCd. También pesan alrededor de un 40 % menos. Ese menor peso ayuda en luminarias compactas y puede facilitar el trabajo cuando tenemos muchos puntos instalados en techos o paredes.

Pero la batería no se elige únicamente por su química. En obra necesitamos comprobar:

• Tensión y capacidad compatibles con la electrónica de la luminaria. No vale instalar una batería que quepa físicamente si el cargador y el circuito de control no están preparados para ella.
• Autonomía declarada en condiciones concretas. Algunos modelos autónomos LED de 3 W ofrecen 180 minutos, es decir, tres horas, pero debemos confirmar si esa cifra corresponde al modo de funcionamiento y a la configuración que vamos a utilizar.
• Temperatura de trabajo. En exteriores, garajes, naves sin climatizar o zonas próximas a puertas, el frío y el calor afectan a la capacidad disponible y a la velocidad de envejecimiento.
• Accesibilidad. Si para sustituir la batería hay que picar pared, desmontar medio techo o retirar un rótulo pegado con adhesivo industrial, el mantenimiento se convierte en una pequeña obra cada vez.
• Disponibilidad del repuesto. Un equipo barato deja de ser barato si dentro de unos años no encontramos la batería compatible y tenemos que reemplazar la luminaria completa.

La mejora de la batería también cambia el mantenimiento. Con una solución bien diseñada, las revisiones pueden centrarse en el funcionamiento del equipo, los indicadores, la autonomía y la integridad física, en lugar de sustituir componentes a ciegas porque la luminaria ya no aguanta una prueba básica.

No confundamos autonomía con ahorro

Una batería de mayor capacidad no siempre significa que la luminaria sea mejor. Si el circuito de carga no está bien dimensionado, puede aumentar el tiempo de recarga o trabajar fuera de sus condiciones recomendadas. Y si el módulo LED consume más de lo previsto, la autonomía real se reducirá aunque la batería tenga una etiqueta muy generosa.

El ahorro energético y la autonomía están relacionados, pero no son lo mismo. Al reducir el consumo del LED, necesitamos menos energía para mantener la iluminación durante el periodo de emergencia. Eso permite utilizar baterías más compactas o conseguir más tiempo de funcionamiento con una capacidad equivalente. Sin embargo, la autonomía final depende del conjunto formado por batería, cargador, electrónica, temperatura y estado del equipo.

Más luz útil no significa poner más vatios

El rendimiento lumínico de una luminaria no se puede valorar solo mirando la potencia. Dos equipos de 5 W pueden ofrecer resultados diferentes si uno concentra mal la luz, tiene un difusor opaco o coloca los chips en una posición poco adecuada para el espacio donde se instala.

Como referencia, las soluciones LED pueden moverse aproximadamente entre 100 y 160 lm/W, mientras que las fluorescentes suelen situarse en torno a 50-90 lm/W. Esa diferencia permite obtener más flujo luminoso con menos potencia, pero en alumbrado de emergencia la distribución es tan importante como el flujo total. Lo que necesitamos no es iluminar de forma espectacular el centro del pasillo y dejar los extremos en penumbra; necesitamos que la señalización y las rutas de evacuación sean visibles de manera coherente.

La geometría del espacio manda. En una escalera estrecha, la posición de la luminaria puede ser más determinante que unos lúmenes adicionales. En un garaje, el hormigón, las vigas y la altura del techo generan sombras duras. En un pasillo con puertas y cambios de dirección, una luminaria perfectamente visible desde un extremo puede quedar oculta al girar la esquina.

Por eso, antes de sustituir equipos, vamos a revisar tres puntos muy terrenales:

1. Altura y orientación. Una luminaria que queda demasiado alta o girada hacia una viga puede perder eficacia aunque el LED tenga buen rendimiento.

2. Obstáculos permanentes. Señales nuevas, conductos, bandejas, rótulos, armarios y puertas pueden haber cambiado la visibilidad desde la última reforma.

3. Estado del difusor. El polvo, el amarilleamiento y las marcas de pintura reducen la luz útil. Cambiar la electrónica sin limpiar o sustituir un difusor degradado es como tirar una línea nueva y dejarla aplastada dentro del tubo: sobre el papel está, pero en la práctica no trabaja como debe.

En proyectos residenciales y terciarios, este enfoque también ayuda a evitar una sobredimensionada innecesaria. Si escogemos el equipo por vatios, podemos acabar instalando más potencia de la que hace falta. Si lo escogemos por cómo resuelve el espacio, la visibilidad y la autonomía, el resultado suele ser más equilibrado.

Qué revisar cuando la instalación ya está hecha

La sustitución directa parece sencilla: quitar una luminaria, conectar otra y cerrar la caja. En una obra nueva, podemos prever el recorrido y dejar cada tubo con su diámetro y radio de curvatura adecuados. En una instalación existente, en cambio, el corrugado puede estar atascado, el cable puede llegar justo y el falso techo puede estar lleno de instalaciones que nadie dibujó en los planos.

Antes de pedir material, necesitamos abrir algunos puntos y levantar información. No hace falta desmontar todo el edificio, pero sí conocer el estado real de una muestra representativa: una zona común, una escalera, un garaje y algún punto donde el acceso sea complicado.

El cableado y la alimentación

La luminaria LED no elimina los problemas del circuito que la alimenta. Si hay bornes flojos, derivaciones improvisadas, conductores dañados o cajas saturadas, el cambio de equipo no resolverá la avería. Al contrario, puede hacer que el fallo sea más difícil de localizar porque la luminaria nueva parece correcta mientras el problema sigue aguas arriba.

Vamos a comprobar:

• Qué circuito alimenta cada grupo de luminarias.
• Si la instalación trabaja en modo permanente o no permanente.
• Si la sección y el tipo de conductor son adecuados para el circuito existente.
• Si el conductor de protección está correctamente disponible cuando el equipo lo requiere.
• Si existen cajas de paso accesibles o conexiones escondidas detrás de acabados.
• Si el tubo permite retirar y volver a tirar línea sin picar pared.

No conviene aprovechar el cambio para hacer una conexión rápida fuera de caja porque hay prisa. En una revisión posterior, ese apaño es el primero que aparece y el último que alguien quiere asumir. Si el cuadro está saturado, necesitamos ordenar el circuito, identificarlo y dejar margen para futuras intervenciones. Curarse en salud aquí significa trabajar limpio, no poner componentes por duplicado sin criterio.

El hueco de montaje

Las nuevas luminarias pueden tener dimensiones diferentes. Algunas encajan en el hueco existente; otras exigen taladrar, ampliar el corte o modificar la fijación. En techos registrables es una tarea sencilla. En un techo continuo de pladur, la cosa cambia: si el equipo antiguo dejó un hueco irregular, el nuevo embellecedor puede no cubrirlo y tendremos que reparar antes de cerrar.

En pared ocurre algo parecido. Un modelo compacto puede parecer una buena solución hasta que descubrimos que la caja queda demasiado cerca de una esquina, una puerta o una junta de dilatación. Si hay que picar pared, hagámoslo con el replanteo claro: altura, orientación, recorrido del cable y espacio de mantenimiento. La broca no entiende de prisas y el yeso siempre encuentra la manera de caer justo donde acabamos de limpiar.

La compatibilidad del equipo

En la ficha técnica deben aparecer, como mínimo, la potencia, el tipo de funcionamiento, la autonomía, el rango de alimentación, el sistema de batería y las condiciones de montaje. También debemos verificar la documentación aplicable al uso previsto. En este campo aparecen referencias como EN 1838, UL 924 o NFPA 101, pero la exigencia concreta depende del país, el tipo de edificio, la instalación y el marco normativo que corresponda.

No es prudente presentar una luminaria como válida para cualquier edificio solo porque en el embalaje aparezca la palabra emergencia. La selección debe encajar con el proyecto, la señalización, el entorno y los requisitos que tenga la instalación. Si el equipo se va a colocar en una zona con polvo, humedad, golpes o temperaturas extremas, el grado de protección y las condiciones de servicio pasan a primer plano.

El mantenimiento cambia, pero no desaparece

Una de las ventajas más claras del LED es que reduce las sustituciones de la fuente luminosa. Eso no significa que podamos olvidarnos del alumbrado de emergencia. La batería envejece, los conectores se aflojan, los difusores se ensucian y las reformas del edificio pueden dejar una señal oculta detrás de un nuevo revestimiento o un cartel.

Un buen plan de mantenimiento del alumbrado de emergencia debe combinar inspección visual, pruebas funcionales y registro de incidencias. La frecuencia exacta dependerá del tipo de instalación y de las obligaciones aplicables, pero en la práctica resulta útil dejar trazabilidad de cada punto: fecha, resultado de la prueba, autonomía observada, estado de la batería y actuación realizada.

En edificios con muchas luminarias, conviene identificar cada equipo de manera sencilla. Una etiqueta interior o un plano actualizado ahorra tiempo cuando una unidad falla. Si todo está instalado con el mismo modelo y el mismo repuesto, el almacén también se simplifica. No parece una gran innovación, pero tener la batería correcta en la furgoneta evita una segunda visita y esa es una clase de eficiencia que cualquier instalador entiende a la primera.

Durante la revisión, prestaremos atención a estos síntomas:

• El indicador de carga permanece apagado o muestra un comportamiento anómalo.
• La luminaria funciona con suministro normal, pero no se enciende durante la prueba de fallo.
• La luz se apaga mucho antes del tiempo de autonomía esperado.
• El difusor presenta amarilleamiento, grietas o restos de pintura.
• La carcasa está deformada, caliente en exceso o dañada por golpes.
• La batería muestra signos de fuga, hinchazón o deterioro.
• La señal se ve desde una dirección, pero queda oculta desde otra ruta de paso.
• El equipo emite parpadeos o tarda en alcanzar una iluminación estable.

El objetivo no es cambiar por cambiar. Si una luminaria LED está correctamente instalada, tiene buena batería y supera las pruebas, no ganamos nada sustituyéndola solo porque exista un modelo más nuevo. El mantenimiento técnico también consiste en saber qué dejar tranquilo.

Una instalación de emergencia eficiente es la que consume poco cuando todo va bien y responde sin sorpresas cuando algo va mal.

Cómo plantear el cambio sin convertirlo en una obra interminable

El cambio a luces de emergencia LED puede ejecutarse por fases. No siempre hace falta intervenir en todo el edificio en una sola jornada, especialmente cuando hay varios tipos de luminaria o zonas ocupadas. Una planificación por sectores permite detectar incompatibilidades antes de comprar cien unidades y encontrarnos con que el modelo elegido no entra en los huecos existentes.

Una secuencia razonable sería la siguiente:

1. Inventariar los puntos instalados. Anotamos cantidad, ubicación, potencia, modo de funcionamiento, tipo de batería y estado aparente. Las fotografías ayudan a recordar fijaciones, conectores y medidas.

2. Separar los casos fáciles de los problemáticos. No es lo mismo cambiar una luminaria superficial en un techo registrable que intervenir en una pared alicatada o en un falso techo sin registro.

3. Elegir un modelo de prueba. Instalamos varias unidades en zonas distintas y comprobamos montaje, visibilidad, autonomía, temperatura de trabajo y facilidad de mantenimiento.

4. Revisar el circuito existente. Si hay fallos de alimentación, los resolvemos antes de cerrar la instalación. Una luminaria nueva no debe utilizarse para esconder una línea vieja que necesita reparación.

5. Definir repuestos y documentación. Dejamos identificadas las baterías, los módulos o las luminarias completas que podrán sustituirse en el futuro.

6. Actualizar planos y registros. Marcamos los puntos modificados y dejamos constancia de las pruebas realizadas. El siguiente técnico agradecerá no tener que adivinar qué se hizo.

En cuanto al presupuesto, conviene separar materiales, mano de obra, medios auxiliares y posibles reparaciones de acabados. El precio de la luminaria es solo una parte. Si hay que utilizar plataforma, trabajar fuera de horario, desmontar placas o rehacer tramos de canalización, la comparación entre tecnologías debe incluir esos costes.

También hay que valorar el tiempo. Una luminaria que se monta en pocos minutos puede requerir después una prueba de autonomía, una revisión de la señalización y una anotación en el registro. Hacerlo bien lleva más que apretar dos bornes, pero evita volver al edificio porque una unidad no carga o porque el nuevo difusor tapa parte del pictograma.

El balance antes y después: qué podemos esperar

En términos energéticos, el cambio es directo: pasamos de soluciones que suelen consumir entre 10 y 20 W por unidad a equipos LED de aproximadamente 2 a 5 W. Frente a una instalación incandescente, la reducción puede alcanzar hasta el 80-85 %. Frente a fluorescentes o CFL, el ahorro puede situarse aproximadamente entre el 60 y el 70 %, dependiendo del modelo comparado, las horas de funcionamiento y el modo de trabajo.

En términos de mantenimiento, la vida útil de la fuente LED, que puede alcanzar entre 30.000 y 50.000 horas, reduce la frecuencia de sustitución respecto a equipos fluorescentes de unas 8.000-15.000 horas. El beneficio se nota especialmente en techos altos, escaleras, naves y zonas donde cada intervención exige medios auxiliares.

En términos de autonomía, algunos modelos autónomos LED estándar de 3 W ofrecen 180 minutos con batería, pero esta cifra no debe trasladarse automáticamente a cualquier luminaria. Hay que comprobar el modelo concreto y recordar que la capacidad disminuye con el envejecimiento, la temperatura y los ciclos de uso.

Y en términos de fiabilidad, el resultado depende de la instalación completa. Un LED de buena calidad conectado a un circuito ordenado, protegido y accesible puede ser una mejora enorme. El mismo LED montado en una caja saturada, con una batería inadecuada y sin registro de mantenimiento solo será una luminaria moderna dentro de un problema antiguo.

La decisión correcta no es siempre sustituirlo todo

Hay instalaciones en las que el cambio completo está justificado desde el punto de vista energético y operativo. Hay otras en las que conviene actuar por zonas, mantener algunos equipos todavía funcionales o sustituir luminarias completas en vez de adaptar módulos LED a cuerpos antiguos. La respuesta depende del estado real del conjunto.

Si las carcasas están deterioradas, los difusores amarillos, los repuestos descatalogados y las baterías agotadas, adaptar parcialmente puede salir caro a medio plazo. Si el cuerpo está bien conservado, el espacio es compatible y existe un kit correctamente diseñado para esa luminaria, la actualización puede ser razonable. Eso sí, la adaptación debe mantener la seguridad eléctrica, la autonomía y la distribución luminosa previstas para el equipo.

También podemos priorizar los puntos con mayor número de horas de funcionamiento: pasillos de hoteles, comunidades con iluminación permanente, edificios administrativos, centros educativos, aparcamientos y zonas de circulación continua. En esos lugares, la reducción de potencia se aprovecha desde el primer día. Los equipos que solo permanecen en espera pueden ofrecer un ahorro energético menor, aunque la mejora de la batería y la disponibilidad de repuestos siga justificando la intervención.

El análisis más honesto combina cuatro preguntas:

• ¿Cuánto consume ahora cada luminaria y cuántas horas trabaja en modo permanente?
• ¿Qué coste tiene mantener la instalación actual durante los próximos años?
• ¿Qué problemas físicos encontraremos al desmontar y volver a montar?
• ¿Qué modelo LED podremos mantener y reparar cuando llegue la siguiente revisión?

Si respondemos a esto antes de sacar el taladro, la obra se vuelve bastante más previsible.

Consejo de oro del instalador

No elijas las luces de emergencia LED únicamente por la potencia más baja ni por la autonomía más larga que aparezca en la caja. Primero mira el espacio, el circuito, la batería y el mantenimiento que tendrá que hacer alguien dentro de unos años. Una luminaria de 3 W que no se ve bien, no carga correctamente o exige picar pared para cambiar la batería no es una solución eficiente: es una factura aplazada.

Nuestro consejo de oro es hacer una zona piloto, probar varios puntos reales y medir el resultado con los ojos y con el procedimiento de mantenimiento previsto. Si el equipo encaja, ilumina la ruta, conserva la autonomía y deja el repuesto accesible, entonces sí merece la pena extender el cambio al resto de la instalación.

El balance de las luces de emergencia LED antes y después es favorable: menos potencia, más vida útil y mejores opciones de batería, especialmente con tecnologías como LiFePO4. Pero la eficiencia no sale solo del chip LED. Sale de tirar bien la línea, dejar el cuadro ordenado, escoger el equipo adecuado y montar pensando en la próxima revisión. Ahí es donde una sustitución deja de ser un simple cambio de luminarias y se convierte en una mejora real de la instalación.
