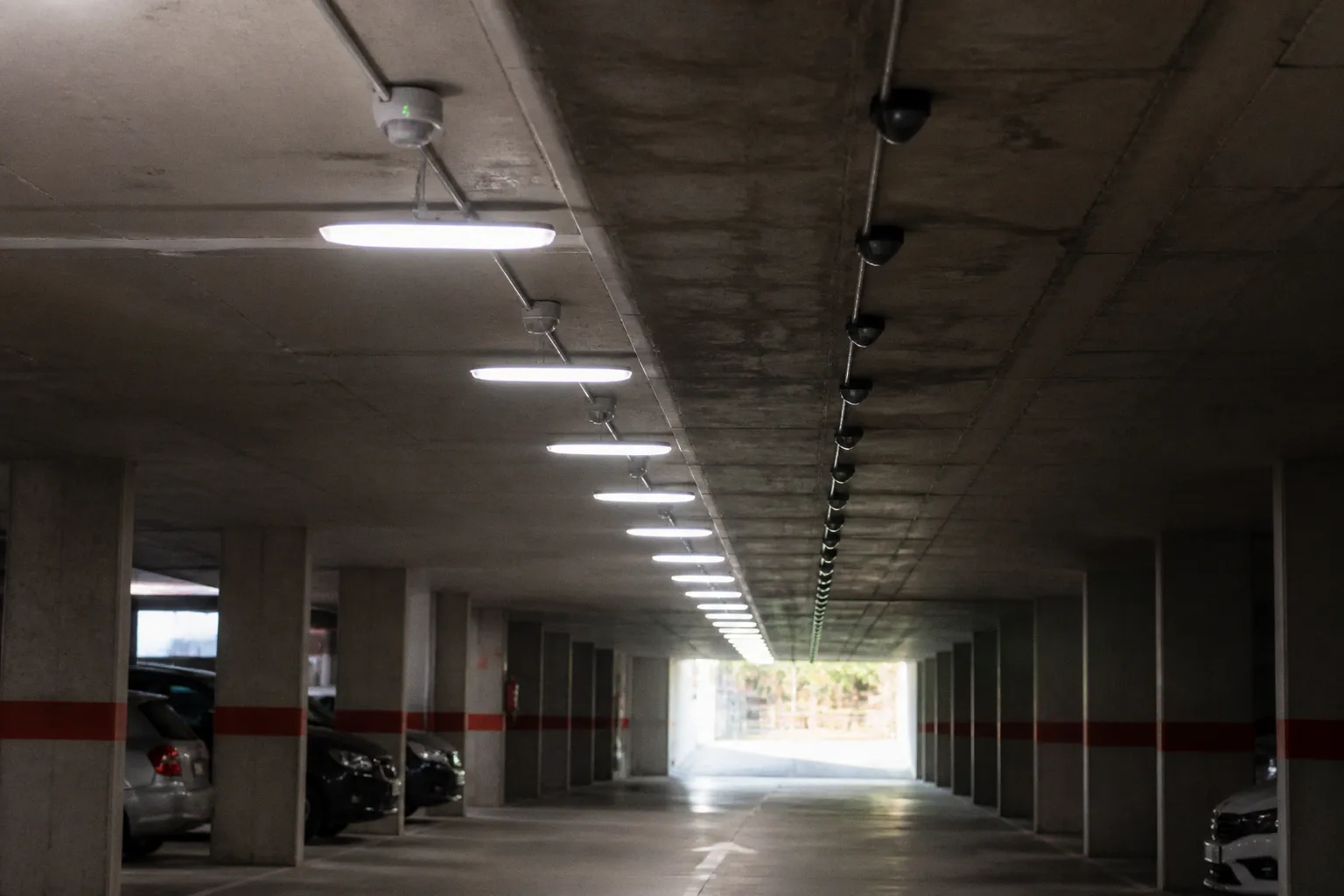

Sensores de movimiento: consumo led antes y después en garajes

En otros, directamente permanecen encendidas toda la noche para evitar que alguien entre a oscuras. El problema no suele estar en las luminarias LED, sino en que seguimos gestionando una instalación nueva con el mismo criterio que una instalación antigua.

Cuando llegas a la obra, además, rara vez te encuentras un cuadro limpio y preparado para automatizar. Lo habitual es ver líneas compartidas, tubos corrugados con poco margen, luminarias conectadas por tramos y un falso techo donde cada modificación obliga a pensar dos veces antes de picar pared. Por eso, instalar sensores de movimiento para iluminación LED en un garaje no consiste únicamente en poner un detector y esperar a que baje la factura: hay que decidir qué zonas se encienden, cuánto tiempo, con qué tecnología de detección y cómo responde el sistema al paso real de vehículos y peatones.

La diferencia entre el consumo LED antes y después de instalar sensores puede ser notable. La automatización de la iluminación puede alcanzar ahorros de hasta el 60 % en determinados escenarios, según referencias asociadas al Energy Center of Wisconsin y a la clasificación de eficiencia energética de la norma EN 15232. Pero esa cifra no es un botón mágico: depende de cuántas horas permanecían encendidas las luces, del tráfico del garaje, de la potencia instalada y de cómo dejemos ajustado el sistema.

El consumo antes: LED eficiente, pero encendido cuando no toca

Cambiar fluorescentes por LED es una mejora clara. Una luminaria LED aprovecha más del 80 % de la energía eléctrica para producir luz, mientras que una bombilla incandescente tradicional convierte aproximadamente un 10 % en iluminación y disipa el resto principalmente en forma de calor. Además, la vida útil estimada de las luminarias LED se sitúa habitualmente entre 15.000 y 50.000 horas, frente a unas 1.000 horas de una bombilla incandescente media.

Ahora bien, una luminaria eficiente también consume si permanece encendida sin necesidad. Es el mismo error que vemos con frecuencia en cuadros bien montados pero mal gestionados: se ha elegido un equipo de bajo consumo, pero se mantiene activo durante demasiadas horas.

En un garaje podemos tener varios escenarios:

• Todas las luminarias encendidas durante la noche, aunque solo haya circulación unos minutos.
• Alumbrado permanente las 24 horas en zonas de paso, rampas o accesos.
• Interruptores manuales que nadie utiliza correctamente o que obligan a atravesar parte del garaje a oscuras.
• Tramos completos encendidos cuando solo se necesita iluminar la zona inmediata al vehículo o al peatón.
• Luminarias LED nuevas conectadas a detectores antiguos que no trabajan bien con cargas electrónicas.

Para comparar el consumo antes y después necesitamos partir de una referencia real. La cuenta básica es sencilla:

Consumo mensual = potencia total instalada × horas de funcionamiento ÷ 1.000

Si tenemos diez luminarias de 40 W y permanecen encendidas diez horas al día, la potencia total es de 400 W. A partir de ahí se multiplican las horas reales y los días de funcionamiento. No hace falta hacer una tesis: basta con conocer la potencia de las luminarias, observar cuántas horas están activas y trasladar el resultado al periodo de facturación.

La dificultad está en que muchas veces no medimos las horas. Se presupone que el garaje funciona de una manera, pero el uso real es otro. Una comunidad puede tener poco tráfico durante el día y concentrar las entradas y salidas a primera hora de la mañana y por la tarde. En ese caso, un encendido continuo es una forma bastante cara de iluminar espacios vacíos.

El LED reduce cuánto consume cada luminaria; el sensor decide cuánto tiempo merece la pena mantenerla encendida.

Qué cambia después de instalar sensores de movimiento

Un detector de movimiento o de presencia divide el garaje en zonas de uso y activa la iluminación solo cuando detecta actividad. La idea parece obvia, pero la instalación debe responder a la circulación real. Si colocamos un único sensor en la entrada y pretendemos cubrir una planta completa, tendremos zonas mal iluminadas, encendidos innecesarios y usuarios moviéndose fuera del campo de detección.

En una instalación bien planteada, el garaje se organiza por sectores:

• Acceso de vehículos y rampa.
• Pasillos de circulación peatonal.
• Zonas próximas a puertas, ascensores y trasteros.
• Plazas de aparcamiento con poca visibilidad.
• Escaleras y recorridos de salida.
• Cuartos técnicos o zonas de uso ocasional.

Cada sector puede tener una o varias luminarias asociadas. Cuando alguien entra, se activa el tramo que necesita y, si el recorrido continúa, el siguiente detector mantiene o amplía el encendido. Este sistema evita iluminar toda la planta por el simple hecho de que una persona haya abierto la puerta del garaje.

La reducción del consumo depende de la diferencia entre el tiempo de encendido continuo y el tiempo de encendido asociado al paso real. Las referencias disponibles hablan de reducciones de hasta un 60 % en determinadas configuraciones con sensores, y también de rangos más moderados, del 10 % al 40 %, en áreas de paso. Son cifras orientativas, no una promesa para cualquier garaje.

Un aparcamiento con tráfico constante durante todo el día no se comportará igual que uno utilizado por unas pocas viviendas. Tampoco consumirá lo mismo una planta con luminarias de 18 W que otra con equipos de 60 W, ni una instalación con un temporizador de treinta segundos que otra configurada para mantener las luces activas durante diez minutos.

Comparación de la instalación antes y después

PIR o microondas: no todos los detectores trabajan igual

El tipo de detector condiciona mucho el resultado. En garajes se utilizan principalmente sensores PIR, sensores de microondas o soluciones que combinan varias tecnologías.

Los detectores PIR funcionan con infrarrojos pasivos y detectan cambios de temperatura asociados al movimiento de personas o vehículos. Son habituales en espacios cerrados y funcionan especialmente bien cuando el movimiento cruza el campo de detección. Si una persona camina directamente hacia el sensor, la detección puede ser menos eficaz que si atraviesa lateralmente la zona cubierta. Este detalle, que sobre el papel parece pequeño, en obra se traduce en el típico usuario que pasa por debajo y se queja de que la luz tarda en encenderse.

Los sensores de microondas emiten ondas de radio de alta frecuencia y pueden atravesar obstáculos delgados. Esa capacidad resulta útil en ciertos falsos techos o en zonas donde un PIR tendría dificultades, pero también puede provocar detecciones no deseadas si el equipo alcanza una zona que no queríamos incluir. Una puerta ligera, una pared fina o incluso el movimiento al otro lado de una separación pueden influir según el modelo y el ajuste.

En un garaje no basta con elegir el detector más sensible. Hay que mirar:

• El sentido habitual del movimiento.
• La altura de montaje.
• La existencia de columnas, vehículos aparcados y cambios de nivel.
• La posibilidad de detectar circulación fuera de la zona prevista.
• El ángulo de cobertura.
• La presencia de polvo, humedad o corrientes de aire.
• La compatibilidad con la luminaria y con el sistema de mando.

Los ángulos más habituales son de 180 grados para montaje en pared y de 360 grados para montaje en techo. Un sensor de 360 grados colocado en el centro de una zona despejada puede cubrir un espacio amplio, pero no resolverá por sí solo las sombras que generan columnas o vehículos altos. En cambio, un detector mural puede ser más fácil de orientar hacia una rampa o un pasillo concreto.

Cuándo tiene sentido cada tecnología

PIR en pasillos y accesos definidos

El PIR suele ser una opción razonable cuando el recorrido está claro y no hay demasiados obstáculos. En una puerta de acceso peatonal, un pasillo estrecho o una escalera, podemos dirigir el campo de detección hacia la trayectoria de las personas y reducir el riesgo de que el sensor active luminarias cercanas sin necesidad.

Microondas en zonas con obstáculos

La microonda puede ayudar cuando hay elementos que dificultan la detección directa, aunque exige más cuidado en el ajuste. En una planta con muchas plazas, columnas y cambios de dirección, conviene probar el alcance real antes de cerrar tapas, falsos techos o registros.

Sistemas combinados

Cuando se necesita reducir falsos disparos y mantener una buena respuesta, una solución combinada puede ser interesante. Eso sí, añade complejidad, configuración y coste de material. No tiene sentido instalar una solución sofisticada en un tramo corto y despejado si un PIR correctamente colocado resuelve el trabajo.

El tiempo de encendido: el ajuste que decide buena parte del ahorro

El temporizador es uno de los puntos donde más se nota la mano del instalador. Si lo dejamos demasiado corto, la luminaria se apagará mientras el usuario sigue maniobrando o caminando. Si lo dejamos demasiado largo, el garaje acabará con varios sectores encendidos durante mucho más tiempo del necesario.

En zonas de paso rápido puede bastar con un tiempo breve. En rampas, accesos a ascensores o zonas donde el usuario tarda en abrir una puerta, necesitaremos varios minutos o una lógica de mantenimiento distinta. La regulación debe hacerse después de observar el uso real, no solo durante la puesta en marcha con el garaje vacío.

Hay tres parámetros que conviene separar:

1. Tiempo de encendido: cuánto permanece activo el circuito después de la última detección.

2. Sensibilidad: qué nivel de movimiento necesita el sensor para actuar.

3. Umbral de luminosidad: si el detector incorpora esta función, permite evitar el encendido cuando ya existe suficiente luz natural.

El umbral de luminosidad no siempre es aprovechable en un garaje. En una entrada con luz exterior puede evitar encendidos durante el día, pero en una planta subterránea la iluminación natural será escasa o inexistente. Además, una rampa puede tener mucha luz en la boca y quedar completamente oscura unos metros más adelante. Si configuramos el sistema pensando solo en el primer punto, el resultado será irregular.

También conviene revisar la función de mantenimiento. Algunos sistemas mantienen encendidas unas luminarias al 10 % o al 20 % y suben la intensidad cuando detectan movimiento. Esta estrategia puede mejorar la sensación de seguridad y evitar que el usuario entre en una zona completamente negra, aunque el consumo en reposo dependerá del equipo concreto y de su ficha técnica. No debemos dar por hecho que todos los sensores consumen lo mismo en espera.

Instalar un sensor de movimiento en tubos LED sin crear otra avería

Cuando se sustituyen fluorescentes por tubos LED, aparece una cuestión que en la obra da más de un disgusto: el detector y la luminaria tienen que entenderse eléctricamente. No todos los sensores están preparados para cualquier tipo de carga, y una luminaria LED puede comportarse de forma diferente a una carga resistiva tradicional.

Antes de tirar línea nueva o aprovechar el cableado existente, vamos a revisar el circuito completo:

• Tipo de alimentación de la luminaria.
• Potencia mínima y máxima admitida por el detector.
• Si el equipo necesita neutro.
• Si la salida del sensor es un relé, una salida electrónica u otro sistema de mando.
• Número de luminarias conectadas por cada detector.
• Corriente de arranque de los drivers LED.
• Posibilidad de utilizar un contactor o un relé intermedio.
• Estado de las cajas de derivación y de los conductores existentes.

La corriente de arranque de los drivers puede generar problemas aunque la potencia nominal parezca baja. Un sensor que trabaja bien con una luminaria puede fallar cuando conectamos varias en paralelo. Los síntomas habituales son parpadeos, apagados prematuros, encendidos intermitentes o contactos que se deterioran antes de tiempo.

Si el circuito agrupa muchas luminarias, podemos separar el mando mediante un relé o contactor adecuado, siempre dimensionado para la carga y montado dentro de una envolvente accesible. No es buena idea esconder una solución provisional encima de una luminaria o dejar una conexión que obligue a desmontar medio falso techo para revisarla dentro de unos meses.

El cableado manda más que el catálogo

En una reforma de garaje, el plano suele decir una cosa y el techo otra. Puede que el tubo esté atascado, que una caja quede detrás de una viga o que el circuito actual mezcle alumbrado de varias zonas. Antes de picar pared, trazamos qué luminarias queremos agrupar y qué conductores llegan realmente a cada punto.

Una instalación por sectores puede requerir:

• Separar circuitos que antes se encendían juntos.
• Llevar conductores de mando hasta cajas de derivación.
• Añadir una línea para sensores de techo.
• Reubicar una luminaria para que el detector tenga mejor lectura.
• Dejar registros accesibles para futuras averías.
• Identificar claramente cada zona en el cuadro.

Si el tubo corrugado no admite más conductores, no conviene forzarlo hasta dejarlo inutilizado. A veces sale mejor aprovechar una canalización existente con una solución de mando bien estudiada; otras veces hay que abrir un tramo y colocar una canalización nueva. Curarse en salud aquí significa pensar en el mantenimiento, no solo en que la instalación funcione el día de la entrega.

Cómo medir el antes y el después sin engañarnos

El ahorro de luz en un garaje comunitario debe medirse comparando condiciones parecidas. Si comparamos una semana de invierno con una semana de verano, o un periodo con muchas plazas ocupadas con otro de vacaciones, el resultado puede llevarnos a conclusiones equivocadas.

La medición puede organizarse así:

1. Inventariar las luminarias. Anotamos número de equipos, potencia nominal, tecnología y circuito al que pertenecen.

2. Registrar el funcionamiento actual. Observamos durante varios días cuántas horas permanecen encendidas las zonas principales.

3. Separar el consumo del alumbrado. Si es posible, medimos el circuito de iluminación sin mezclarlo con ventilación, puertas, bombas u otros receptores.

4. Instalar y ajustar los sensores. Configuramos tiempos razonables y comprobamos cada recorrido.

5. Repetir la observación. No basta con comprobar que el sensor enciende; hay que revisar si mantiene zonas activas sin motivo.

6. Comparar periodos equivalentes. La lectura debe tener en cuenta el número de días y el uso real del garaje.

La potencia instalada nos permite estimar el consumo, pero el contador nos enseña lo que está ocurriendo de verdad. Si antes teníamos un encendido continuo y después solo se activan tramos durante los desplazamientos, el descenso debería reflejarse en las horas equivalentes de funcionamiento. Sin embargo, si dejamos todos los detectores con tiempos excesivos o hay falsas detecciones por vehículos y puertas, el ahorro será menor del esperado.

La norma EN 15232 vincula la automatización avanzada de la iluminación con un potencial de ahorro energético de hasta el 60 % en sistemas de alumbrado. Es una referencia útil para entender el impacto de la automatización, pero no sustituye el cálculo de cada inmueble. El garaje manda: su tráfico, su horario, su potencia instalada y la forma en que se han dividido los circuitos.

El porcentaje de ahorro no se decide al comprar el sensor; se decide al repartir zonas, orientar detectores y ajustar los tiempos después de ver cómo se mueve el garaje.

Errores habituales que reducen el ahorro

La mayoría de instalaciones que funcionan mal no fallan por una gran avería, sino por varios detalles pequeños que se acumulan.

Un solo sensor para demasiada superficie

Colocar un detector en el acceso y esperar que cubra toda la planta suele producir zonas oscuras y activaciones tardías. Si el usuario sale del campo de detección antes de llegar a la siguiente luminaria, caminará a oscuras durante unos segundos. La solución no es siempre aumentar el tiempo: puede ser necesario añadir otro sensor o dividir el circuito.

Sensibilidad demasiado alta

Un sensor de microondas con demasiado alcance puede detectar movimientos fuera del garaje útil, puertas automáticas, vehículos en una zona contigua o actividad al otro lado de una separación ligera. El resultado es que las luces se encienden cuando nadie está utilizando el recorrido previsto.

Temporizador excesivo

Cinco o diez minutos pueden parecer una configuración prudente, pero si varios sectores se van activando en cadena, el garaje puede quedarse iluminado durante mucho tiempo. La prudencia debe aplicarse a la seguridad del recorrido, no a mantener toda la instalación funcionando por si acaso.

Sensor mal orientado

En un PIR, el sentido de paso importa. Si el usuario se acerca de frente, la respuesta puede ser distinta que cuando cruza lateralmente el campo de detección. También influyen la altura, las columnas y la posición de los vehículos. El detector debe probarse con las condiciones normales, no solo con el instalador moviendo la mano delante de él.

Luminarias incompatibles

Un detector antiguo puede no trabajar correctamente con una instalación LED moderna. Antes de conectar varias luminarias, comprobamos la ficha técnica y la carga admisible. Cuando no hay información clara, hacemos una prueba controlada y dejamos el sistema accesible para mantenimiento.

Ignorar el entorno

En garajes con polvo y humedad, el grado de protección del detector importa. Un IP65 puede ser adecuado para entornos exigentes, aunque la elección final depende de la ubicación y de las condiciones concretas. No tiene sentido instalar un equipo delicado en una zona expuesta y confiar en que la carcasa de la luminaria resolverá todo el problema.

Seguridad, comodidad y ahorro tienen que ir juntos

Un garaje no es un pasillo cualquiera. Hay vehículos maniobrando, rampas, puertas pesadas, cambios de nivel y usuarios que pueden llevar bolsas o caminar con poca visibilidad. La automatización de la iluminación debe reducir el consumo sin crear una experiencia incómoda ni una zona de riesgo.

Por eso, en determinados puntos puede ser conveniente mantener un nivel mínimo de iluminación, especialmente cerca de accesos, escaleras, ascensores y salidas. También hay que coordinar los sensores con otros sistemas del edificio: apertura de puertas, ventilación, cámaras, control de accesos o alimentación de emergencia.

La integración con un sistema de automatización del edificio puede aportar más información y más control, pero no siempre hace falta convertir un garaje sencillo en una instalación compleja. Si un sistema autónomo por sectores resuelve bien el encendido, es preferible una arquitectura clara, mantenible y fácil de explicar a la comunidad.

La reserva de espacio en el cuadro también merece atención. Si añadimos relés, contactores, protecciones o fuentes auxiliares, no debemos llenar el cuadro hasta el último centímetro. El día que haya que sustituir un elemento, alguien tendrá que trabajar allí con tensión desconectada y con herramientas, no con una pinza de juguete y mucha fe.

Qué solución suele funcionar mejor

Para un garaje residencial con luminarias LED, una solución equilibrada suele partir de varias decisiones sencillas:

• Sustituir las luminarias antiguas por equipos LED adecuados al entorno.
• Dividir el alumbrado en sectores según los recorridos reales.
• Instalar detectores PIR en pasillos y accesos con trayectoria definida.
• Valorar microondas en zonas con obstáculos o falsos techos complicados.
• Utilizar sensores de 180 grados en pared y de 360 grados en techo cuando la geometría lo permita.
• Ajustar el temporizador entre unos segundos y varios minutos según el uso de cada zona.
• Elegir equipos con protección adecuada frente a polvo y humedad.
• Comprobar la compatibilidad eléctrica con los drivers LED y tubos LED.
• Dejar cajas, registros y elementos de mando accesibles.
• Revisar el funcionamiento cuando el garaje está ocupado, no solo durante la puesta en marcha.

No hay una configuración universal. En un tramo de trasteros puede funcionar un tiempo corto y un detector mural. En una rampa, necesitaremos anticipar el movimiento del vehículo y mantener la iluminación durante más tiempo. En una zona próxima al ascensor, probablemente interesa que el encendido no desaparezca justo cuando el usuario está manipulando una llave o una puerta.

La automatización de iluminación de garaje debe seguir el movimiento, no obligar al movimiento a adaptarse a la instalación.

El resultado: menos horas encendidas y una instalación más controlable

La combinación de LED y sensores de movimiento puede mejorar dos partes distintas del sistema. El LED reduce la potencia necesaria para producir luz y alarga la vida útil de las luminarias. El sensor reduce las horas en las que esa potencia está activa. Una mejora sin la otra funciona, pero juntas tienen más sentido.

Si el garaje mantenía las luces encendidas durante periodos prolongados, la reducción de horas puede ser importante. En instalaciones con poco tráfico, el margen de ahorro será mayor que en aparcamientos con circulación constante. Y si la instalación ya tenía temporizadores bien ajustados, el salto será más moderado.

La forma honesta de hablar del consumo LED antes y después es medir, dividir por zonas y observar el uso real. Las cifras de hasta el 60 % sirven para entender el potencial de la automatización, no para prometer un resultado idéntico en todos los edificios. Cada garaje tiene sus propias pérdidas, sus horarios y sus manías, y algunas se descubren justo cuando ya llevas el taladro en la mano.

Mi consejo de oro es este: no empieces por el sensor, empieza por el recorrido. Camina el garaje como lo hará el usuario, marca dónde necesita luz y decide qué luminaria debe responder en cada punto. Después ya elegiremos PIR o microondas, calcularemos el cableado y ajustaremos el temporizador. Cuando la instalación se diseña desde el movimiento real, el ahorro llega como consecuencia; cuando se diseña desde el catálogo, normalmente llega también alguna reclamación.
