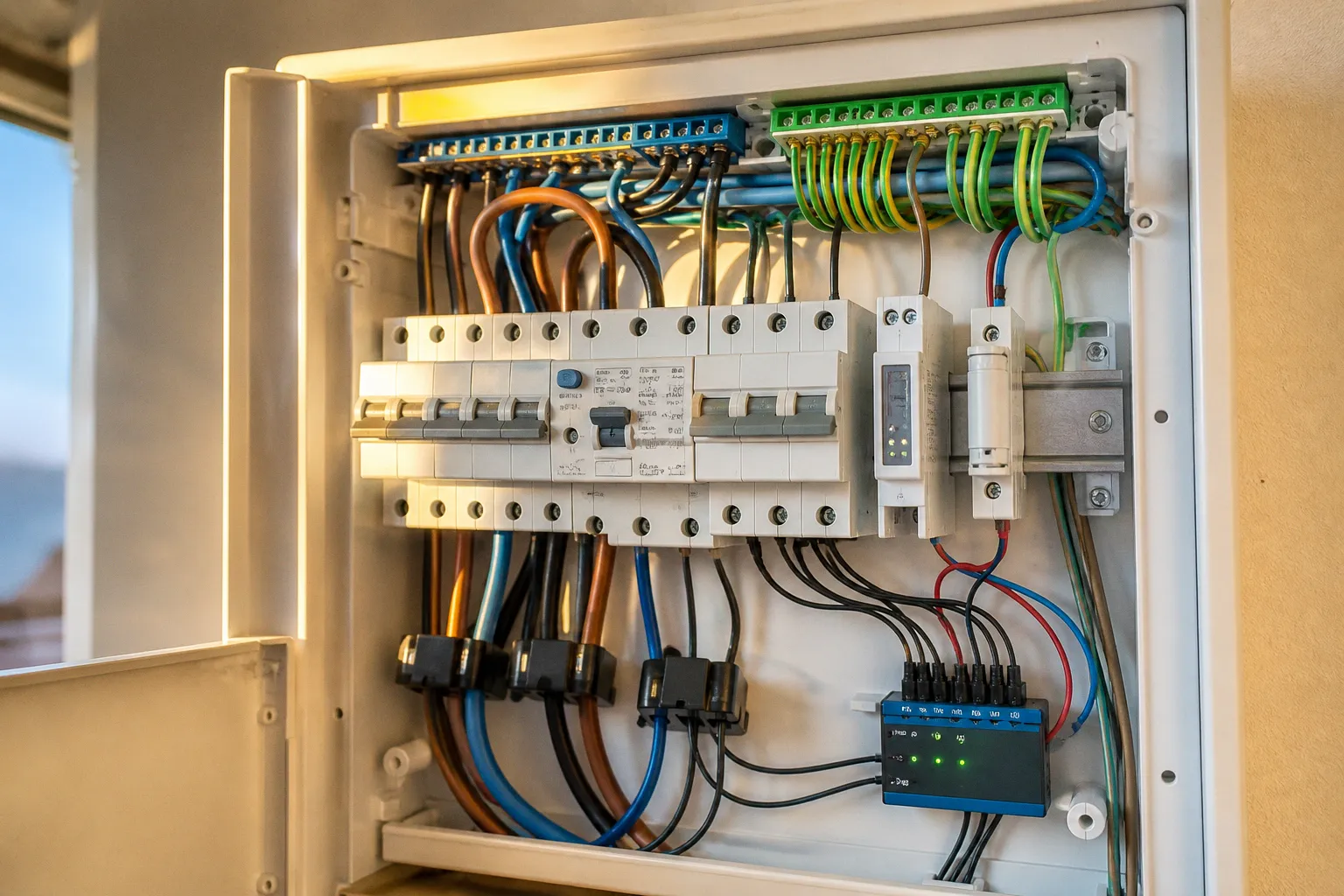

Monitores de consumo eléctrico: guía de montaje en cuadro

Esa diferencia entre tensión, intensidad medida y capacidad del sensor determina el método de montaje. No es un accesorio que se pueda colocar de cualquier forma dentro del cuadro.

El monitor de consumo eléctrico en cuadro registra la energía demandada por la vivienda, una línea concreta o un circuito de cargas. El dato puede enviarse por Wi-Fi a una aplicación, a un sistema domótico o a una plataforma de gestión energética. El valor solo será útil si el equipo está protegido, la pinza está orientada correctamente y la lectura corresponde al conductor adecuado.

La instalación se debe realizar sin tensión y conforme al Reglamento Electrotécnico para Baja Tensión (REBT). El cuadro debe quedar protegido frente a contactos directos y las conexiones deben ejecutarse con conductores, bornes y protecciones compatibles con la sección y la intensidad del circuito.

El cuadro eléctrico no es un punto de conexión genérico

El primer error consiste en tratar el monitor como si fuera un dispositivo de enchufe. Un medidor instalado en carril DIN o conectado mediante bornes auxiliares forma parte del conjunto eléctrico del cuadro. Por tanto, su alimentación y sus conductores necesitan una protección definida.

La secuencia habitual de trabajo es la siguiente:

1. Identificar el interruptor general y el diferencial.

Se debe conocer qué dispositivos desconectan completamente el cuadro y qué partes pueden seguir energizadas por una alimentación auxiliar, una instalación fotovoltaica o un sistema de respaldo.

2. Cortar la alimentación general.

El montaje se ejecuta sin tensión. No basta con apagar un magnetotérmico secundario si permanecen alimentados los bornes de entrada del cuadro.

3. Comprobar la ausencia de tensión.

La comprobación se realiza con un instrumento adecuado y en los puntos donde se va a intervenir. No se debe asumir que un interruptor abierto equivale automáticamente a ausencia de tensión.

4. Seleccionar el punto de alimentación del monitor.

Como criterio habitual, el medidor se instala después del interruptor diferencial. De este modo, el diferencial actúa como protección frente a una derivación o un fallo en el propio equipo.

5. Añadir protección específica cuando el diseño lo requiera.

Un fusible de 2 A en portafusibles de carril DIN puede proteger la alimentación del medidor y de su pantalla. El portafusibles también permite aislar el equipo y reducir consumos residuales cuando el monitor no debe permanecer operativo.

6. Cerrar el cuadro y volver a energizar de forma controlada.

Tras revisar aprietes, aislamiento y recorrido de los conductores, se restablece la alimentación y se comprueba la lectura.

La ubicación concreta depende de si se mide el consumo total, una línea individual o un circuito de cargas. Medir aguas abajo de un magnetotérmico secundario no proporciona el consumo global de la vivienda. Medir en la entrada general tampoco separa automáticamente iluminación, climatización, vehículo eléctrico o producción fotovoltaica.

El medidor no corrige una instalación mal distribuida. Solo registra con precisión aquello que atraviesa el sensor y que el equipo recibe correctamente como referencia de tensión.

Medición total, medición por circuitos y generación fotovoltaica

Antes de instalar el equipo se debe definir qué magnitud se necesita. La misma pinza puede servir para objetivos distintos, pero no existe una posición universal válida para todas las instalaciones.

Medición del consumo total

En una vivienda monofásica, la pinza suele colocarse sobre el conductor de fase que alimenta el conjunto de circuitos que se desea monitorizar. El neutro no debe pasar por la pinza junto con la fase. Si ambos conductores quedan abrazados por el mismo sensor, sus campos magnéticos se compensan y la lectura puede ser cero o quedar alterada.

En una vivienda trifásica se necesitan sensores compatibles con tres fases o una arquitectura de medición que registre cada conductor por separado. Una única pinza sobre una fase no representa el consumo total de las tres.

Medición de un circuito concreto

Para registrar una bomba de calor, un termo eléctrico, un cargador de vehículo o una línea de iluminación, la pinza se instala sobre la fase del circuito correspondiente. El magnetotérmico de esa línea permite identificar con claridad qué cargas quedan incluidas en la medición.

Esta configuración tiene una ventaja técnica: el sistema muestra qué circuito produce los picos de demanda. También tiene una limitación: exige espacio físico y sensores adicionales cuando se desean monitorizar varias líneas.

Medición de producción y consumo

En instalaciones con inversor fotovoltaico, el sentido de la corriente adquiere relevancia. La pinza debe orientarse conforme a la dirección indicada por el fabricante. La flecha suele señalar el flujo desde la red hacia la vivienda para registrar consumo. Si se coloca en sentido inverso, el dispositivo puede mostrar valores negativos.

Los valores negativos no siempre significan un fallo. Pueden representar exportación a red o una pinza invertida. La interpretación depende de la posición del sensor, del punto de medida y de la configuración del analizador.

Pinzas amperimétricas: orientación, conductor y rango

La pinza amperimétrica mide el campo magnético generado por la corriente que circula por un conductor. No mide correctamente una agrupación donde fase y neutro discurren dentro del mismo sensor. Este principio debe determinar la colocación física.

La pinza debe abrazar solo la fase

El conductor debe identificarse antes de cerrar la pinza. En un cuadro residencial, la fase puede estar conectada a la entrada o salida de un magnetotérmico, pero la identificación no se debe basar únicamente en el color del aislamiento. La comprobación se realiza siguiendo el esquema y utilizando la instrumentación adecuada.

La pinza se cierra completamente. Un cierre parcial introduce errores mecánicos y puede impedir que el sensor registre la corriente de forma estable. El conductor debe quedar dentro de la abertura sin presión excesiva ni radios de curvatura que fuercen el cableado.

La flecha define el sentido

La flecha serigrafiada en la pinza indica el sentido de referencia de la corriente. En una medición de consumo desde la red hacia la vivienda, la orientación habitual apunta hacia la carga. Si el sensor queda invertido, el monitor puede mostrar consumo negativo.

La inversión no afecta necesariamente a la intensidad física medida, pero sí al signo de la potencia calculada. En sistemas que combinan red, baterías y fotovoltaica, este detalle puede alterar los automatismos: una regla configurada para activar una carga con excedente podría actuar en el momento contrario.

El rango de la pinza no es la lectura real

Una pinza de 120 A no obliga a que el circuito consuma 120 A. Ese valor corresponde a la capacidad del sensor. La precisión efectiva depende del rango de medida, de la resolución, de la calidad del equipo y de la estabilidad de la señal.

En consumos pequeños, como equipos en espera o iluminación de baja potencia, una pinza sobredimensionada puede ofrecer menos resolución relativa que un sensor diseñado para intensidades inferiores. Para una vivienda con cargas variables, el rango se selecciona según la intensidad máxima prevista y el comportamiento que se quiera observar.

Los sensores destinados a conductores no aislados pueden estar limitados a 600 V CA RMS, según su categoría y especificación. Esa cifra no convierte cualquier pinza en una herramienta adecuada para cualquier cuadro. La tensión de trabajo, la categoría de medida, el aislamiento y la compatibilidad con el analizador se deben revisar conjuntamente.

Alimentación del monitor y fusible de 2 A

El medidor necesita una alimentación auxiliar. La conexión debe quedar protegida frente a cortocircuitos y dimensionada para la sección de los conductores utilizados. En muchos montajes se incorpora un fusible de 2 A en un portafusibles de carril DIN.

El fusible cumple tres funciones:

• Limita la energía disponible ante un cortocircuito en la alimentación del monitor.
• Protege los conductores de pequeña sección que llegan al equipo.
• Permite desconectar el dispositivo sin dejar fuera de servicio todo el cuadro.

El valor de 2 A es una referencia habitual para este tipo de alimentación, pero no se debe instalar de forma automática sin consultar la documentación del equipo y la sección del cable. El fusible protege principalmente el circuito de alimentación. No reemplaza al interruptor diferencial ni a los magnetotérmicos que protegen las líneas de la vivienda.

La conexión posterior al diferencial ofrece una protección adicional frente a derivaciones. La arquitectura debe conservar la selectividad y la continuidad de los conductores de protección. No se debe utilizar el conductor de tierra como retorno, ni compartir bornes de forma improvisada para ahorrar espacio.

Distribución física dentro del cuadro

El monitor debe quedar fijado de forma estable. Los conductores de alimentación se separan de las partes móviles y de los elementos que puedan transmitir calor. La pinza se coloca donde pueda cerrarse y retirarse sin desmontar medio cuadro.

Una distribución funcional suele reservar:

• Un espacio de carril DIN para el monitor o su fuente.
• Un portafusibles próximo al punto de alimentación.
• Canalización suficiente para los conductores de tensión.
• Recorrido independiente para el cable de la pinza cuando el fabricante lo exige.
• Etiquetado del circuito medido y del sentido de la pinza.

El espacio disponible es una restricción técnica. Un cuadro saturado aumenta la dificultad de mantenimiento y puede impedir que la pinza se cierre correctamente. Si el conductor no queda accesible, la solución no consiste en doblarlo de forma forzada. Se debe reorganizar el cableado o utilizar un sensor compatible con la geometría real del cuadro.

Integración de un medidor de consumo eléctrico inteligente

Un medidor de consumo eléctrico inteligente añade comunicación y registro histórico al dato instantáneo. El objetivo no es solo conocer los vatios actuales. El sistema debe permitir relacionar demanda, horarios, tarifas, producción solar y funcionamiento de cargas automatizadas.

En un monitor con conexión Wi-Fi, la puesta en marcha suele incluir:

1. Alimentación del equipo y comprobación de sus indicadores.

2. Activación del modo de configuración.

3. Conexión temporal desde el teléfono o la aplicación del fabricante.

4. Selección de la red inalámbrica.

5. Introducción de la contraseña.

6. Confirmación del sentido de la pinza.

7. Comparación de la lectura con una carga conocida o con un analizador de referencia.

8. Ajuste de la relación del sensor si el equipo la utiliza.

La red de 2,4 GHz suele ser necesaria para este tipo de dispositivos. Algunos analizadores, como los de la familia Wibeee, requieren canales comprendidos entre el 1 y el 11. Una red configurada únicamente en 5 GHz no permite completar la conexión, aunque el teléfono utilizado para la instalación sí tenga acceso a Internet.

El problema no siempre está en la contraseña. También puede estar en:

• SSID oculto.
• Separación entre redes de invitados y dispositivos locales.
• Filtrado de direcciones MAC.
• Canales no compatibles.
• Seguridad inalámbrica no admitida por el equipo.
• Señal insuficiente dentro del armario o cuarto técnico.
• Cambio automático entre 2,4 y 5 GHz durante la configuración.

El cuadro metálico puede reducir la cobertura. Si el monitor está instalado dentro de una envolvente con elevada atenuación, la señal medida por el teléfono en la misma habitación no representa necesariamente la señal disponible en el dispositivo. Se debe comprobar la comunicación desde la ubicación real del analizador.

Analizadores magnéticos tipo Wibeee

Los analizadores Wibeee utilizan un sistema de fijación magnética para tomar la referencia de tensión en determinados montajes. El dispositivo se conecta a los tornillos de los magnetotérmicos, del interruptor general automático o del diferencial, según la configuración prevista por el fabricante.

La ausencia de cableado auxiliar simplifica el montaje, pero no elimina la necesidad de trabajar sin tensión. El contacto magnético debe quedar estable y correctamente apoyado. Una fijación deficiente puede provocar lecturas discontinuas, reinicios o pérdida de alimentación.

En modelos industriales como Wibeee Max, el rango nominal de alimentación puede situarse entre 95 V y 400 V CA. Ese margen no permite conectar el equipo sin identificar previamente si la instalación es monofásica, bifásica o trifásica. El analizador debe configurarse de acuerdo con el número de fases y con el esquema de medida.

Configuración de la lectura

Una vez conectado el analizador, se deben introducir o confirmar varios parámetros:

• Número de fases.
• Relación de transformación, si se utilizan transformadores de corriente.
• Sentido de cada pinza.
• Frecuencia de red.
• Umbral mínimo de detección.
• Nombre del circuito o de la instalación.
• Unidad de visualización: W, kW, Wh o kWh.
• Periodo de acumulación de energía.

El nombre del circuito parece un detalle menor, pero afecta a la explotación de los datos. “Pinza 1” no identifica una carga después de varias semanas. “Entrada vivienda”, “bomba de calor” o “producción fotovoltaica” permite interpretar los registros sin abrir de nuevo el cuadro.

Relés, contactores y automatización de cargas

Algunos monitores incorporan una salida de relé. Esa salida puede utilizarse para enviar una orden de control, pero no se debe asumir que puede alimentar directamente un termo, una bomba de calor o una carga de alta potencia.

La salida del monitor debe gobernar la bobina de un contactor externo cuando la intensidad o la potencia de la carga supera la capacidad del relé. El contactor se selecciona según:

• Tensión de la bobina.
• Intensidad nominal de los contactos.
• Categoría de empleo.
• Tipo de carga.
• Número de polos.
• Frecuencia de maniobra.
• Coordinación con el magnetotérmico.

El esquema de control y el esquema de potencia se mantienen separados. El medidor registra la corriente mediante la pinza. El relé actúa sobre el circuito de mando. El contactor abre o cierra la alimentación de la carga. Cada elemento cumple una función distinta.

Una automatización de ahorro energético puede activar una carga cuando existe excedente fotovoltaico o desconectarla cuando la demanda supera un umbral. Para que el sistema no produzca ciclos rápidos, se programan histéresis y tiempos mínimos de conexión. Por ejemplo, una carga no debería conectarse y desconectarse cada pocos segundos por una variación momentánea de la potencia medida.

También se deben considerar los retardos de comunicación. Un monitor Wi-Fi puede transmitir datos con una latencia superior a la de un analizador cableado. Por ello, la automatización crítica no debería depender únicamente de una lectura remota si la seguridad de la instalación exige una respuesta inmediata.

Comprobación de precisión y lectura de resultados

La primera lectura no debe aceptarse sin contraste. Se puede comparar el monitor con la potencia nominal de una carga resistiva conocida o con los datos de un equipo de medida calibrado. El contraste se realiza con una carga estable, no con una instalación donde arrancan simultáneamente compresores, fuentes conmutadas y motores.

La potencia aproximada de una carga monofásica se puede relacionar con la tensión y la corriente mediante:

P ≈ V × I × cos φ

En una carga resistiva, el factor de potencia se aproxima a 1. En motores, fuentes de alimentación y variadores puede ser inferior. Si el monitor calcula potencia activa, la lectura no coincidirá necesariamente con el producto simple de voltios por amperios.

La energía acumulada se expresa en kilovatios hora. Un equipo que consume 2 kW durante media hora demanda aproximadamente 1 kWh. Esta relación permite detectar errores de escala. Si una carga doméstica de potencia moderada aparece registrada como varios cientos de kilovatios, la causa probable está en la relación de transformación, la fase seleccionada o la configuración del analizador.

Las comprobaciones iniciales deben incluir:

• Lectura con todos los circuitos secundarios desconectados.
• Lectura con una carga conocida conectada.
• Comparación del signo de la potencia.
• Comparación entre la aplicación y el contador en un intervalo suficiente.
• Revisión de la lectura durante el arranque de una carga inductiva.
• Confirmación de que el consumo acumulado no se reinicia al perder la red Wi-Fi.

La aplicación puede mostrar valores redondeados. El dato instantáneo y el acumulado no siempre se actualizan con la misma frecuencia. Para valorar el ahorro energético con domótica, se deben usar periodos comparables y no una lectura aislada.

Errores que alteran el resultado

Los fallos más habituales no proceden del software. Se originan en la instalación física.

1. Abrazar fase y neutro con la misma pinza.

Los campos se cancelan. La lectura queda en cero o presenta un valor incoherente.

2. Instalar la pinza en sentido contrario.

El consumo aparece negativo. En una instalación con generación solar, el error puede confundirse con una exportación real.

3. Medir una fase y declarar el resultado como consumo trifásico total.

La cifra solo representa el conductor medido, salvo que el equipo realice una estimación configurada y válida para esa instalación.

4. Alimentar el monitor antes del diferencial sin justificar la arquitectura.

El dispositivo queda fuera de la protección diferencial prevista para el circuito auxiliar.

5. Usar una sección de conductor sin protección adecuada.

Un cable pequeño protegido por un fusible incorrecto no queda coordinado con la instalación.

6. Colocar el equipo sin espacio para mantenimiento.

La pinza no se puede abrir, el indicador queda oculto o el cableado recibe esfuerzos mecánicos.

7. Configurar el analizador en una red Wi-Fi incompatible.

La mayoría de estos equipos necesitan 2,4 GHz. Algunos requieren canales del 1 al 11.

8. Usar el relé interno como interruptor de una carga de alta potencia.

El relé debe controlar un contactor cuando la carga supera sus especificaciones.

9. Confundir potencia aparente con potencia activa.

La corriente y la tensión no describen por sí solas el consumo facturado de todas las cargas.

10. No documentar el cuadro después de la intervención.

Sin etiquetas, el dato pierde trazabilidad y las operaciones posteriores aumentan el riesgo de error.

Cómo convertir la medición en ahorro energético

El monitor solo aporta valor cuando los datos desencadenan una decisión técnica. El registro puede revelar consumos base durante la noche, arranques simultáneos, cargas que permanecen activas o una potencia contratada que no se corresponde con el perfil real.

La automatización se puede plantear por etapas:

• Registrar durante varios días el consumo sin modificar hábitos.
• Localizar la demanda permanente y los picos horarios.
• Medir por separado las cargas de mayor potencia.
• Programar únicamente las cargas compatibles con desconexión.
• Añadir histéresis, tiempos mínimos y estados de fallo.
• Comparar el consumo antes y después con el mismo periodo de uso.

Una vivienda con producción solar puede utilizar el dato para desplazar consumos hacia las horas de generación. Una instalación con acumulación puede coordinar la carga de baterías y la demanda de climatización. En ambos casos, el monitor debe recibir una lectura de corriente coherente y una referencia de tensión estable.

No se debe automatizar una carga crítica únicamente porque el gráfico muestre un umbral. La calefacción, la refrigeración, los sistemas de seguridad y las bombas pueden necesitar una lógica de prioridad, una señal de fallo y una actuación manual. La eficiencia energética no debe introducir una condición insegura.
