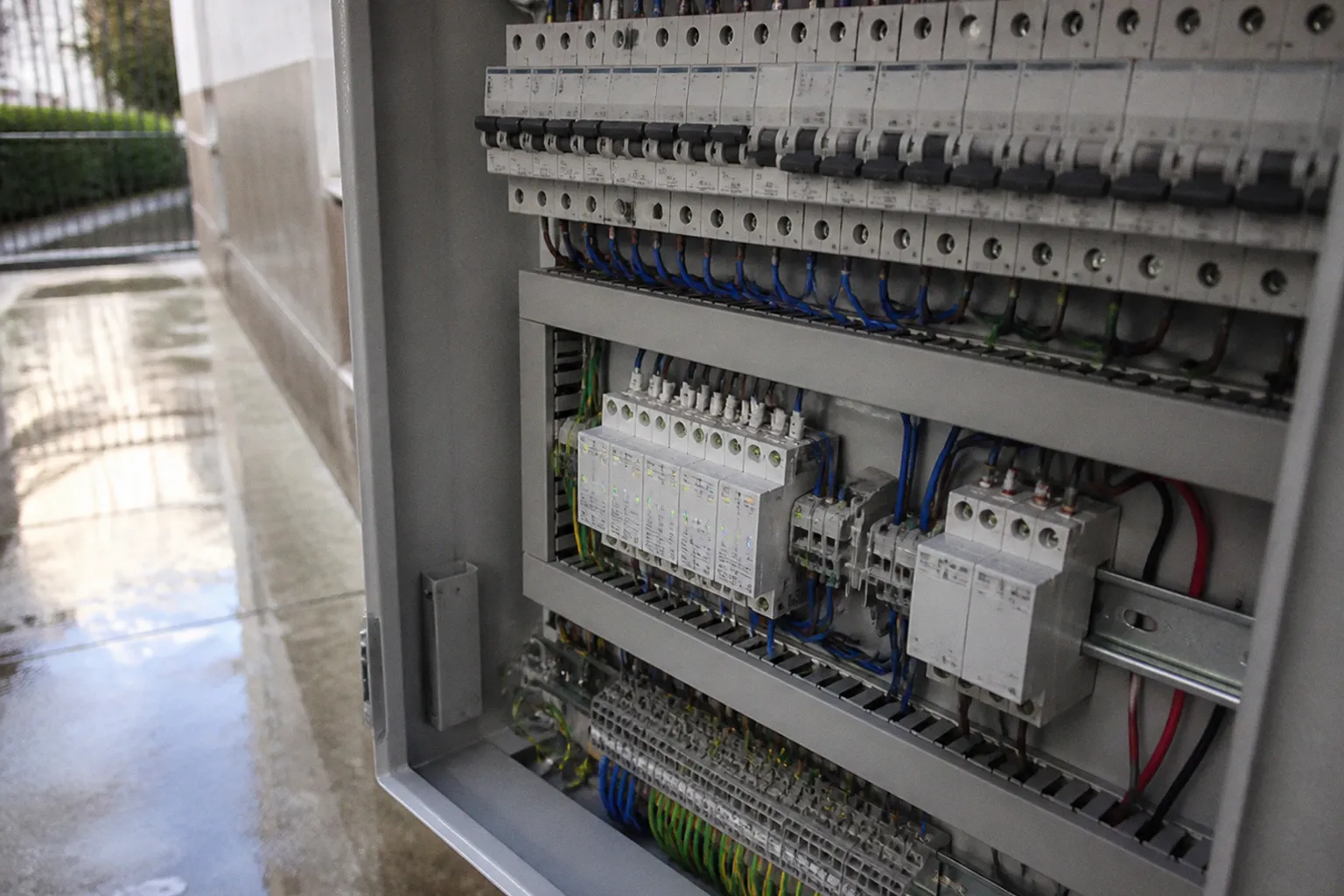

Relés inteligentes en cuadro eléctrico: plan de montaje

Estos datos no definen por sí solos una instalación válida: el cálculo debe incluir la protección magnetotérmica, la sección del conductor, el tipo de carga y la capacidad real del cuadro.

La instalación de relés inteligentes en cuadro eléctrico permite automatizar luces, persianas, circuitos auxiliares y otros receptores sin eliminar el mando manual. El dispositivo añade control remoto, programación horaria y, en determinados modelos, monitorización del consumo. No sustituye al interruptor diferencial ni al magnetotérmico. Se instala aguas abajo de las protecciones correspondientes y dentro de un conjunto compatible con el REBT y la UNE-EN 61439.

Normativa y seguridad en el cuadro eléctrico

El montaje de aparamenta en baja tensión en España se encuadra en el Reglamento Electrotécnico para Baja Tensión, aprobado en 2002. Para este tipo de intervención resultan especialmente relevantes las instrucciones ITC-BT-17 e ITC-BT-19, junto con los criterios de construcción y verificación de conjuntos de aparamenta de baja tensión establecidos por la UNE-EN 61439.

La norma no convierte cualquier relé con carcasa modular en un elemento apto para cualquier cuadro. El conjunto debe mantener unas condiciones eléctricas y mecánicas coherentes:

• El relé se fija sobre carril DIN normalizado, con una anchura compatible con el espacio disponible.
• La envolvente debe admitir el número total de módulos, las canalizaciones y el radio de curvatura de los conductores.
• El dispositivo se alimenta desde el circuito protegido que corresponda.
• La protección contra sobreintensidades y cortocircuitos permanece instalada antes del relé.
• La protección diferencial no se elimina ni se puentea para alimentar el módulo.
• La identificación de conductores y bornes debe mantenerse durante toda la intervención.
• El cuadro conserva la posibilidad de desconexión general y de actuación manual sobre los circuitos.

Antes de retirar una tapa o manipular un borne, se debe desconectar la tensión desde el interruptor general automático o desde el elemento de corte previsto en la instalación. Después se verifica la ausencia de tensión de forma visual y con un polímetro adecuado. La comprobación no se limita a observar que una lámpara se ha apagado. Un circuito puede permanecer energizado por una alimentación cruzada, por un retorno o por una distribución incorrectamente identificada.

La intervención corresponde a personal cualificado. El procedimiento de seguridad debe incluir la identificación del circuito, la desconexión, la señalización de la zona de trabajo y la comprobación de ausencia de tensión antes del conexionado. La puesta en marcha se realiza únicamente después de revisar aprietes, aislamiento, continuidad funcional y comportamiento del circuito.

Un relé inteligente añade una función de mando. La protección eléctrica sigue dependiendo del magnetotérmico, del diferencial y del diseño del circuito.

La altura de los elementos de mando y protección en viviendas se sitúa habitualmente entre 1,4 y 2,0 metros, de acuerdo con los criterios asociados a la ITC-BT-17. En un cuadro existente, la accesibilidad no debe resolverse colocando el módulo en una posición que impida accionar el corte general o identificar el circuito. La electrónica de automatización no puede bloquear el acceso a las protecciones.

Dimensionamiento y espacio: dos módulos no son solo dos módulos

La primera comprobación consiste en contar el espacio libre del cuadro. Un relé de 1 módulo puede parecer una carga mínima para una envolvente, pero el montaje real exige reservar espacio para el cableado, los puentes, los separadores y la disipación térmica. En cuadros compactos, el problema suele aparecer en los bornes, no en la anchura nominal del dispositivo.

Los relés inteligentes para carril DIN ocupan habitualmente 1 o 2 módulos. El ancho se expresa en módulos de aparamenta y debe contrastarse con la ficha técnica del modelo. También se debe comprobar la profundidad. Un cuadro puede admitir la anchura frontal y, sin embargo, no disponer de espacio suficiente detrás del carril para alojar los conductores o la antena.

La corriente nominal del relé no equivale a la corriente admisible de cualquier receptor. Una carga resistiva, una fuente de alimentación LED, un motor y un contactor no presentan el mismo comportamiento durante la conexión. Las luminarias LED pueden generar picos de corriente de entrada. Los motores incorporan corrientes de arranque y una componente inductiva. El fabricante del relé debe indicar qué tipo de carga puede conmutar y bajo qué condiciones.

Para automatizar luces desde el cuadro eléctrico, el cálculo debe separar al menos cuatro elementos:

1. Potencia y naturaleza de la carga. No se evalúa igual una línea de luminarias LED que un termo eléctrico, una bomba o un motor de persiana.

2. Corriente del circuito. Se compara con la capacidad del contacto del relé y con el calibre del magnetotérmico.

3. Sección y longitud del conductor. El relé no corrige una sección insuficiente ni una caída de tensión excesiva.

4. Método de mando. La conmutación local, la aplicación móvil y la automatización horaria deben coexistir sin dejar el circuito en un estado ambiguo.

Si la carga supera la capacidad del contacto o presenta una demanda de arranque elevada, el relé no debe conmutarla directamente. En ese caso se utiliza un contactor o una interfaz de potencia dimensionada para el receptor. El relé gobierna la bobina o la entrada de control, mientras que el circuito de potencia mantiene su protección independiente.

Compatibilidad con el cuadro existente

El cuadro debe revisarse antes de comprar el módulo. La información mínima que se debe obtener es la siguiente:

• Número de módulos libres en el carril.
• Presencia de embarrado o peine de alimentación.
• Disponibilidad de fase y neutro en la zona de montaje.
• Identificación de los circuitos de alumbrado, fuerza y servicios auxiliares.
• Espacio posterior para conductores y bornes.
• Material de la envolvente: aislante o metálico.
• Acceso disponible para señal inalámbrica o cable de red.
• Existencia de una protección individual para el circuito que se va a automatizar.
• Estado de las conexiones y de los aprietes del cuadro.

Un cuadro metálico puede atenuar la señal de radio. La cobertura real de Wi-Fi o Zigbee de 2,4 GHz en el interior de una envolvente apantallada no se debe dar por garantizada. El resultado depende del tipo de armario, de la posición de la antena, de la distancia hasta el punto de acceso y de la distribución de paredes y elementos metálicos.

Cuando la conectividad inalámbrica es crítica, un modelo con antena externa o con puerto Ethernet LAN ofrece una arquitectura más controlable. Las gamas avanzadas con conexión LAN se han consolidado especialmente para cuadros donde la señal de radio no es estable o donde se requiere una integración más predecible con el sistema de automatización.

Esquema de conexionado: fase, neutro y protección aguas abajo

El punto que más errores genera en el montaje de relés inteligentes es la alimentación del propio módulo. La electrónica de control y la conectividad necesitan una alimentación permanente. En la mayoría de los relés para cuadro se requiere fase y neutro: L y N. El neutro no es un conductor opcional que se pueda omitir sin consultar la documentación del fabricante.

El circuito se plantea en cuatro niveles funcionales:

• Protección de cabecera. Interruptor general, diferencial y magnetotérmico según la distribución de la instalación.
• Alimentación del relé. Fase y neutro procedentes del circuito protegido.
• Salida conmutada. Conductor que parte del contacto de salida hacia la carga.
• Mando manual o entrada de control. Bornes destinados a pulsadores, interruptores o contactos externos, si el modelo los incorpora.

La alimentación del relé y la salida hacia la carga deben quedar asociadas al circuito correcto. No se debe tomar la fase de un magnetotérmico y el neutro de otro circuito protegido por un diferencial distinto. Esta mezcla puede generar disparos intempestivos, errores de medición y una distribución que no se corresponde con el esquema del cuadro.

La conexión aguas abajo del magnetotérmico es una condición de diseño. El relé no debe quedar conectado directamente a una alimentación sin protección contra sobreintensidades. El magnetotérmico protege el cableado y el circuito; el relé realiza la función de mando. Son funciones distintas.

El neutro como requisito de diseño

La necesidad de neutro afecta directamente a la viabilidad del montaje. En determinados puntos de mando de una vivienda, como cajas de mecanismos antiguas, puede no existir conductor N. En un cuadro eléctrico la situación suele ser más favorable, pero debe comprobarse la presencia de una barra o borne de neutro correctamente distribuido y compatible con el circuito que se va a automatizar.

El conductor neutro debe identificarse y mantenerse separado de otros circuitos cuando la distribución lo exige. No basta con encontrar un cable azul en el interior del armario. Se debe verificar su procedencia, su continuidad y su correspondencia con el diferencial y el magnetotérmico del circuito.

Los modelos alimentados a 24 V DC requieren una arquitectura distinta. En ese caso se instala una fuente de alimentación adecuada, protegida y dimensionada para el consumo del módulo y de los elementos asociados. No se debe conectar un equipo de 24 V DC a una salida de 230 V AC por similitud física de los bornes o por error de identificación.

El rango de 120–240 V AC o 24 V DC aparece en distintas familias de producto, no en un único esquema universal. La tensión de trabajo se debe leer en la placa, en la ficha técnica y en la documentación de instalación del equipo concreto.

Mando manual y estado seguro

La automatización no debe dejar el circuito sin una forma de actuación local. Los relés de carril DIN suelen incluir un botón o una entrada para interruptor o pulsador. La función exacta depende del modelo: algunos permiten un contacto mantenido, otros trabajan con pulsación, y otros admiten distintas configuraciones desde la aplicación.

La lógica de mando debe definirse antes de cerrar el cuadro:

• Qué ocurre después de una caída de tensión.
• Si el relé vuelve al estado anterior o permanece desconectado.
• Si el interruptor local tiene prioridad sobre la programación.
• Qué sucede cuando se pierde la conexión Wi-Fi o Zigbee.
• Cómo se desactiva el circuito durante una intervención.
• Qué usuario puede modificar horarios o escenas.
• Cómo se conserva el mando manual si falla el servidor o la conexión externa.

Para iluminación residencial, el comportamiento después de un corte suele ser más relevante que la propia aplicación móvil. Un circuito que se enciende automáticamente al recuperar tensión puede ser correcto en una zona de paso y no serlo en un dormitorio, un almacén o un local técnico. La configuración debe responder al uso de la instalación, no a una opción genérica del fabricante.

Relés Wi-Fi y Zigbee en armarios metálicos

La mayoría de los relés inteligentes de cuadro utilizan Wi-Fi o Zigbee en 2,4 GHz. Algunos equipos avanzados incorporan Ethernet LAN. Cada arquitectura tiene consecuencias distintas en la fase de montaje.

Wi-Fi de 2,4 GHz

El Wi-Fi permite integrar el relé con una red existente y gestionar el dispositivo desde una aplicación o plataforma domótica compatible. La banda de 2,4 GHz ofrece mayor alcance que bandas superiores, pero el alcance no equivale a cobertura garantizada dentro de un cuadro metálico.

Se debe comprobar:

• Distancia entre el cuadro y el punto de acceso.
• Número de cerramientos y forjados interpuestos.
• Canal utilizado por la red inalámbrica.
• Nivel de señal en la ubicación real del armario.
• Necesidad de antena externa.
• Comportamiento del dispositivo después de perder y recuperar la red.

El cuadro no debe cerrarse definitivamente antes de verificar la conectividad. La prueba se realiza con la tapa y la disposición de conductores que tendrá la instalación en servicio. Una medición con el armario abierto no representa las condiciones finales.

Zigbee de 2,4 GHz

Zigbee utiliza una red mallada cuando existen dispositivos capaces de actuar como repetidores. Esto puede mejorar la cobertura en viviendas o instalaciones con varios nodos, pero no elimina la necesidad de ubicar correctamente el coordinador y los equipos. Un relé aislado dentro de un armario metálico puede quedar fuera de cobertura aunque otros dispositivos funcionen en la misma planta.

La planificación debe considerar la posición del coordinador, la separación respecto a masas metálicas y la continuidad de la red cuando un nodo queda fuera de servicio. No se debe confundir la existencia de una red Zigbee con una garantía automática de comunicación.

Ethernet LAN

La conexión Ethernet evita depender de la cobertura inalámbrica en el punto de instalación. También exige reservar espacio para el cable de red, respetar el radio de curvatura y mantener una separación ordenada respecto a los conductores de potencia. El puerto LAN no sustituye a la protección eléctrica del relé ni modifica el esquema de alimentación.

En proyectos con varios relés, la red cableada facilita la identificación de equipos y la estabilidad de las comunicaciones. El inconveniente es físico: el cuadro debe admitir la entrada del cable, la terminación y el mantenimiento sin forzar el conductor ni comprometer el grado de protección de la envolvente.

La conectividad se diseña junto con el cuadro. No se añade al final como si fuera una función independiente del metal, del cableado y del espacio disponible.

Automatizar la iluminación sin sobredimensionar la instalación

Domotizar la iluminación desde el cuadro eléctrico puede reducir maniobras manuales y ordenar horarios, pero no siempre requiere instalar un relé por cada punto de luz. La división debe seguir los circuitos y los usos reales de la vivienda o del edificio.

Un criterio operativo consiste en agrupar cargas con comportamiento similar:

• Alumbrado de circulación.
• Alumbrado exterior.
• Zonas de trabajo.
• Iluminación decorativa o ambiental.
• Persianas y motores.
• Circuitos auxiliares con horarios específicos.

Cada grupo debe mantener una protección y una capacidad de conmutación compatibles. Si un mismo relé controla varias líneas, la suma de cargas, los picos de arranque y la sección de los conductores deben quedar dentro de los límites definidos por el fabricante y por el diseño del circuito.

En instalaciones LED, el consumo permanente puede ser reducido, pero las fuentes de alimentación y los drivers introducen una respuesta transitoria diferente a la de una carga resistiva. Por eso no se debe seleccionar el módulo únicamente comparando vatios nominales. El dato de corriente máxima del contacto debe interpretarse junto con la categoría de carga admitida.

La medición de energía, cuando el relé la incorpora, también tiene límites. El dispositivo mide el circuito que atraviesa su canal o el sensor asociado. No ofrece automáticamente el consumo total de la vivienda ni sustituye a un contador fiscal o a un sistema de medida diseñado para ese propósito. La configuración debe indicar qué circuito se está monitorizando y con qué unidad.

Secuencia de montaje y puesta en servicio

El plan de montaje debe prepararse sobre el esquema unifilar o sobre una documentación actualizada del cuadro. Si el cuadro no está identificado, primero se documenta la instalación existente. Añadir automatización sobre un cableado sin trazabilidad aumenta la posibilidad de mezclar neutros, perder retornos o asociar una salida a un magnetotérmico incorrecto.

La secuencia técnica puede organizarse así:

1. Identificación del circuito. Se localiza el magnetotérmico, el diferencial, la línea de carga y el mando existente. Se registra la función de cada conductor.

2. Comprobación del espacio. Se reserva la anchura DIN, la profundidad y la zona de entrada de conductores. El módulo no debe quedar comprimido contra otros elementos.

3. Selección del equipo. Se confirma la tensión de alimentación, la necesidad de neutro, la corriente admisible, el tipo de carga y el protocolo de comunicación.

4. Desconexión y verificación. Se corta la tensión desde el elemento general correspondiente y se verifica la ausencia de tensión con un instrumento adecuado.

5. Fijación mecánica. El relé se instala en el carril DIN con una posición estable y accesible para los bornes.

6. Conexionado según fabricante. Se conectan L, N, entrada, salida y mando manual conforme a la referencia exacta del equipo. La serigrafía del frontal no se sustituye por una suposición basada en otro modelo.

7. Revisión del apriete. Se comprueba que no quedan hilos fuera del borne, que el aislamiento no entra en la zona de apriete y que los puentes no generan esfuerzos mecánicos.

8. Cierre del cuadro. Se mantiene la separación y el orden de los conductores. La tapa no debe presionar la antena ni los cables.

9. Energización controlada. Se restablece la tensión y se observa el comportamiento del circuito sin activar todavía todas las automatizaciones.

10. Configuración de red y lógica. Se incorpora el relé a la red de 2,4 GHz o a la LAN, se asigna una identificación clara y se configura el estado tras fallo de alimentación.

11. Prueba funcional. Se comprueba el mando local, la aplicación, la programación horaria, la respuesta de la carga y la recuperación después de una desconexión.

12. Registro final. Se actualiza el esquema, se identifica el módulo y se deja constancia del circuito que controla.

La identificación debe ser legible. Una etiqueta como «Relé 1» aporta poca información. Es preferible indicar la función y el circuito: «Alumbrado exterior», «Persiana salón» o «Ventilación aseo», siempre que corresponda al esquema real.

Pruebas que no se deben omitir

La puesta en marcha no termina cuando el relé aparece en la aplicación. Se deben realizar pruebas eléctricas y funcionales:

• Activación y desconexión desde el mando local.
• Activación y desconexión desde la aplicación o plataforma domótica.
• Respuesta con la red de comunicación desconectada.
• Recuperación después de un corte de alimentación.
• Funcionamiento del circuito con la carga conectada.
• Ausencia de calentamiento anómalo en bornes y conductores.
• Compatibilidad entre la programación horaria y el mando manual.
• Actuación correcta de las protecciones del circuito.
• Correspondencia entre la salida indicada en la aplicación y la carga real.
• Conservación del acceso al interruptor general y a las protecciones.

En relés con medición energética, se revisa que la lectura corresponda al circuito previsto y que la unidad configurada sea correcta. Una medición que no se ha asociado a una carga concreta puede generar decisiones erróneas sobre consumo y horarios.

Errores de diseño que afectan al resultado

El primer error consiste en comprar el relé por el protocolo de comunicación y no por sus condiciones eléctricas. Que un dispositivo sea compatible con Wi-Fi, Zigbee o una plataforma domótica no demuestra que pueda conmutar el receptor previsto.

El segundo error es ignorar el neutro. Si el módulo necesita N y el cuadro no dispone de una distribución adecuada, no existe una solución válida basada en conectar otro conductor al azar. Se debe modificar la alimentación de forma reglamentaria o elegir una arquitectura distinta.

El tercero es instalar el módulo antes de las protecciones. Esta disposición deja el equipo y sus conductores sin el respaldo previsto contra sobreintensidades y cortocircuitos. La salida inteligente no reemplaza al magnetotérmico.

El cuarto es colocar demasiada electrónica en un cuadro sin estudiar la disipación. Cada módulo genera calor y cada conductor ocupa espacio. El fabricante puede establecer condiciones de separación, temperatura o montaje. Si el armario queda saturado, la solución no es forzar la tapa.

El quinto es asumir que la señal inalámbrica atraviesa cualquier envolvente. Un armario metálico, una puerta cerrada y varios obstáculos pueden reducir la comunicación. En ese caso se debe prever antena externa, repetición de red o conexión LAN.

El sexto es eliminar el mando manual. La automatización debe añadir funciones, no convertir una lámpara o un equipo auxiliar en un elemento inaccesible cuando falla la red, el teléfono o la plataforma de control.

Verificación técnica antes de entregar la instalación

La revisión final se realiza con la instalación desenergizada durante el control de bornes y con la tensión restablecida únicamente para las pruebas funcionales. El cuadro se entrega con el esquema actualizado y con una identificación que permita intervenir sobre el circuito sin depender de la memoria del instalador.

La comprobación debe cerrar con estos puntos:

• El relé está fijado correctamente sobre carril DIN.
• La anchura ocupada coincide con la documentación del equipo.
• La profundidad y el espacio de cableado permiten cerrar la envolvente sin presión.
• La alimentación procede del circuito protegido correspondiente.
• El magnetotérmico permanece instalado aguas arriba.
• El diferencial mantiene su función y no se han mezclado neutros de circuitos distintos.
• La tensión de alimentación coincide con la indicada por el fabricante.
• Se ha confirmado la presencia del neutro cuando el relé lo requiere.
• La corriente y el tipo de carga son compatibles con el contacto de salida.
• Se ha previsto un contactor o una interfaz de potencia cuando la carga lo exige.
• El mando manual funciona con independencia de la conexión inalámbrica.
• La cobertura de Wi-Fi o Zigbee se ha comprobado con el cuadro cerrado.
• La conexión Ethernet, si existe, queda protegida y correctamente guiada.
• El estado del relé tras un corte de tensión está configurado.
• La programación horaria no contradice el uso manual del circuito.
• La medición energética, si está disponible, corresponde a la línea prevista.
• Los bornes están apretados y no quedan conductores expuestos.
• Las etiquetas identifican cada relé y cada circuito.
• Se ha actualizado el esquema eléctrico.
• Se ha verificado el funcionamiento de las protecciones y de la carga.

El cálculo demuestra que la integración de relés inteligentes en un cuadro eléctrico no se reduce a ocupar un módulo y conectar una aplicación. El montaje válido combina protección, sección de conductor, tensión, corriente de carga, neutro, espacio físico y comunicación. Cuando esos parámetros se resuelven antes de fijar el primer dispositivo, la automatización conserva el mando manual, permite programar los circuitos y queda preparada para mantenimiento sin convertir el cuadro en una instalación opaca.
